2 制动鼓温度实时监测系统

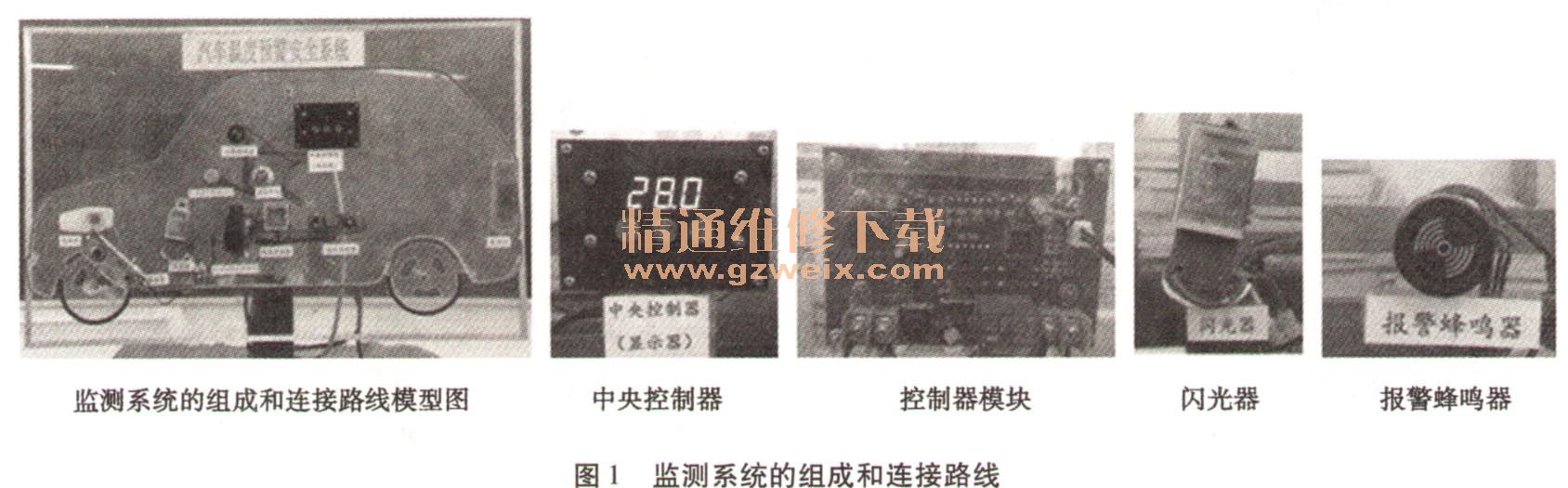

    2.1监测系统的组成和连接路线（如图1所示）

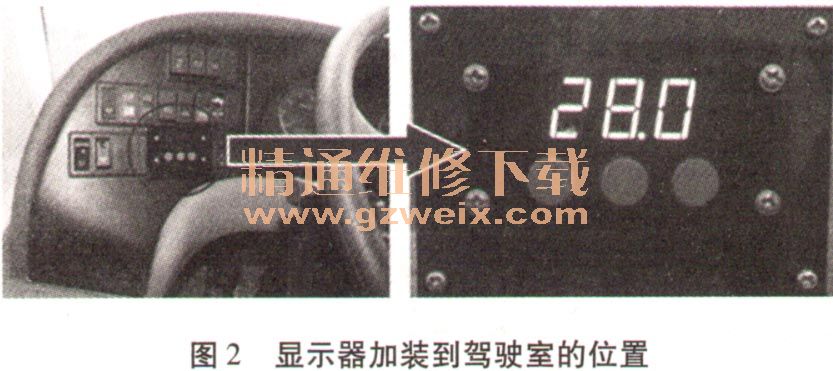

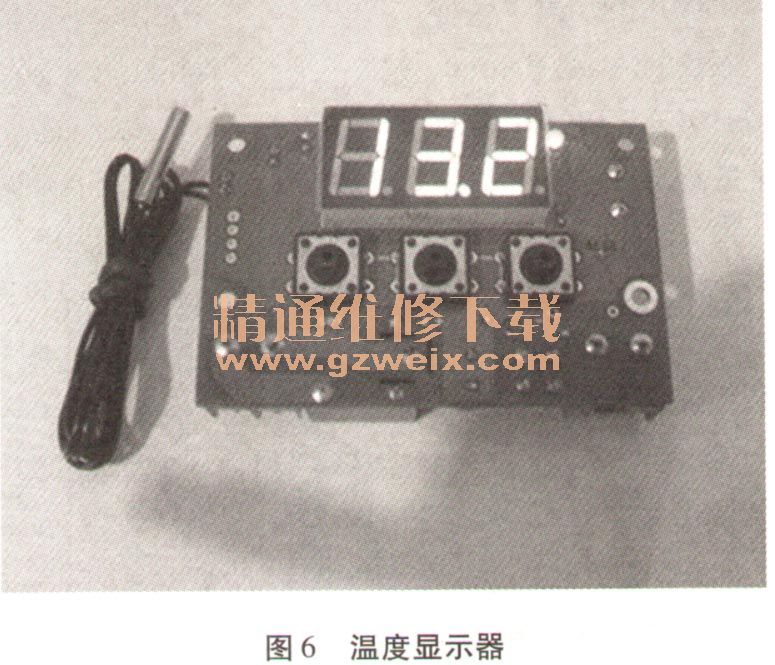

    2.2温度实现显示模块（如图2所示）

    （1）监测系统的信息和特点
    本系统采取了STM最先进的微电脑技术，LED数码显示，测量和温控精确到0.1℃，带有高温报警和传感器，简单实用，是一个性价比极高的系统，小型一体化智能控制，延时回差可设定。
    （2）技术参数
    温度控制范围：－50～110℃；
    分辨率：－9.9～99.9时0.1℃，其他温度段1℃；
    测温精度：0.1℃；
    控制精度：0.1℃；
    回差精度：0.1℃；
    刷新频率：0. 5 s;
    输入电源：DC/AC 12 V ;
    测量输入：NTC（IOK 0. 5%）防水型传感器；
    输出：1路继电器输出，容量＝10 A;
    环境要求：－10～60℃，湿度20％～85%；
    规格尺寸：78 mm× 51 mm（安装孔M3，对角75 mm）；
    整机功耗：静态电流：≤35 MA，吸合电流：≤65 MA。

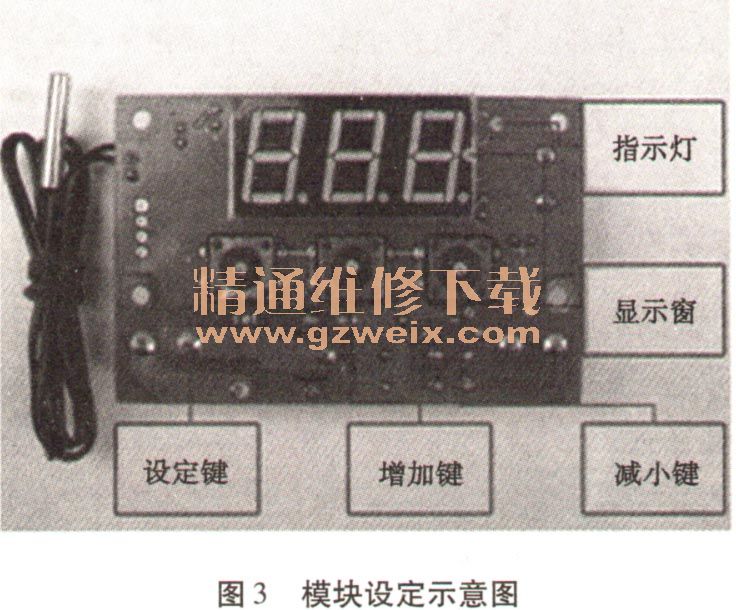

    （3）安装设定（如图3所示）

    连接好供电和设备，即可为控制器供电，此时显示为测量温度，按一次SET键，显示屏温度闪烁，按“＋一”来设定所需温度（按住“＋一”可快速升降），设定完成后按SET确认返回，此时控制器按设定自动执行温度监测与预警。

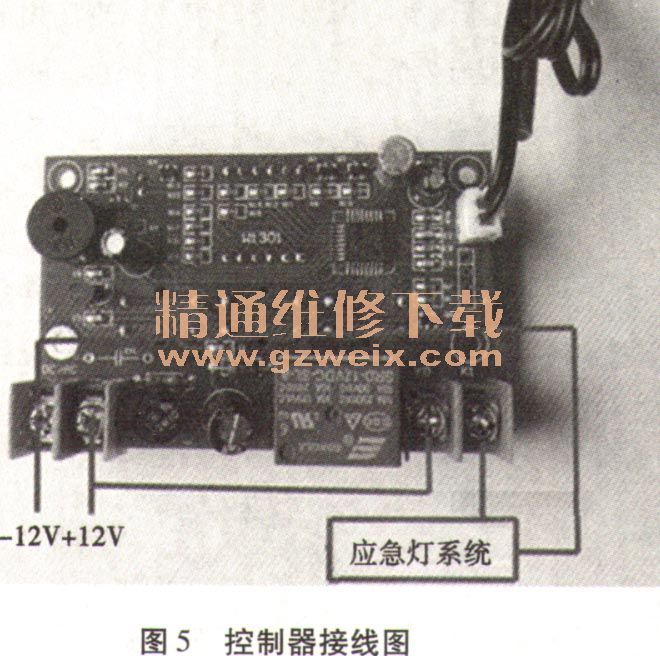

    该温控器输出为10 A继电器，满足各种大功率负载，连接好控制电路，即可为温控器供电，此时显示屏显示为环境温度。

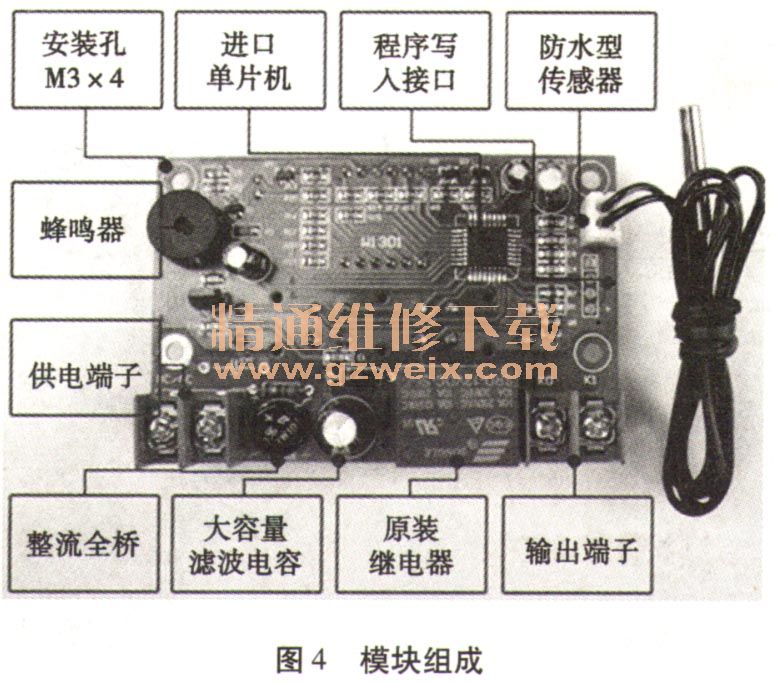

    （4）指示灯、数码管和蜂鸣器状态说明（如图4所示）

    指示灯：闪烁表示启动延时，常亮表示继电器已闭合工作。
    数码管：显示LL为传感器开路，请按说明连接好传感器；显示HH为超出测量范围，温控器会强制断开继电器；显示－－一为高温报警。
    蜂鸣器：数码管显示LL、 HH或－－－时，蜂鸣器发出嘀一嘀一嘀一提示音。
    （5）系统参数功能说明
    长按SET 5 s可进入主菜单设定，按“＋一”切换P0...P8；长按SET或者10 s无按键动作控制器自动确认返回P0模式。
    在结合本大型重载货车制动鼓温度实时检测系统中，需要设定用到的程序有P4、 P5、 P6、 P7、 P8。以下为各程序的含义：
    ① P4温度校正
    当测量温度和标准温度有偏差时，可以使用此功能校正，校正后的温度二校正前的温度＋校正值。有效范围为－100～100℃。



    长按SET 5 s显示PO，按“＋一”切换到P4，按一次SET进行校正，按“＋一”设置校正值，完成后按一次SET返回，长按SET或者10s无按键动作控制器自动确认完成。
