摘要：本文介绍了4CL- 320型水稻割硒放铺拣拾机总体结构及技术参数、性能特点、工作原理和主要工作部件的设计，简述了其安装与调整。试验结果表明，该机结构设计合理，工艺流程通畅，使用方便可靠，作业效率和收净率高，割茬高度，放铺率满足水稻割硒放铺拣拾作业的农艺。

    0 引言
    水稻是我国三大粮食作物之一，随着我国农业的发展，我省水稻种植面积以每年近5万hm2的速度增长，而且总产量和单产也逐年增加。据统计，目前我省水稻的种植面积约350万hm2。稻米直接食用达到93%，稻米易消化吸收的能量为96.3%，为6种谷类籽粒之首，所以水稻生产在我国粮食生产中具有十分重要的、特殊的地位。
    我省农垦地区位于高寒地带，为了保证在降雪前完成收获，主要用大型联合收割机收割水稻，损失率和糙米率较高；水稻以大地块连片单季种植为主，收获面积大，水稻适时收获时间短，现有的收获机数量远远不能满足要求，影响了秋收作业的进程。针对水稻收获季节性强以及现有的收获机存在的问题，水稻割晒放铺、拣拾是在水稻成熟期前割倒晾晒，可以有效缓解水稻适时收获带来的压力，延长作业期，大大提高机车的使用率和作业量；同时，水稻在晾晒时可降低水分含量，减轻水稻后期烘干时带来的压力。为此，黑龙江省农业机械运用研究所开展了4CL-320型水稻割晒放铺拣拾机的研究。

    1 总体结构及技术参数
    针对课题任务书中提出的主要研究内容、技术关键等，通过对国内外水稻分段收获机械的深入分析研究，确定项目的总体方案。水稻割晒放铺拣拾机研制主要由机架、分禾器、拨禾轮、切割器、放铺台、悬挂架、拣拾机架、绞龙、拣拾台、拣拾地轮、传动机构和液压系统等组成；通过对拣拾部件和运动参数的研究，开发出一种拣拾机，结构简便、工作效率高，能与自走式水稻收获机和拖拉机挂接，挂接时方便快捷，可有效提高机车使用效率；研制拣拾水稻变向机构，结构简单有效，拣拾机整机不足400 kg，降低机车牵引动力，提高作业效率.
    1.1结构组成

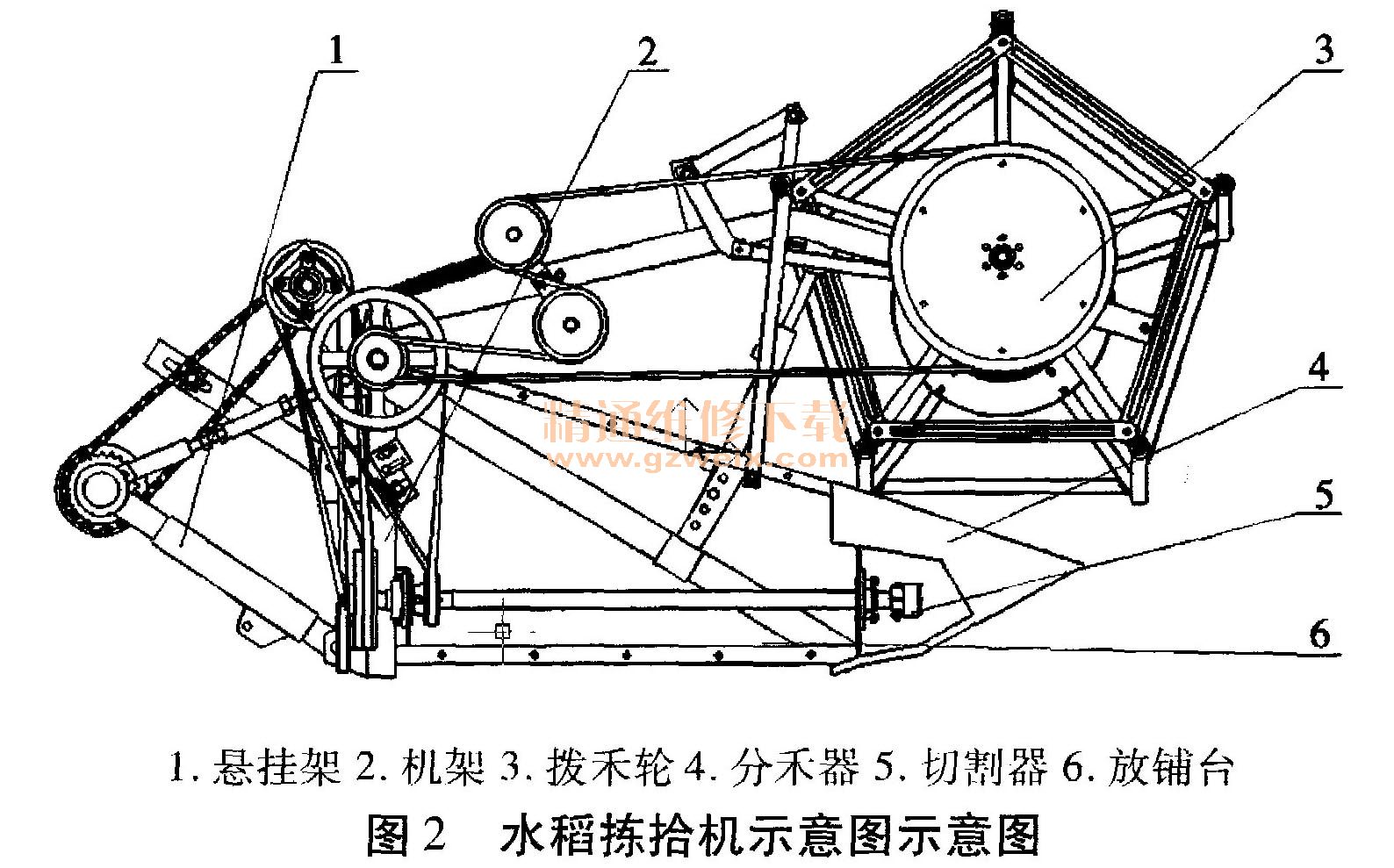

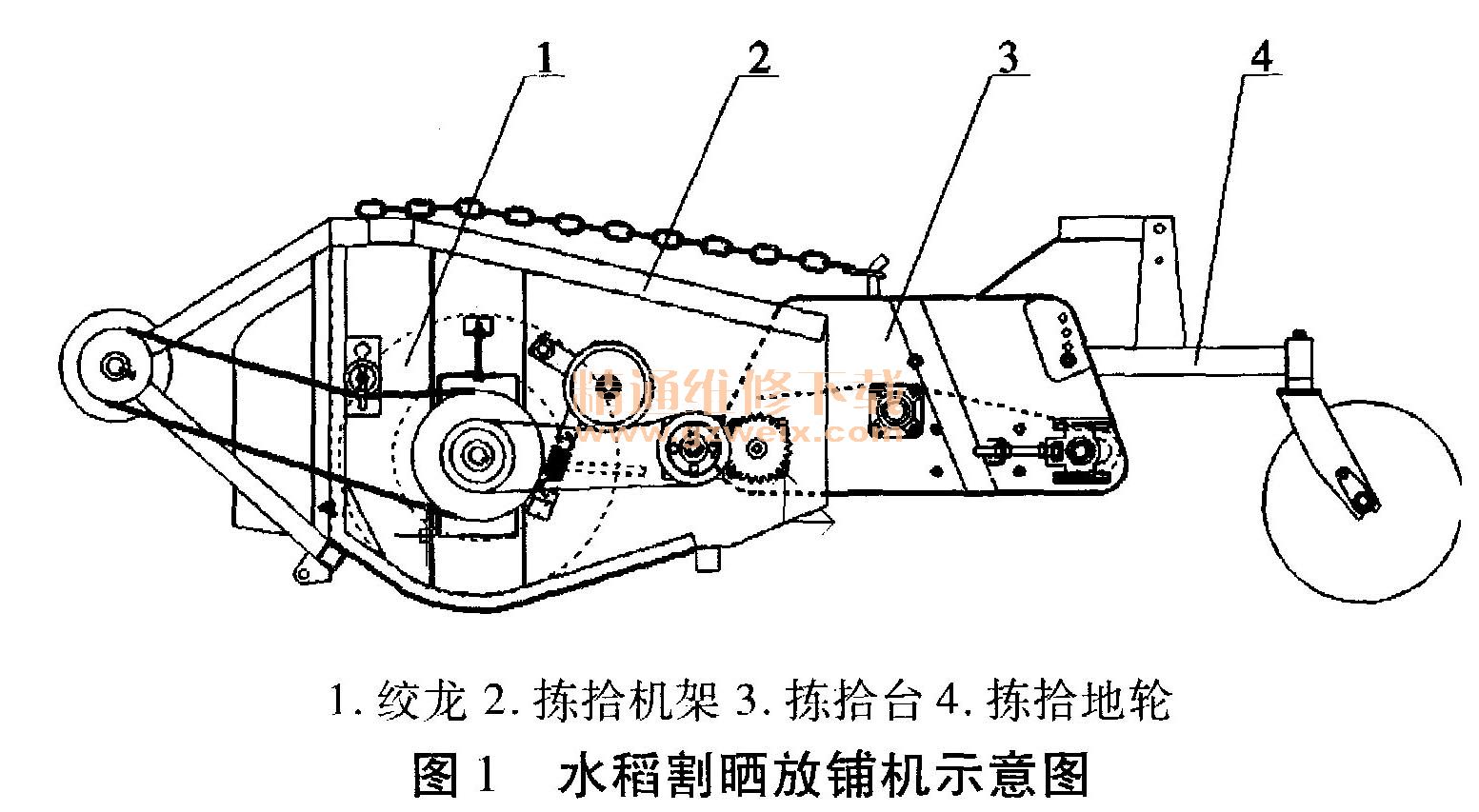

    水稻割晒放铺拣拾机主要由机架、分禾器、拨禾轮、切割器、放铺台、悬挂架、拣拾机架、绞龙、拣拾台、拣拾地轮、传动机构和液压系统等组成（见图1和图2）。

    1.2主要技术经济指标
  （1）割晒放铺机：
  整机外形尺寸：3512 mm×2180 mm×2150 mm;
  配套动力：36.75～55=1 kW;
  工作幅宽：3. 2m;
  工作行数：5行；
  作业效率：6～10亩／h；
  总损失率：＜1.5％。
  （2）拣拾机：
  整机外形尺寸：2245 mm×1936 mm×765 mm;
  配套动力：36.75～55. 1 kW;
  工作幅宽：1. 8 m；
  作业效率：6～10亩/h;
  喂人最：1.8～2. 7 kg/s；
  收净率：99%；
  总损失率：＜1.5％。
