摘要：本文通过对汽车覆盖件模具DL图设计方法的研究，比较了冲压模具传统设计方法和现代设计方法的优劣。给出了DL图设计方法的详细步骤，并通过一个具体数模对DL图设计方法进行运用。该方法是适应当代汽车企业发展的新工艺。

    0 引言
    汽车覆盖件模具设计属于冲压模具设计的一种，传统的冲压模具设计是按工艺流程单进行单工序模具设计，随着相关企业技术不断进步，各种CAD/CAM/CAE软件的广泛应用，以往的设计方法已经无法满足设计需要，DL图设计方法，这种汽车覆盖件模具独有的工艺安排方式，完全取代传统的设计方法，被一汽模具制造有限公司、北汽福田潍坊模具厂、东风汽车模具厂、天津汽车模具有限公司广泛应用，极大地缩短了模具调试时间和模具制造周期。

    1   DL图设计流程
    DL图就是冲压工序流程图，也叫工法图，是指导企业如何冲制零件的工艺图纸，包括每道工序的冲压方向、基准、主平面图、顶杆分布图、废料排向示意图、废料刀刃人状态图等内容。DL图设计法体现了系统设计思想，它把现代高科技手段应用到车身覆盖件产品冲压工艺的制订及模具结构的设计，并用CAE软件进行分析比较，选出最合理的冲压工艺方案和模具结构，从而指导模具设计及制造。

    1.1绘制流程

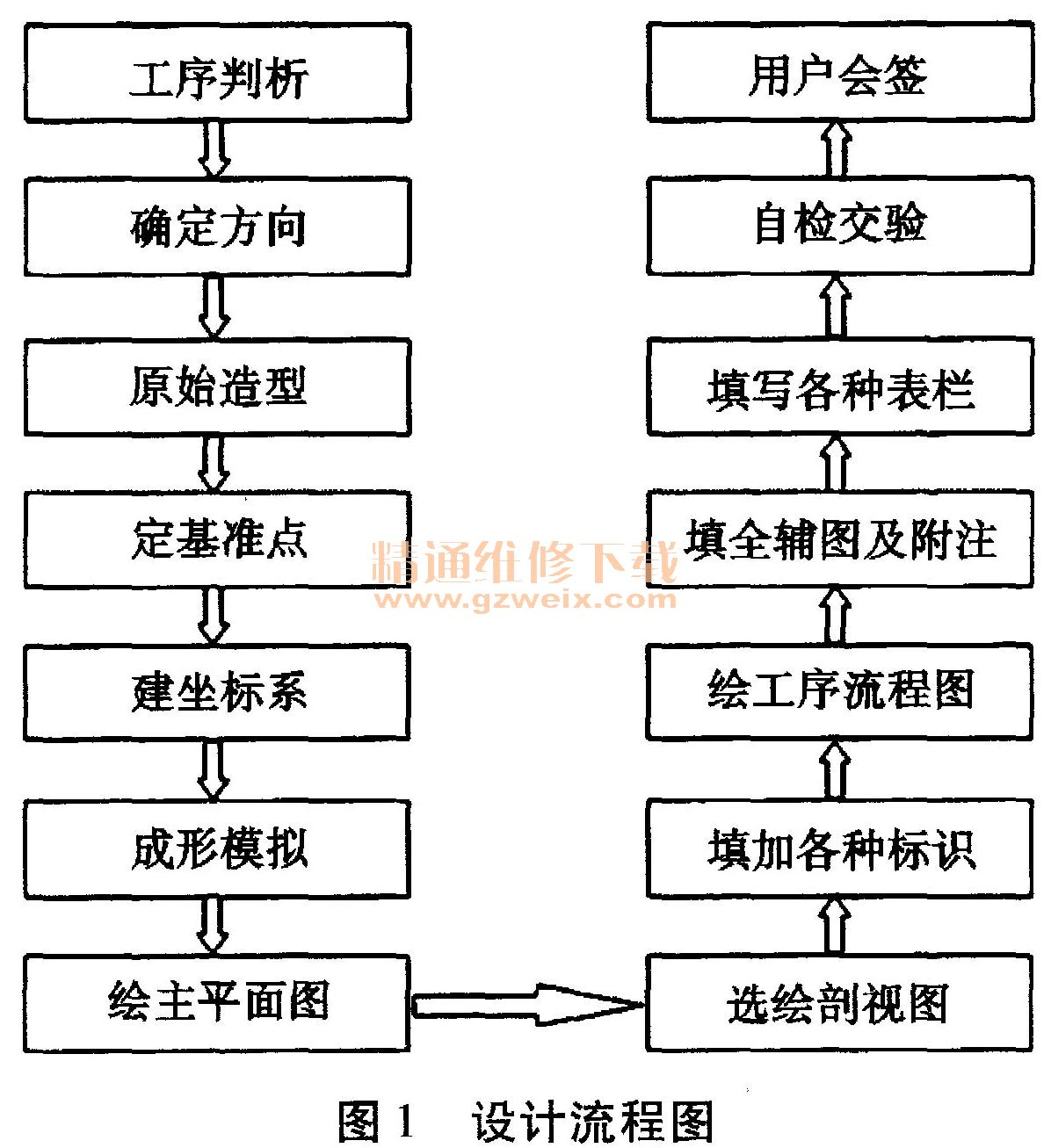

    DL图设计流程绘制方法图1。

    1.2操作要点
    （1）对制件（或数模）从各种角度进行观察，经比较判断确定工序数量及类型，构思各工序模具适配给定设备的相应结构。
    （2）确定制件（或数模）置放状态，选择制件最佳成形方向为DL图的主冲方向。
    （3）根据制件特征，合理设计工艺补充及加装压料面，估算压料力并尽量均匀配置托杆，光顺曲面，规整轮廓，确定凸模分模线。
    （4）参考产品基准，结合冲压方向，选择凸模轮廓中心点（尽量与压力中心共点），作为模具设计与制造的基准点。
    （5）以基准点为原点建立用户坐标系，并依此对冲压方向发生变化的其他工序进行角度旋转链接。
    （6）用薄板成形仿真软件进行分析，如此几经修整、反复模拟，确定最佳补充及压料面（含压料筋配置）的形状，即实现了精准造型，反馈信息并附彩色效果图。
    （7）若用户需求或为了更有把握，则可按精准造型加工出含压料面的泡沫塑料凹模型腔，涂以不同颜色，增强视觉效果，供用户或专家会审。
    （8）将三维曲面按冲压方向转化为二维平面图形，用不同线形绘制各工序作业轮廓，指引并标注各工序完成的特征操作，如果图面尚清晰，则标绘拉深工序的托杆配置分布、氮气缸的平衡安排、修冲工序的废料刀位置及废料流向等。
    （9）选择足够数量的剖视图去描述各工序完成的作业内容，标注冲压方向及工序编号。
    （10）在图面上添加诸如送进方向、冲压方向、废料流向、坐标球、工序球等标识。
    （11）按从下至上的顺序绘制工序简图，独立标注本工序完成的作业内容，并扼要辅以文字说明。
    （12）根据需要插人诸如线型表、冲裁接刀图、废料刀剪切角、基准侧等标准图文模块，列出各类数表，绘制各种无法在主平面图上分解表述的专项图样，填写技术说明。
    （13）填写各种标题栏。
    （14）按DL图检查表逐项自检，确认无误后交设计总监，按DL图检查表逐项专检，如此循环直至完成。
（15）交用户审核，合格后会签，DL图设计至此完成。
