2.3圆筒的设计

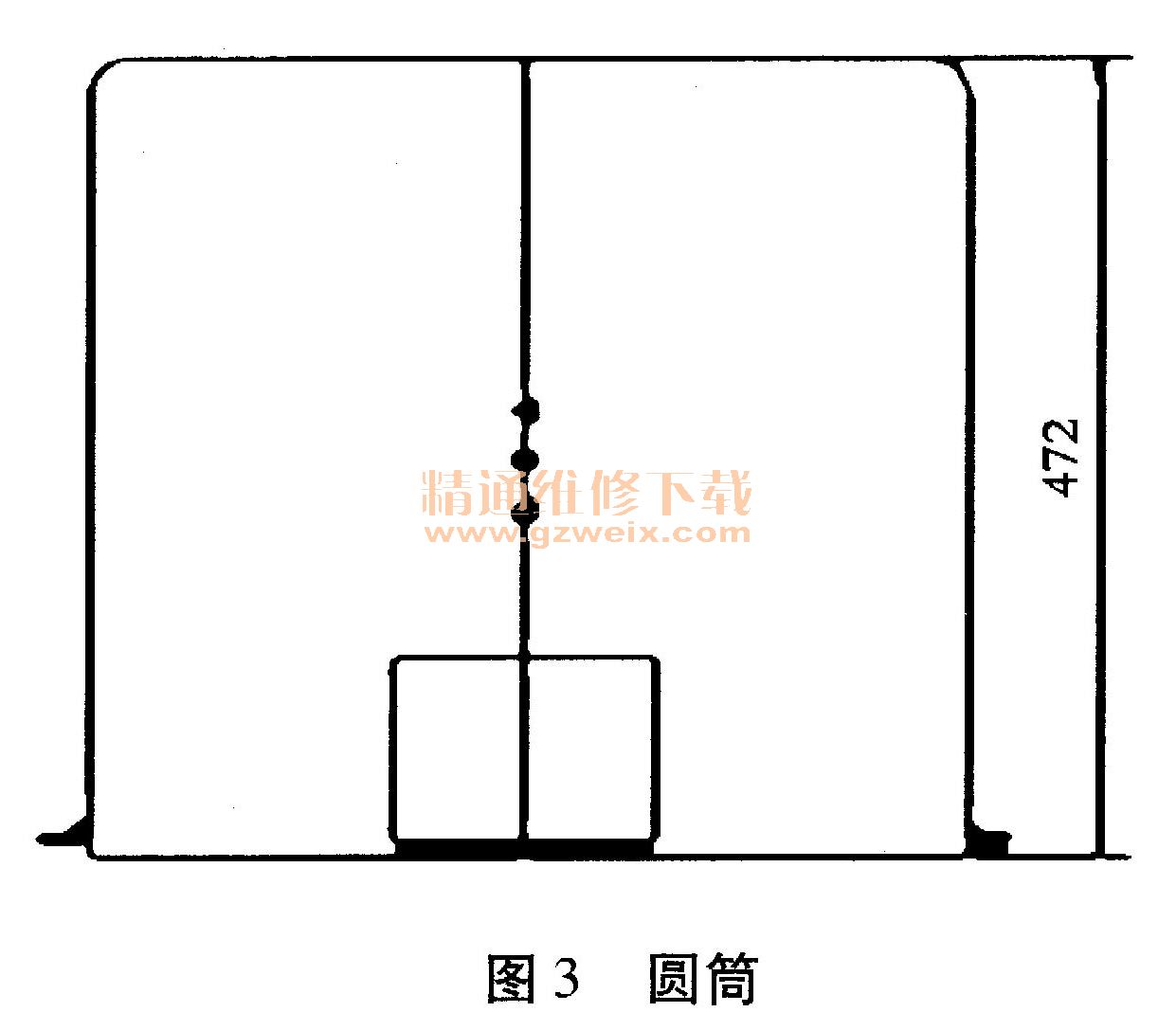

    圆筒的选择也很重要，要选择表面磨擦大一些的，这样可以达到切碎的目的。在圆筒的正方向裁出120 mm×100 mm的出料口，并在出料口的正上方冲出三个012的孔，相当于三个换挡来控制插板插入出料口的大小，进而控制切碎料的粗细（如图3）。

    2.4刀盘的设计
    刀盘由圆盘和大小十四把尖刀组成。刀盘是主要切削工具，圆盘带动刀具旋转进而对投料进行切削。刀盘上的大尖刀把投料初步切削成大料，在离心力的作用下甩到刀盘与圆筒之间，进而小尖刀与壳体上的定刀进行进一步的切碎，并通过刮板把切好的料从出料口排除。

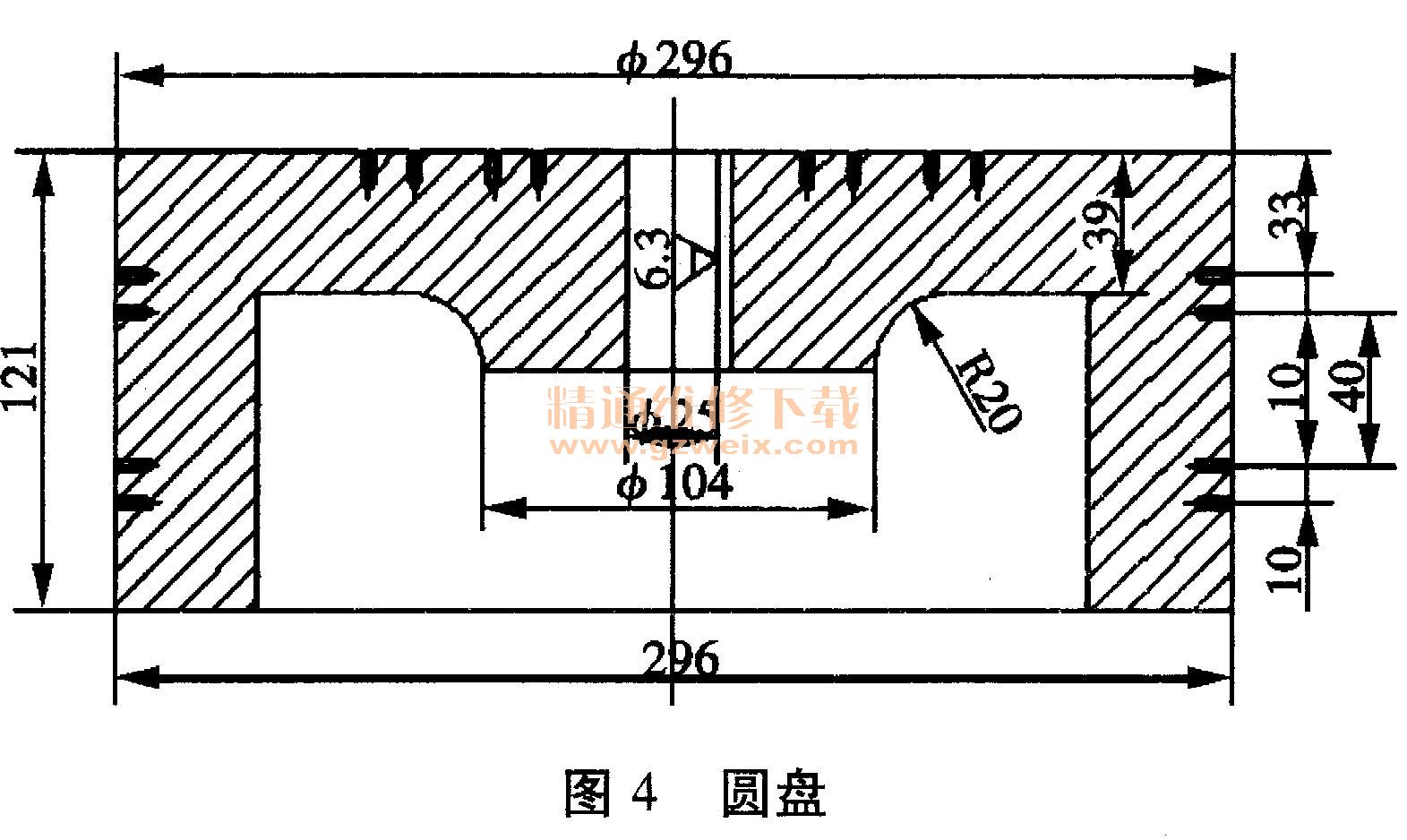

    圆盘（如图4）是整个机器的关键部件，它的大小决定切削质量。而且刀盘的材料也不能选择那些易于腐蚀的材料（如铸铁），因为切碎的青饲料都含有非常多的水分，所以经查阅选择A1-Si合金作为刀盘的材料，这种材料不易腐蚀且质地比较轻。在刀盘上有规则的分布着六把大的尖刀，每把大尖刀由两个螺栓紧固，以防在刀盘高速旋转时刀会松动起不到切削的目的。在刀盘的四周另装有八把小尖刀和一个刮板。

    2.5刀具的设计

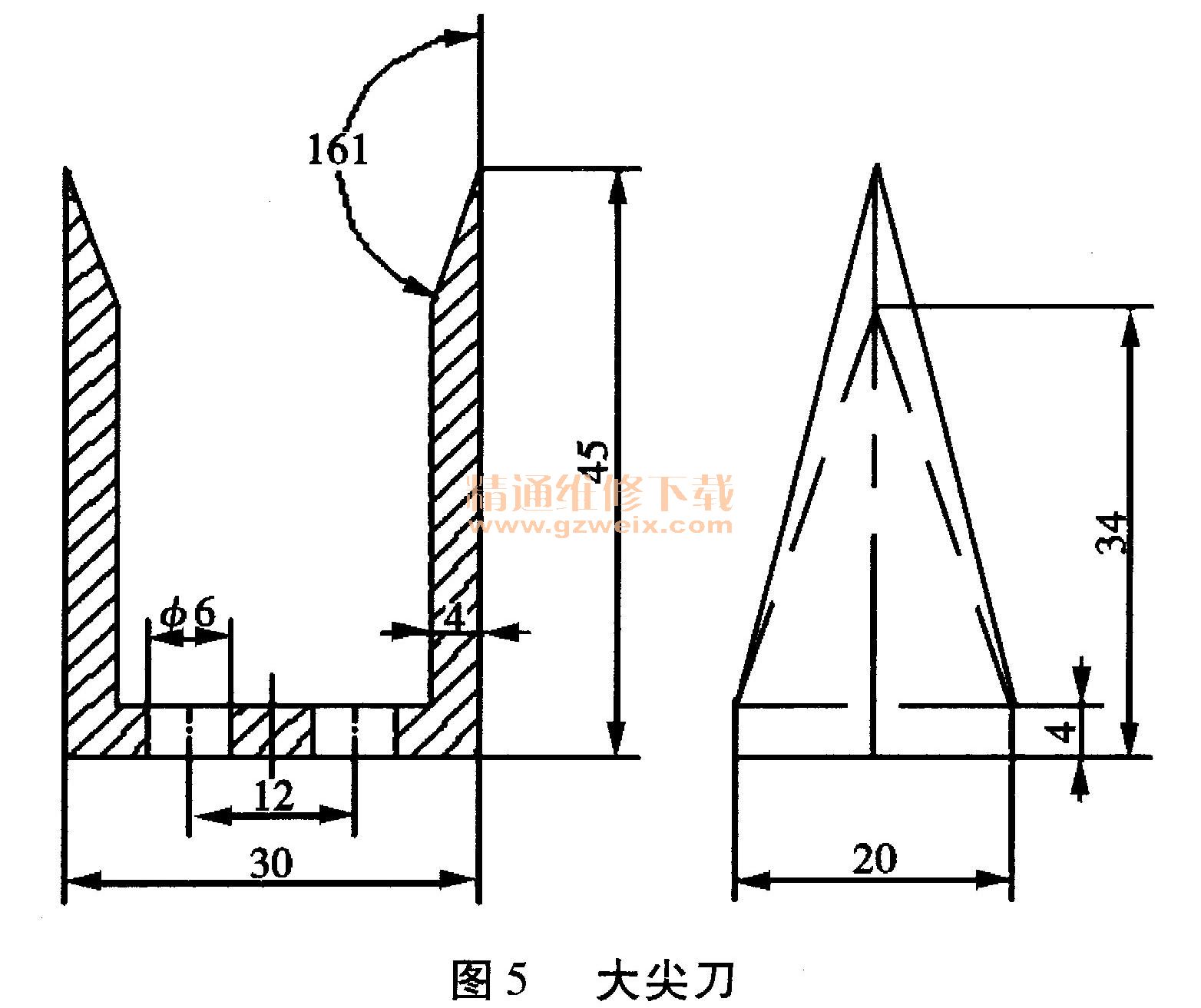

    由于此机器是切碎一些青饲料，对刀具硬度的要求不是很高，所以选择了常用的T7材料，刀具是切碎机的主要切削工具，它是在刀盘的带动下，进行旋转切削的，所以它的选择也很重要（如图5）。

    3 结论
    对青饲料切碎机进行了结构和外形的设计，这样更好的适宜农村小规模养殖户的选用。对各个零件进行具体的设计及改进，适应不同的环境，并把电动机由直接与主轴连接改为用平带轮间接相连，这样可以防止在切碎青饲料时流出的液体流人电机，致使电机烧毁。
