摘要：为了确保水稻精量播种的农艺要求，提高播种质量，在吸取国内现有先进技术的基础上，设计了效率高、性能稳定，且符合水稻生产播种要求的水稻种子除芒机，使用UG10. 0软件进行水稻种子除芒机的设计、建模、运动学仿真分析，大大缩短了除芒机的设计周期，仿真分析结果验证了其工作原理的可行性，所设计的除芒机能够满足除芒率高、破损率低的要求，为水稻种子除芒提供一种新机具。

    水稻种子除芒是水稻播种前的重要工序，在过去，由于生产技术较落后，常常是除芒效果差或不除芒，这直接影响到了水稻的播种质量，使播种达不到应有的精度，达不到水稻机械化播种的要求，因此，设计高效精密的水稻种子除芒机，能直接提高播种精度，使播后的种子出苗整齐度高，秧苗素质一致，进而可提高水稻产量，对水稻增产增收有着十分重要的意义。
    目前，国内除芒机大多为卧式除芒机，工作效率较高，但在除芒过程中，由于种子受重力作用，堆积于滚筒下方，容易形成作业死区，影响除芒效果。为了消除作业死区，本文设计了一种立式水稻种子除芒机。通过UG10. 0建模与运动学分析，验证了其原理的可行性，为水稻种子除芒提供了一种新机具。

    1 产品结构及工作原理
    1.1构造

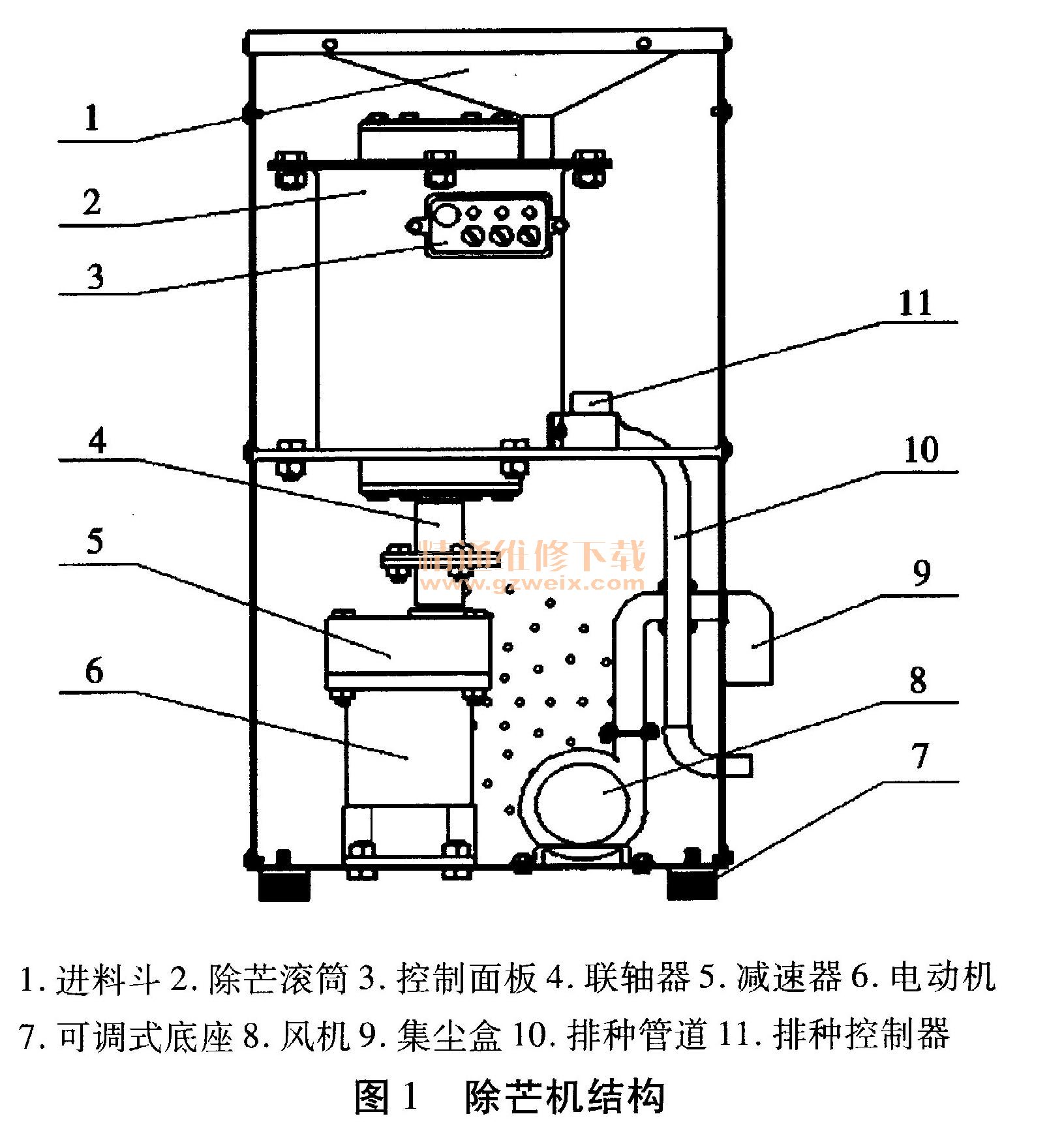

    根据水稻播种的现实需求，设计的水稻种子除芒机，主要由电机、减速器、外壳、进料斗，除芒部分和风选装置等组成，结构如图1所示。

    1.2工作原理
    工作时，首先打开控制面板3上的电源开关，电动机6转动，电动机通过联轴器4将动力传至除芒叶片轴，叶片轴转动。将水稻种子从人料口1倒人进料斗，通过叶片的高速转动，使稻种与稻种、稻种与工作零件间产生较大的摩擦力，以除去水稻种子上的芒。随后，关闭电动机6，打开风机8，同时打开排种控制器11，此时水稻种子排出，经风选装置将杂质与水稻种子分离，分离后的杂质进入集尘盒9，种子从排种口排出，完成整个除芒过程。

    2 主要部件设计
    设计水稻种子除芒机时，需要考虑以下因素：（1）满足除芒要求，工作性能可靠；（2）机器在工作时有较高的工作效率；（3）机器在除芒的同时，要降低水稻种子的破损率。
    在掌握水稻种子除芒机的工作原理之后，对机器的主要部件进行参数化设计，以便于用UG10. 0软件进行建模。

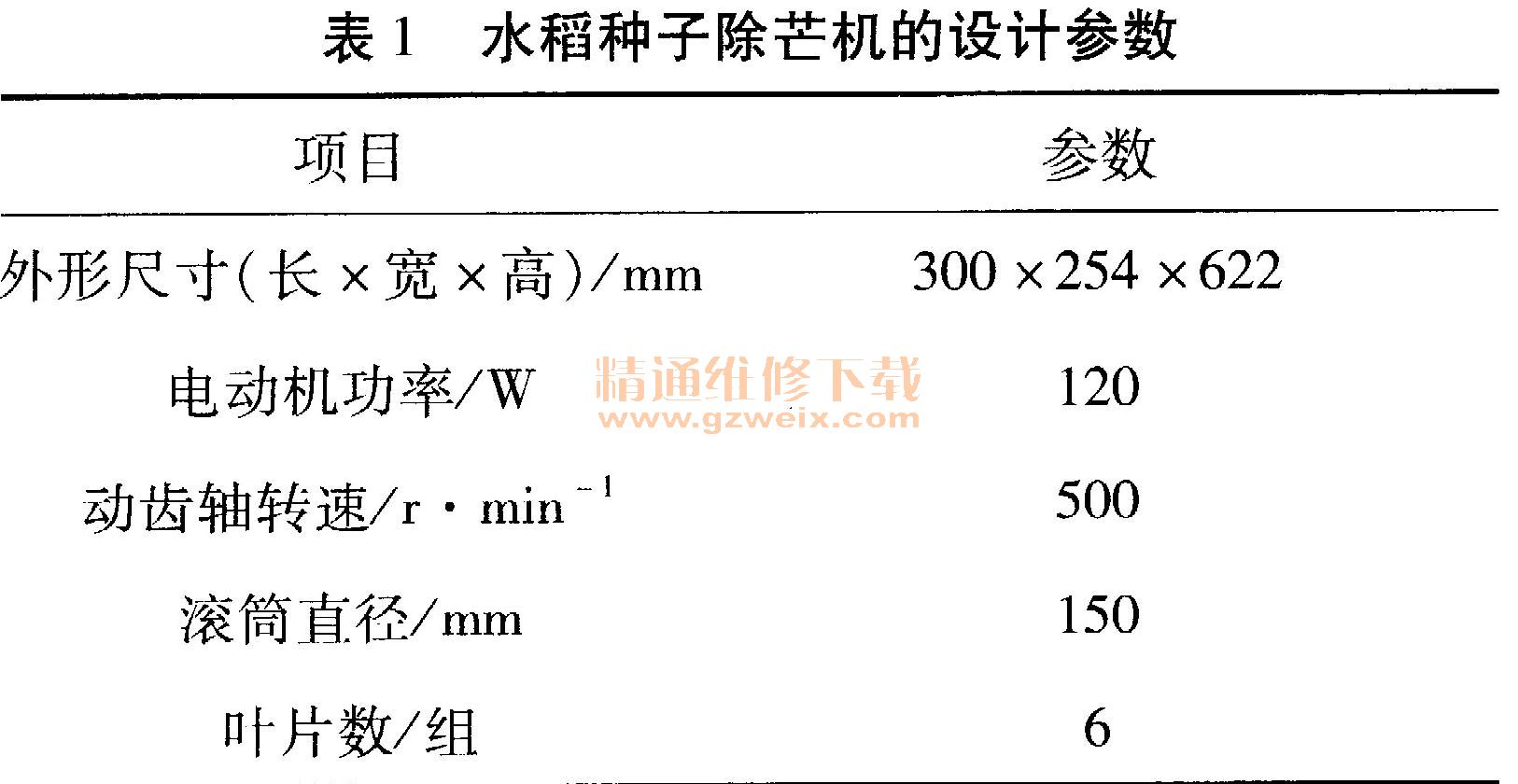

    2.1主要设计参数（如表1）


    2.2除芒叶片结构设计

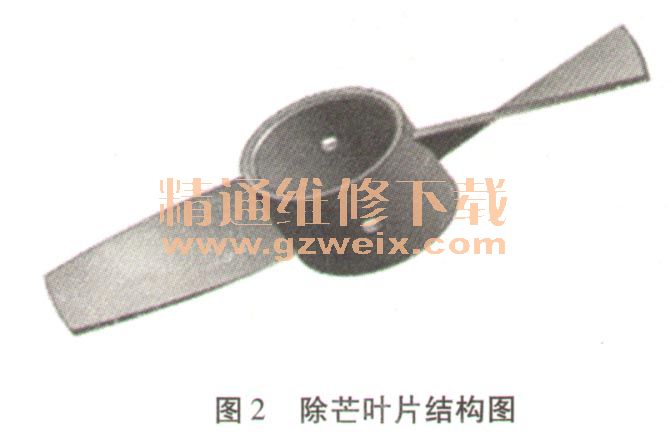

    除芒叶片为螺旋形，其螺旋角为90°（如图2）。在旋转时，螺旋式除芒叶片可对水稻种子表面施加搓挤力并翻动水稻种子，在离心力和摩擦力的作用下，种子的芒、毛刺等被除去，实现除芒效果。该除芒叶片采用螺栓连接的形式固定在叶片轴上，当叶片出现损坏时，便于更换。

    2.3除芒叶片在叶片轴上的排列

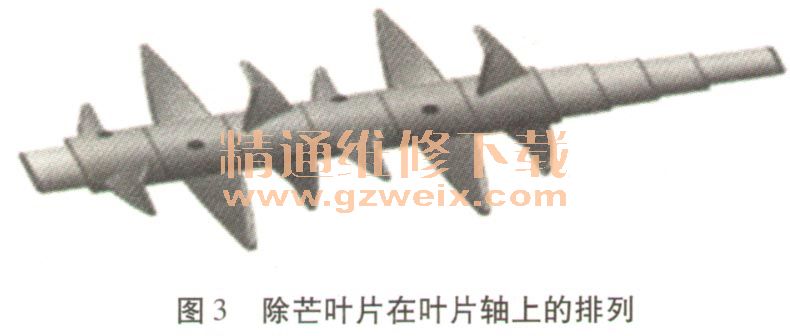

    除芒叶片在叶片轴上的布置如图3所示，除芒装置的除芒叶片共6组，沿叶片轴轴线成60°分布，以保证在叶片轴高速转动的情况下离心力很小，从而减小整个装置的振动，提升整个装置的稳定性，达到延长机器使用寿命的效果。
