2 三维图元布尔运算建模法

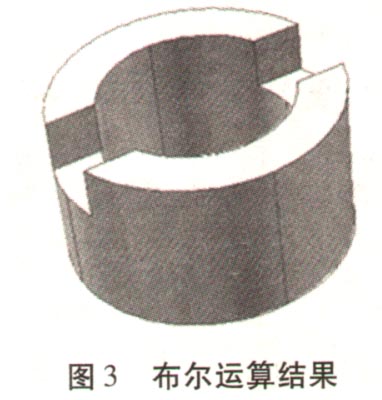

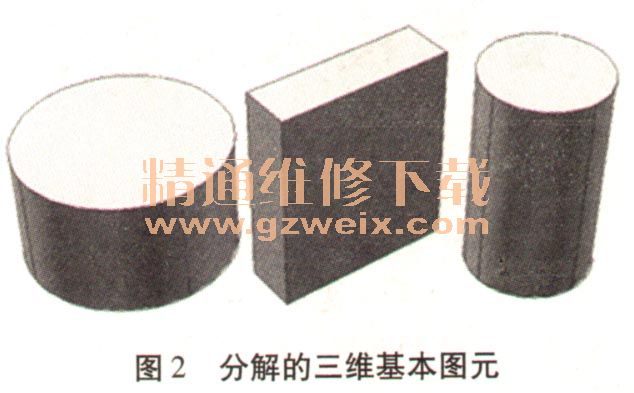

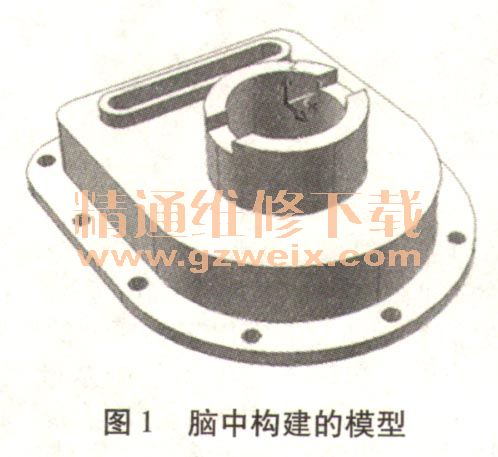

（1）理清思路，大脑构建基本模型。根据设计理念，理清设计思路，在大脑中构件出所要创建的三维基本体如图1所示。（2）根据基本模型创建基本三维图元。在机械零件的设计与生产中，不是某种单一的模型结构构造而成，而是多种常见模型组合而成的。先将三维模型分割成不同形状的基本模型，然后对相应的各个基本模型根据具体尺寸进行三维实体构造，随后利用各类布尔运算等对其进行拼接处理，以此形成相应的零部件。根据（图1）轮廓形状，对其进行分解，该形体中包括圆柱体，长方体两种基本三维图元（图2）。 （3）运算。圆柱体是空心圆柱，需要运用2个圆柱体和1个长方体进行布尔差集运算（图3）；底座需要用11个圆柱体和1个长方体先后进行布尔并集和布尔差集运算，其他部分如法炮制。之后，再对需要倒角或倒圆的部位进行处理，或依据与之相配合的零件对尺寸进行修改。（4）布尔并集运算。经过基本图元运算后的三维模型是各自独立的单元体，需要对其进行布尔并集运算，整合为一个整体零件，达到（图1）的设计效果。一则便于出图，二则便于加工，三则便于装配及试运行，便于发现干涉等不良现象，利于及时排除。降低生产成本和生产周期。
3 二维图元为基体构建三维模型

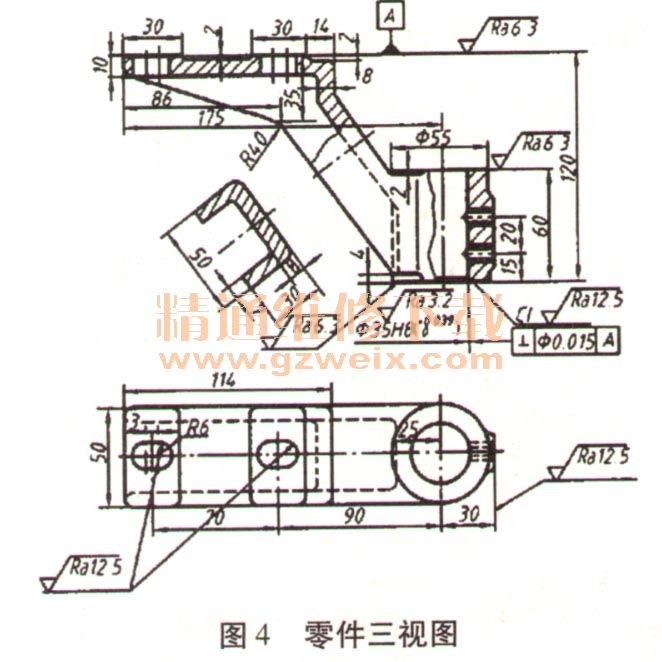

（1）仔细观察零件三视图（图4），构思模型基本框架。通过观察主视图与俯视图的相互关系，可以判断出其为一叉架类零件。
（2）整体建模。根据主视图定出其截面轮廓形状，即依据所给定的确切尺寸，确定零件的长度、高度及形位关系，其次，根据俯视图的宽度定出三维模型的厚度。

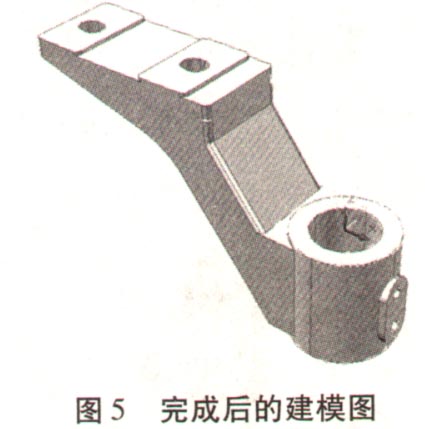

（3）局部处理。在整体三维图元的基础上，对孔（包括通孔和盲孔）、凸缘、倒圆、凸台、沟槽等部位，根据实际尺寸精雕细琢，在此期间离不开基本几何体的布尔运算，注意其运算法则即可。模型成型后，再进行布尔并集运算。完成后的建模图如图5所示。
