4 轮廓旋转建模法
    （1）适用范围。轴类零件的三维建模，除采用三维图元布尔运算建模法外，最直接、最行之有效的办法是依据主视图的外轮廓曲线，进行旋转建模。

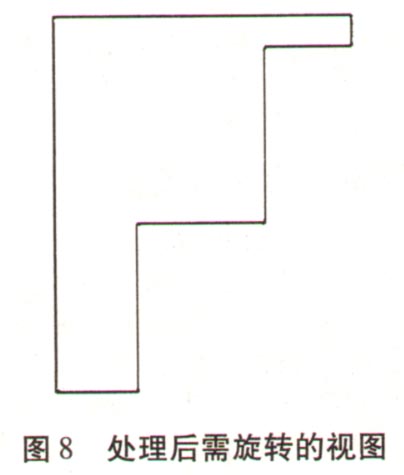

    （2）二维图元的处理及建模。（图6）所示的下部为一空心阶梯轴状，先对其三视图下部进行分离，通过复制，粘贴至二维空间如图7所示。再根据三维体的具体结构特点，通过剪切、合并等编辑命令，或用多段线命令描图处理，使其生成封闭的二维图形（图8），之后导入三维空间，利用旋转命令绕轴线生成三维模型，期间无需进行布尔运算。

    5 结语
    CAD的辅助设计作用贯穿在整个机械设计的始终，随着CAD系统的不断完善，CAD技术已向智能化、信息交换、信息集成等方向逐步发展，其强大的设计功能越来越得以凸显，并且在优化现代机械零件、分析零件使用寿命、进行强度校核等方面也显示出了其强有力的优势，在当今各项科学技术不断发展和完善的大环境影响下，对计算机辅助设计者的计算机辅助技术需要和网络技术需要同步发展，设计者需要不断学习，提升自身的计算机辅助技术的知识。在机械设计制造过程中，充分挖掘CAD系统潜能，不断更新设计理念与设计方式，不断探究出符合机械设计实际的各种建模方法与技巧，为保证机械产品的品质与质量的提高而不懈努力。
