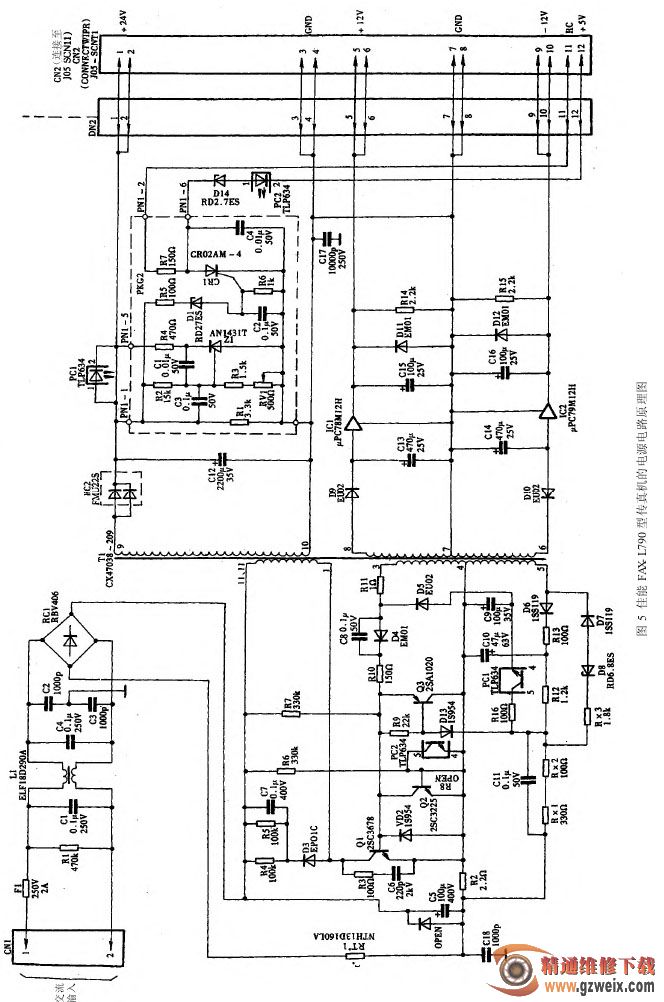

首先检查本机发出的 DIS 握手信号是否发出到电话线上。通电使本机进入接收状态后，用示波器测主板上的连接器 J0338脚(TXA 端)信号波形，若未测到 DIS 信号，说明调制解调器工作不正常。调制解调器共有 +5 V、+12 V 和 -12 V 三路供电电压，检查时测量主控板上连接器 J03 (见随机电路图)的③、④脚(+5 V)、26脚(+12 V)和27脚(-12 V)电压。测量结果为+5 V和+12 V 两路电压正常，37脚电压为 O V，由此判断 -12 V 电源电路有故障。该传真机的电源电路如图 5 所示。

（1）从图 5 中可知，交流电压输入由 R1、C1、C2、C3、C4 和 L1 组成的高频滤波器后，由整流桥 RCl 整流成300 V 左右的直流电压。晶体管 Q1、电容 C10、变压器T1 组成开关振荡电路，将整流器输出的 300 V 直流电压变成高频脉冲电压，经变压器 T1 耦合到次级，再经高频整流、滤波成 +24 V、+12 V 和 -12 V 三个直流电压输出。其中：±12 V 电压分别经三端稳压器 ICl、IC2 输出；+24 V 电压除供给步进电动机外，还供给滤波器；+24 V 电压经滤波器和平滑滤波后，产 +5 V 电压输出。
