为了适应AC110V和AC220V的市电电源，很多彩电采用了全波和倍压整流切换电路：市电为AC110V时，整流、滤波电路工作于倍压整流状态：市电为AC220V时，整流、滤波电路工作于全波整流状态。

　　为了防止倍压整流控制电路误动作，而损坏开关电源电路元件，特别是防止在AC220V的市电电源时，错误地工作于倍压整流状态，致使开关电源供给电压升高一倍，而造成开关电源元件过压，大面积损坏。很多采用倍压整流电路的电视机，大多设有检测保护电路。

　　当倍压整流控制电路发生故障，而引起整流、滤波电路输出电压过高或过低时，保护电路动作，切断开关电源的市电输入电源，达到保护的目的。

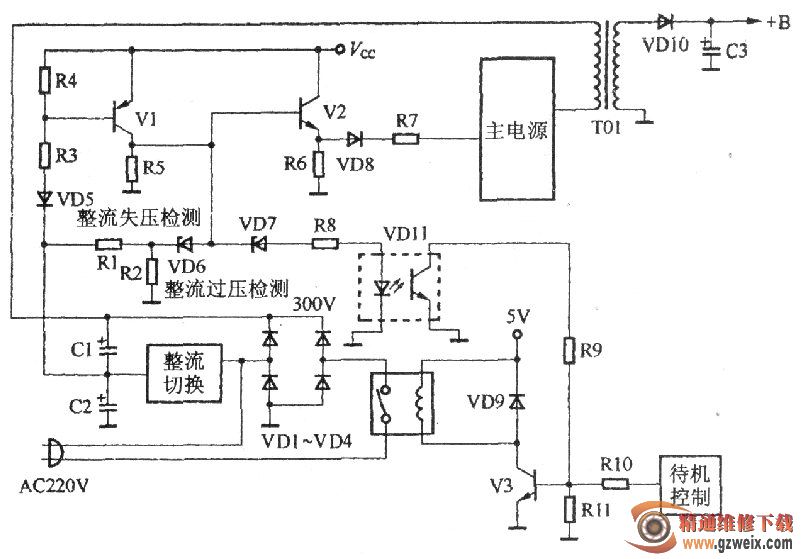

　　下图是常见的倍压整流检测保护电路。该保护电路分两部分：一是由VD5、R3、R4、Vl、V2、VD8、R7构成的整流失压检测保护电路；二是由Rl、R2、VD6、V2、VD8和VD7、R8、VD11构成的整流过压检测保护电路。

　　(1)整流失压检测保护电路：主开关电源的市电整流、滤波电路正常时，其滤波电容Cl、C2的中间应为整流电压的一半，当市电为AC220V时，Cl正极的电压为300V，Cl负极的电压为150V左右。

　　Vl的集电极Vc电压为20V左右，Vl基极的VD5反偏截止，对开关电源不产生影响；当市电整流、滤波电路发生开路、短路、漏电故障，而引起整流后的电压降低或为0V时，VD5正偏导通，Vl导通，其集电极电压分两路：一路为V2提供正向电压，V2导通，通过VD8、R7迫使开关电源停止振荡；另一路使稳压二极管VD7击穿，经R8加到“光耦”VD11的发光二极管上，“光耦”导通，把待机控制电路V3的基极电压拉低到0V，V3截止，进入保护待机状态。

　　(2)整流过压检测保护电路：主开关电源的市电整流、滤波电路正常时，其滤波电容Cl、C2的中间值应为整流电压的一半，当市电为AC220V时，Cl正极的电压为300V，C2正极的电压为150V左右。该电压经Rl、R2分压后的电压低于稳压二极管VD6的稳压值，而VD6截止，V2反偏截止，对开关电源不产生影响；若全波、倍压切换电路发生故障，当市电为AC220 V时，错误地变成倍压整流状态，就会引起输出电压过高，击穿开关电源元件。

　　但此时，C2正极的电压也会升高，该电压经Rl、R2分压后，远大于VD6稳压值而击穿，其击穿后的电压分两路：一路为V2提供正向电压，V2导通，通过VD8、R7迫使开关电源停止振荡：另一路使稳压二极管VD7击穿，经R8使“光耦”VD11内部的发光二极管导通，通过光电耦合，光敏三极管饱和导通，将开/关机控制管V3基极开机状态的高电平拉低，致使V3截止，继电器断开，切断去往主电源的市电，进入保护待机状态。
