PLC控制技术在工业原水补水系统中的研究与应用
来源:电工技术  作者:佚名  2016-12-10 11:26:57

    3 方案提出
    为了确保设备的安全、经济运行,减少运行及检修人员的工作量,提高全厂原水补水系统设备的可靠性,针对设备具体故障,提出以下方案。

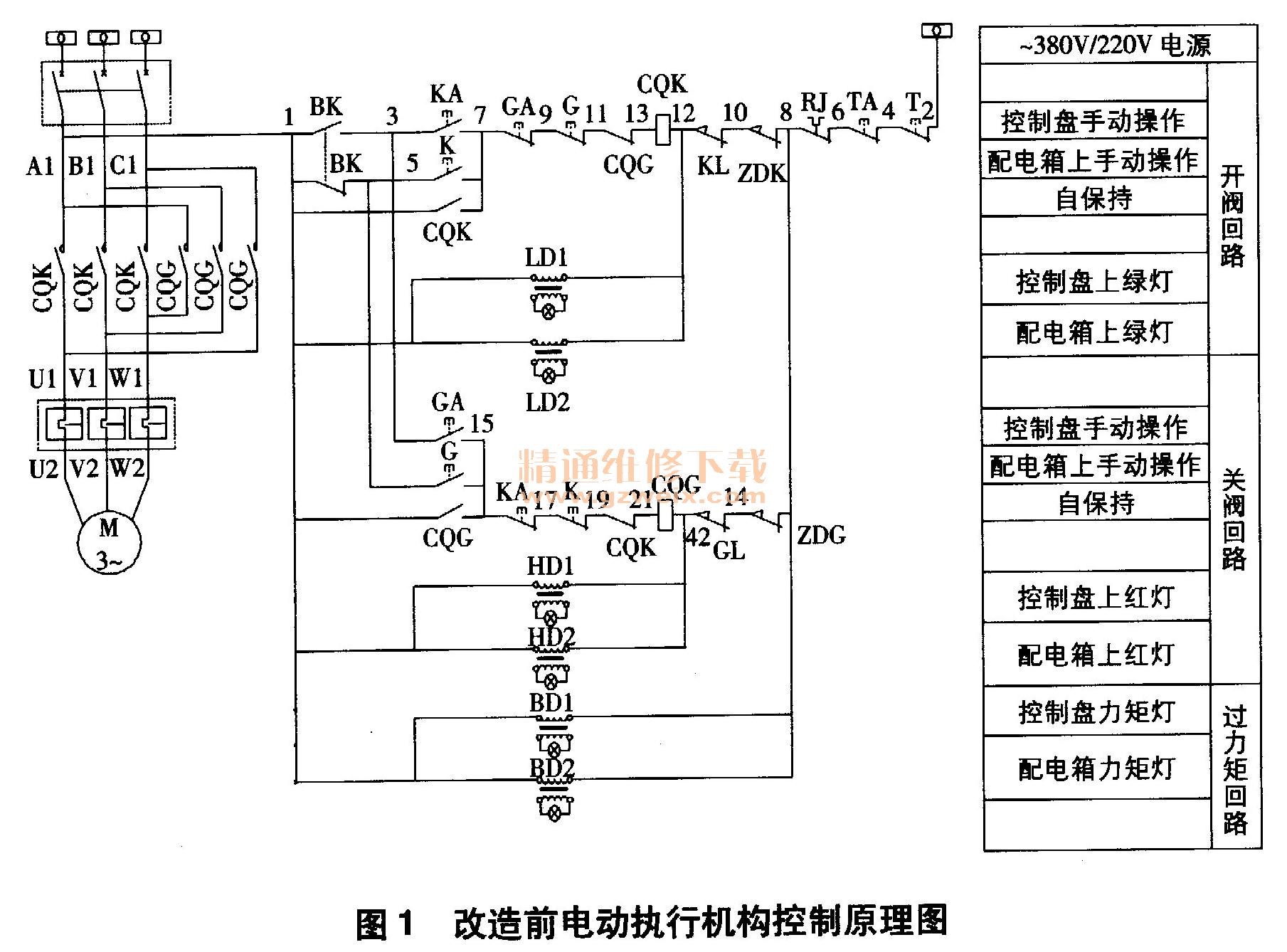

   (1)修改F-DZW90-ACA-FO型电动执行机构内部控制回路,使其能接受PLC的控制指令。修改前后电动执行机构控制原理如图1、图2所示。修改后控制回路简洁,中间继电器减少,电动执行机构运行可靠性大大提高,电动执行机构能接受PLC控制指令,同时可反馈状态信号至PLC。



   (2)通过在补给水系统PLC远程站至污水系统主控制室控制柜敷设通信光纤,使原水补水系统接入污废水PLC系统控制。
   (3)根据原水补水系统设备清单建立PLC的I/O点,并确定I/O通道,根据补水泵及电动执行机构等设备的控制原理图进行PLC的逻辑、画面组态,实现远方的操作监视功能。
   (4)对远程柜进行排卡,接入污水系统PLC数据库,建立监控画面及历史、报表、报警等组态。
   (5)建立原水补水泵及排污泵的顺控系统,并设置相关的启动及连锁停止条件。

上一页  [1] [2] [3]  下一页
