PLC控制技术在工业原水补水系统中的研究与应用
来源:电工技术  作者:佚名  2016-12-10 11:26:57

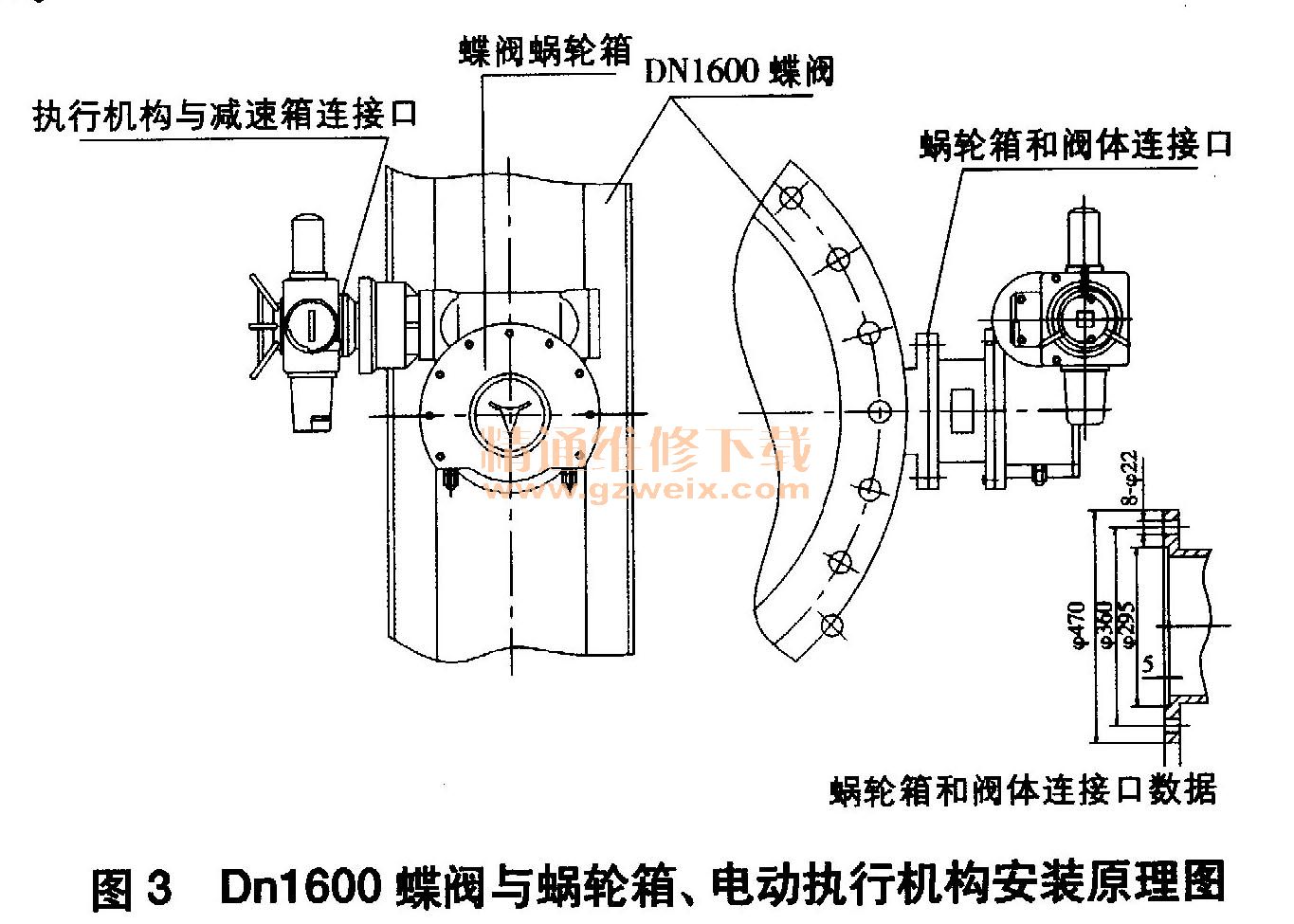

   (6) YJ-32-4型电动执行机构的蜗轮箱采用齿轮箱二级减速,使其速比变为1,240,电动执行机构驱动力矩降低。Dn1600蝶阀与蜗轮箱、电动执行机构安装原理如图3所示。

    4 方案实施
    利用机组临修机会,下装新增的PLC逻辑、画面组态,对电动执行机构、补水泵等设备的控制回路进行接线。随后在污废水控制系统的操作员站进行远方操作,测试原水补水泵、电动执行机构等。测试情况显示开关阀门顺畅,补水泵、排污泵顺控正常,反馈信号正确。
5结束语
    目前,原水补水系统设备均能在污废水控制系统的操作员站进行远方操作,实现了远方操作监视,节省了人力,同时大幅降低了劳动强度。当设备运行工况发生变化时,运行人员能及时对设备进行操作,提高了原水补水系统设备的运行可靠性。另外,PLC系统增加了数据查询功能,能记录、查询设备的各种运行参数,为判断设备故障及设备是否处于最佳运行工况提供了最直接的数据,极大方便了检修及运行人员的操作。蜗轮箱采用齿轮箱二级减速后,电动执行机构的驱动力矩降低,只需小型电动执行机构就能带动阀门,节能性得到大幅提升。
