2 1000kV电气主接线可靠性评估
2.1电气主接线可靠性评估基本原理
目前，国内外电厂主接线可靠性评估方法大致可分为蒙特卡洛模拟法和解析法两大类，其中清华大学电机系开发的厂站电气主接线软件SSRE-TH就是由此衍生的一款可靠性评估软件。但随着核电站规模的日趋庞大和主接线系统元件的增多，状态组合及模型复杂度以指数形式增加，造成常规可靠性分析方法难以进行主接线可靠性的评估，一种新的系统可靠性分析方法（GO法）目前已在核电、设备性能分析、天然气输送工程等领域得到成功应用。本文将GO法应用于特高压电气主接线的分析，建立 “设备有无检修状态”的主接线系统设备的2状态和3状态GO法模型，并进行了定性分析和定量计算。
2.2电气主接线可靠性评估算法

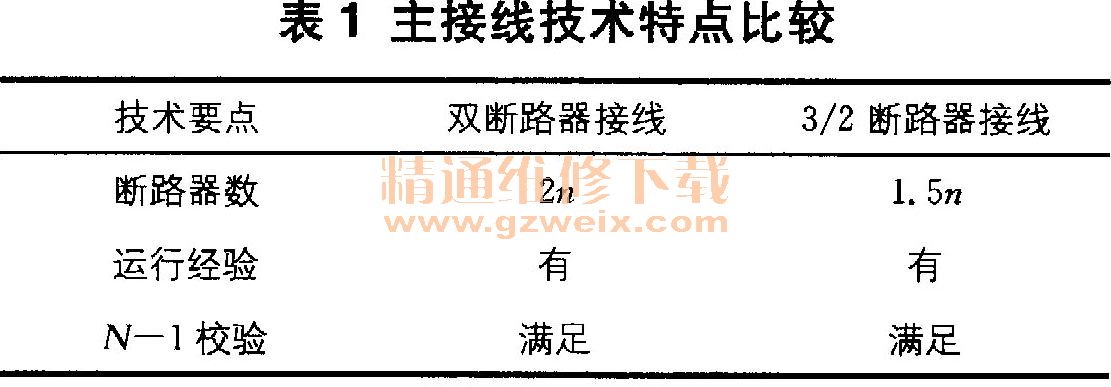

国内各接线方式运行的主要技术特点比较见表1（假设主接线进出线总数为n）。本次研究拟基于GO法对两种主接线方式进行可靠性的定量研究，主接线方案设定为“二进二出”典型模式，以“出线L1、L2均能正常连续送电”代表系统成功运行。
2. 3 1000kV电气主接线的可靠性分析

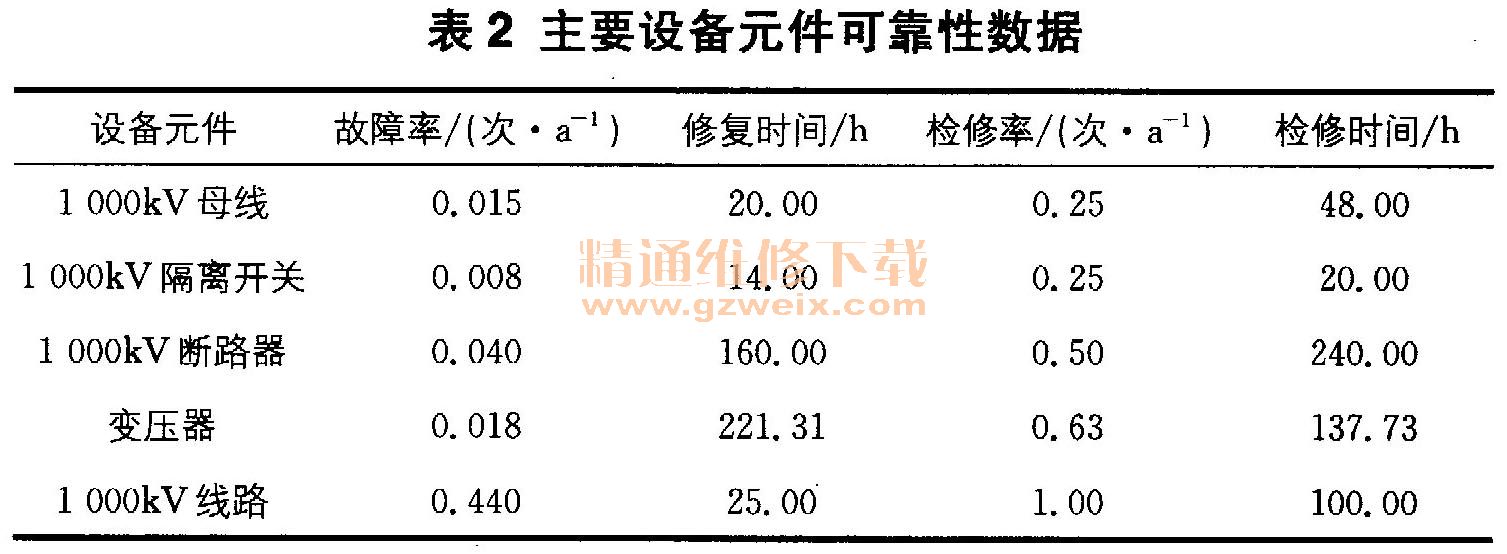

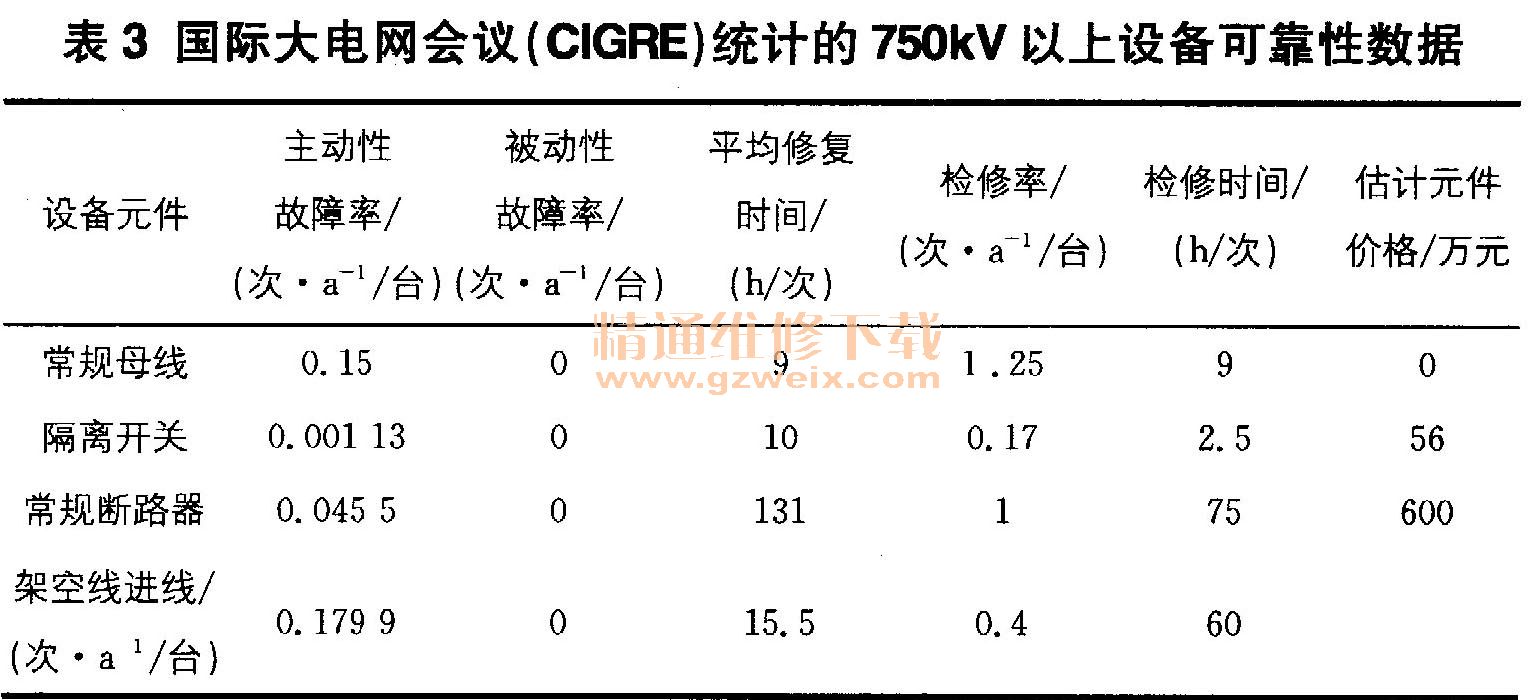

现阶段1000kV相关设备的可靠性统计数据相对缺乏，本研究结合国内的500kV～750kV统计数据、1000kV晋东南变电站可靠性数据（见表2）及国际大电网会议（CIGRE）统计的750kV以上设备可靠性数据（见表3）来进行1000kV电气主接线的可靠性分析。

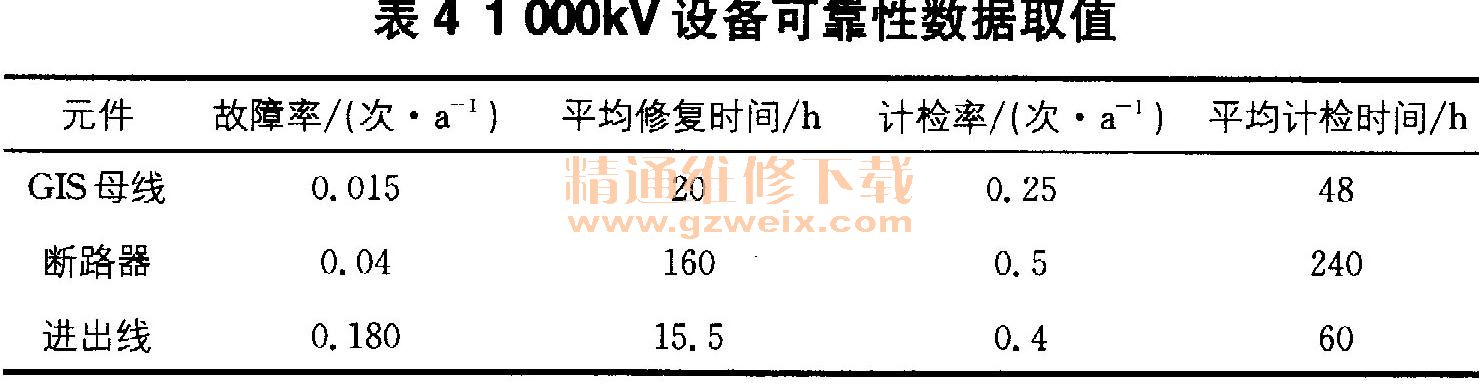

根据表2、表3中设备元件可靠性数据，本次1000kV设备可靠性数据取值见表4。

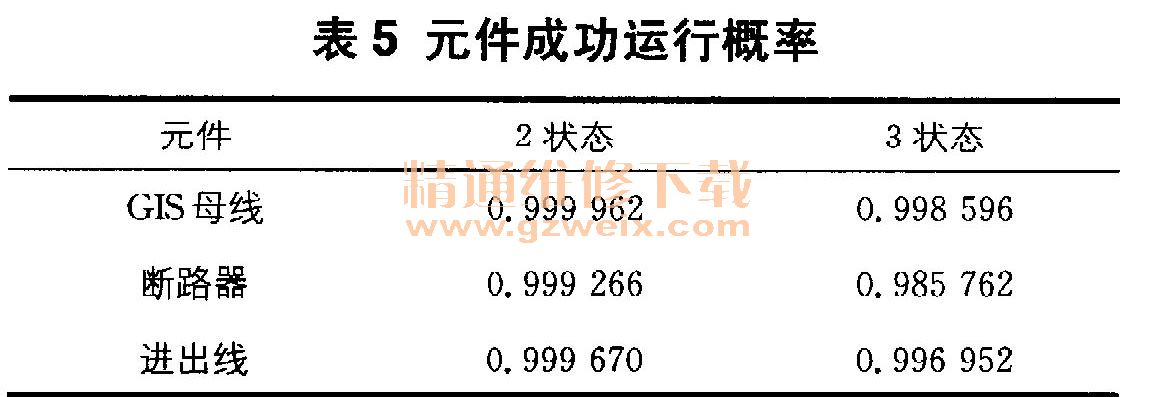

根据表4基础数据，进一步计算2状态元件模型和3状态元件模型下的设备成功运行概率，见表5。

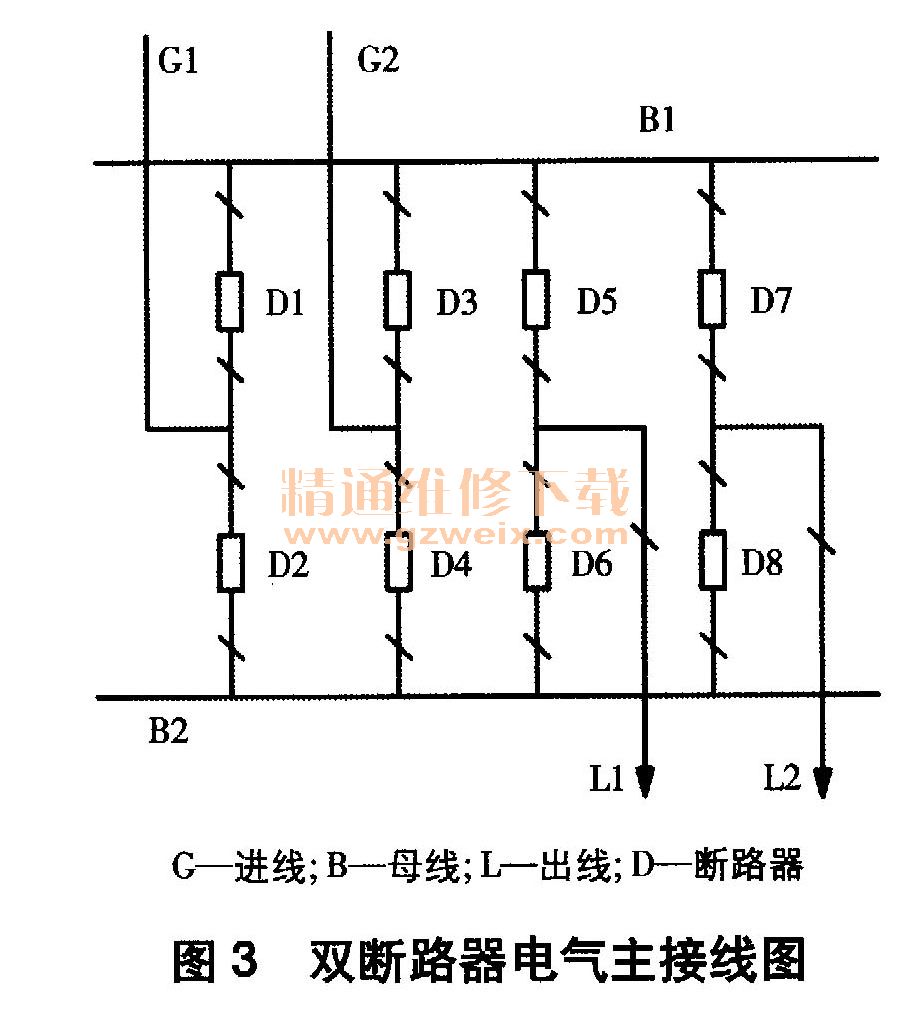

（1）双断路器接线建模。主接线方案：接线形式为“二进二出”模式，接线如图3所示。

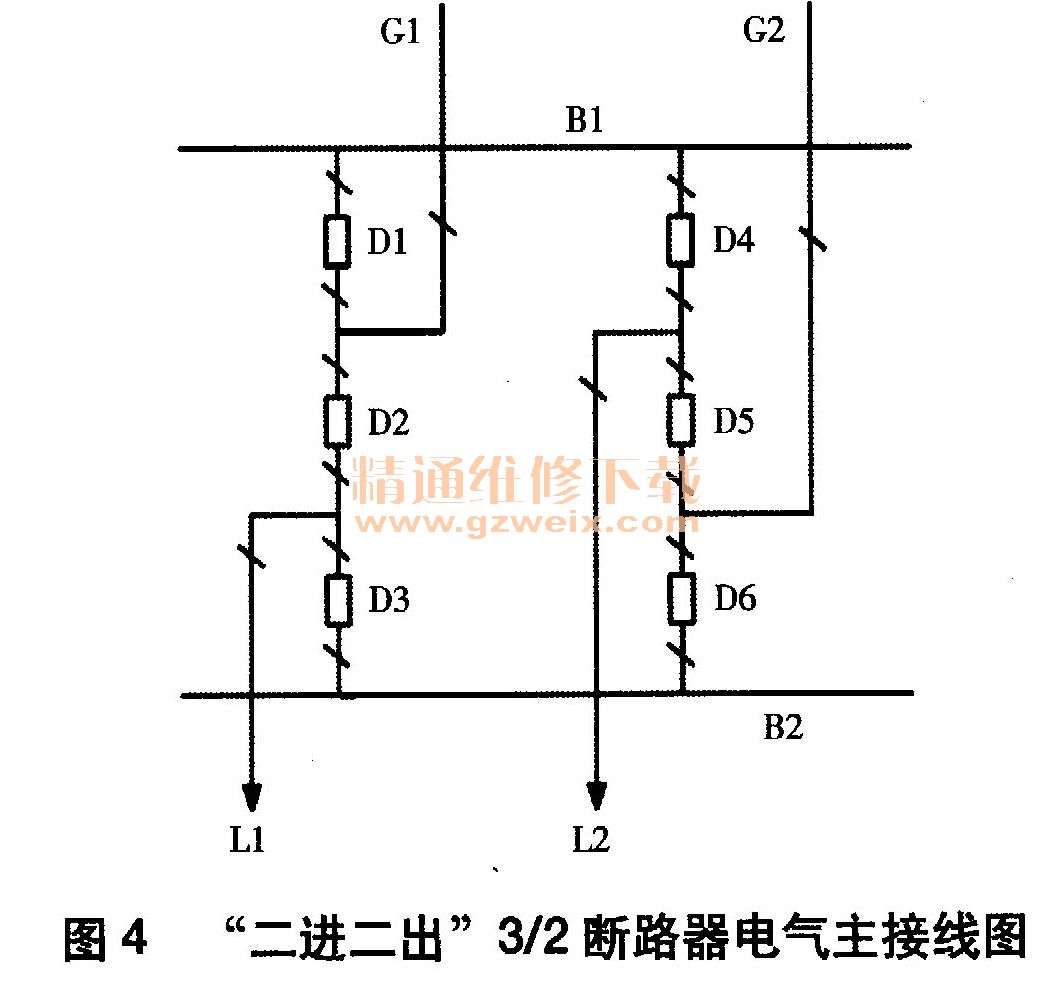

（2）3/2断路器接线建模。主接线方案：接线形式为“二进二出”模式，接线如图4所示。
