1000kV变电站电气主接线研究
来源:电工技术  作者:佚名  2017-01-01 09:02:17

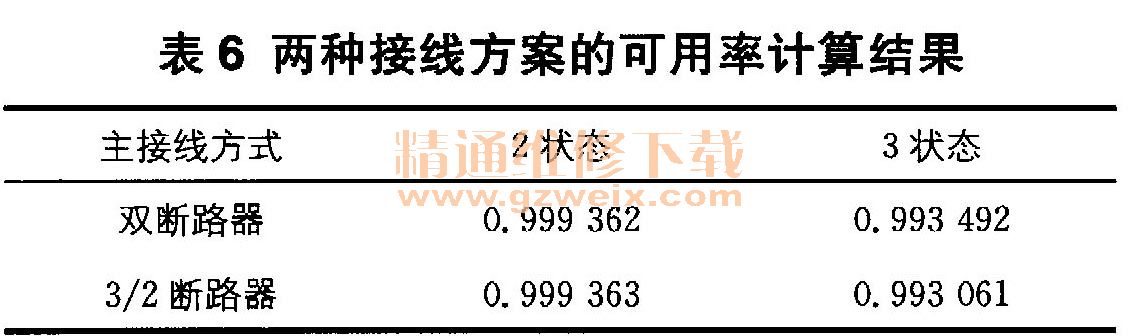

    (3)GO运算结果及分析。在完成对共有信号和共有元件的修正处理后,本研究得到的系统可用率表达式是精确的。在实际运行情况下,考虑元件检修状态后得到两种接线方案的可用率结果见表6。

    GO运算结果表明,“二进二出”模式时,无论元件不计检修的2状态模型还是考虑检修的3状态模型,双断路器接线的可靠性均略高于3/2断路器接线。但在同规模情况下,双断路器接线元件数量比3/2断路器接线多,并且双断路器方案的双母线故障会导致其全站停电,需要通过母线分段等措施进行改善,从而又需增加分段断路器(1000kV特高压断路器的价格十分昂贵);根据《1000kV变电站设计规范》规定的1000kV配电装置的最终接线形式,当线路、变压器等连接元件的总数为5回及以上时,宜采用3/2断路器接线。
    3 结束语
    本次通过对双断路器接线及3/2断路器接线形式进行比较,并引人GO法对双断路器接线与3/2断路器接线进行可靠性的定量研究后,推荐1000kV主接线采用3/2断路器接线,该接线形式调度灵活、操作检修方便、运行可靠性高。从经济性角度出发,在保证较高可靠性的前提下,1000kV电气主接线形式建议采用3/2断路器接线。
