DC-DC芯片中的新型电流感应电路技术
来源:本站整理  作者:佚名  2010-05-11 16:41:47





这里,也得到了Vsense与IL的关系式。一般而言,这种电路结构比前述各种结构更适合芯片集成,且不易对输出电路产生如效率降低等影响,因而得到了广泛的应用。但是,放大器的使用增大了电路的复杂性。

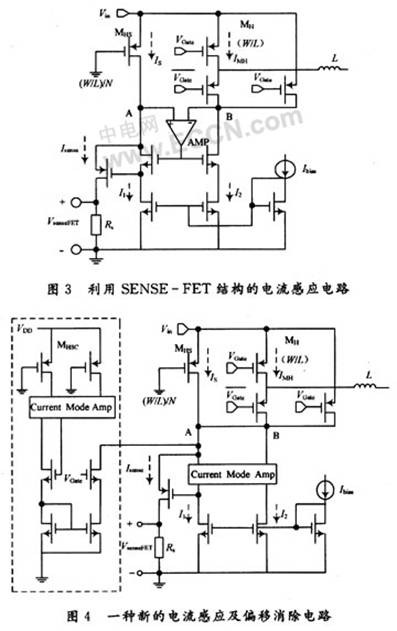

由于电路处理的对象IL是电流形式,那么,如果使用电流模设计技术,可以大大简化电路。而且,如果后继电路更多地使用电流模,也可以简化电流控制环路电路设计。新设计的电流感应如图4虚框外部分所示,这里还包含了一个偏移消除电路,即图4虚框内部分,使感应更精确。电流感应电路工作原理与传统的SENSE-FET结构相似,这里使用电流模放大器替代通常的电压模放大器,使电路结构简化且能工作在更广泛的范围。偏移消除电路作用是抑制当Vgate为高时,额外的电流通过Rsense。因为,当Vgate为高时,偏移消除电路中Vgate控制的NMOS管也导通,则电路会从A点抽取适量的电流Ioffset。同样,与SENSE-FET结构分析过程相似,Ioffset是由MHSC与MHS的比例决定的。


3  结  果

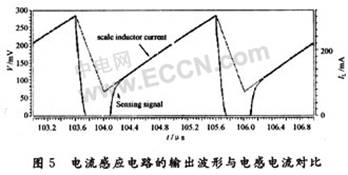

图5给出在Spectre仿真器环境下,电流感应电路的输出波形的仿真结果,并与电感电流对比。由图5可见,电流感应电路的结果与电感电流有较好的传感精度。


4 结  语

通过总结对比可以使用于DC-DC芯片集成的各种电流感应技术,这种新型的电流感应技术有结构简单、精度较高、易于集成等优点,适用于多数DC-DC设计场合。
