液晶彩电主板DC-DC电路分析与检修
来源:本站整理  作者:佚名  2016-05-30 11:22:03

    液晶彩电主板电路需各种直流电压,如33V、12V、5V、3.3V、1.8V、1.2V等。这些电压,有的由开关电源直接提供,有的则由DC-DC电路产生。即使同一数值的电压,因用途不同也不能公用,例如5V电压,由两个DC-DC电路分别产生5V-IF和5VAIN电压。检修主板时,必须弄清各种直流电压的来龙去脉,下面以TCLL32F19为例进行分析。DC-DC电路分析

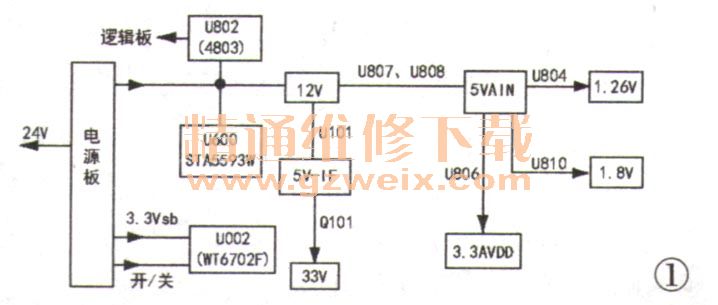

    该机主板上电压系统如图1所示,电源板输出3.3Vsb和12V两组电压到主板。3.3Vsb给U002(小CPU)供电,12V则分三路:第一路给数字伴音功放集成块U600(STA5593W)供电,第二路去上屏电压控制管U802(双P沟道贴片场效应管4803),给逻辑板供电。第三路去DC-DC电路,下面重点分析DC-DC电路。

   (1)12V转5V-IF

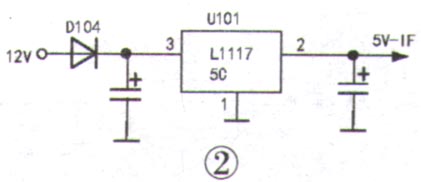

    12V经二极管D104加到U101(L1117-5C)的③脚,如图2所示,经U101稳压后从②脚输出,5V-IF电压给TV部分供电,如高频头用的5V,中放电路用的5V。

    5V-IF电压还用来形成33V调谐电压。
   (2)5V-IF较33V

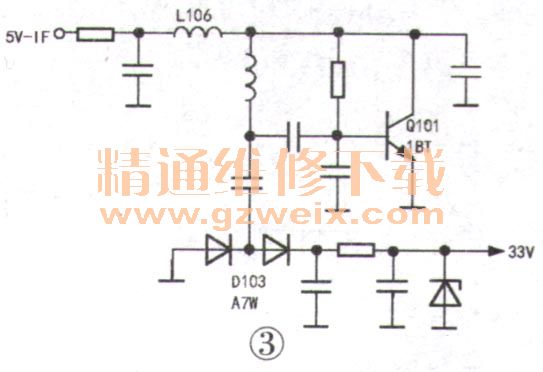

    5V-IF电压经过以Q101为核心的振荡电路后,产生频率约435kHz的脉冲电压,再通过二倍压整流、滤波、稳压产生33V直流电压,供高频头使用,如图3所示。

   (3)12V转5VAIN

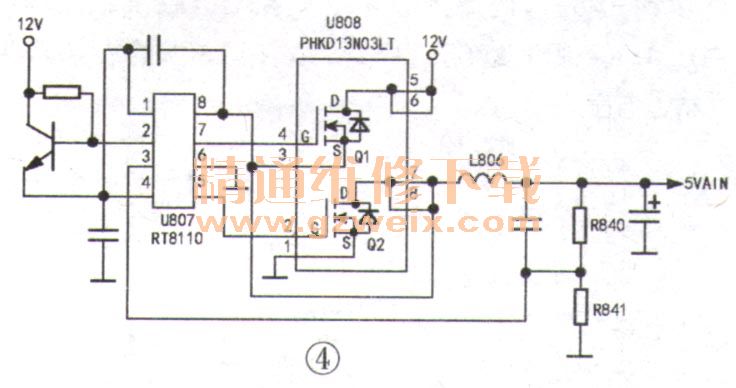

    该电路主要由驱动芯片U807(RT8110)和U808(PHKD13N03LT)等组成,如图4所示。
