给手机充电的火牛充电器，加四只三端可调稳压器、四只电阻，组成能给四节5号和7号充电电池充电的四槽恒流充电器。
　　
　　一、所用材料
　　
　　火牛充电器一只，LM317四只，四槽充电器外壳一只，铜质散热板四块，5Ω/1W电阻四只，1kΩ（1/8W）电阻一只，发光二极管一只，交流电源线一根。

　　二、火牛充电器输出电流测定
　　
　　

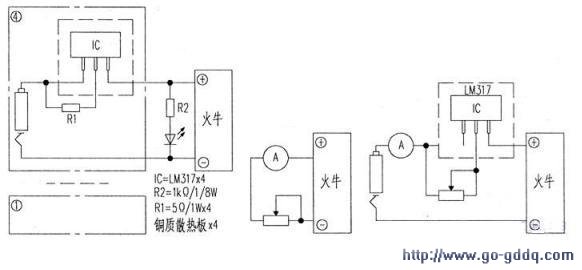

　　按中图所示将电流表和滑动电阻换好，加电调整滑动电阻，使充电的达到过流保护状态，即停止输出电流，此时表上指示的就是充电的的最大的输出电流1A。

　　三、恒流电阻的选用
　　
　　DIY恒流充电器的充电电流要根据火牛的最大输出电流时发热情况（即与火牛的质量有关），按最大输出的70％到80％作额定电流。

　　该火牛的最大输出电流是1000mA，按80％即800mA给四节5号或7号电池施行并联恒流充电。每节电池按200mA的恒定电流进行充电。按右图接好电流表、滑动电阻和待充电电池。并给三端稳压器加上散热板，加电调整滑动电阻，使电流表上的电流为200mA，停电并测量滑动电阻的阻值。该阻值就是200mA恒定电流的恒流电阻，可选用5Ω。

　　四、恒流充电器DIY
　　
　　将火牛的充电板用绝缘带固定在四槽充电器壳内的底部。接好交流电源线，焊好指示灯。将四只三端稳压器分别装在一个铜质散热板上，并把散热板装在充电器壳的两侧外部，将三端器件的输入端和火牛的输出端相接，器件中端和输出端上焊接5Ω恒流电阻。注意，要架空焊接，以利散热。器件的输出端和四槽充电器中的正极相连，电池的负极即弹簧端和火牛的输出负极相接。如左图所示，用同样的方法将其他三路装好。四槽充电器即告完成。

　　五、恒流充电时间的额定
　　
　　用已知充电电池容量的1.5倍除以恒定的充电电流200mA，得出需要的充电时间。根据充电电池的制造质量和使用情况，在充电过程中可用温度计监测电池在各阶段的温升情况。对那些未知电池容量的充电电池，在充电时和已知容量的充电电池作温升变化对比。做到心中有数。用较短的充电时间和较低的电池温升，把电池充好。以充电时电池的温升不超过环境温度的10-15°为好。

　　六、小结
　　
　　该恒流充电器，对那些其他充电器拒充的电池，表现出出色的充电效果。如能和定时器结合使用，组成自动充电器，还可省去对充电时间监控的麻烦。
