检测磁铁的磁感应强度B通常需要一种叫作高斯计的仪器，用原装进口线性霍尔，非常适合做高斯计的探头。

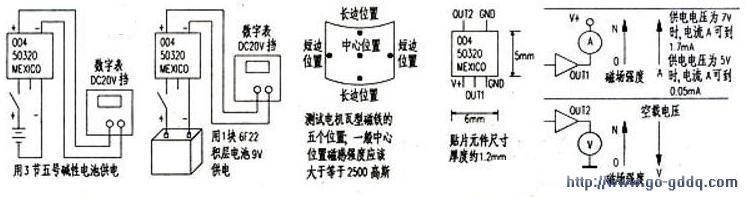

　　这款线性霍尔印有“00450320MEXICO”字样、5条腿的贴片元件，在网上查阅可知，是墨西哥生产的，前面为序号。长6mm、宽5mm、厚1mm，详见左图。其输出有两组：一组为集电极开路型，一组为电压输出型。笔者推荐使用后者，因为非常简单实用，就只焊上四条细线，两条接电池，两条接数字万用表，就可以当仪器使用了，见右图。

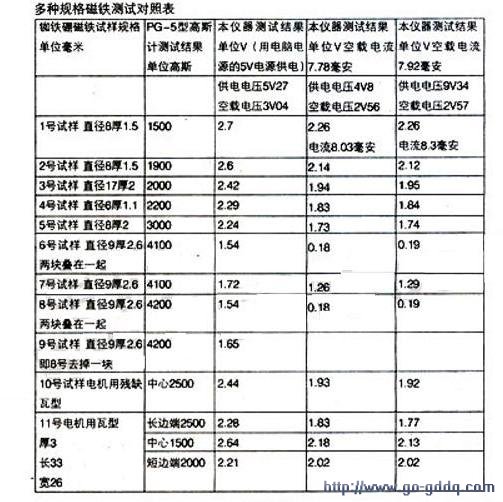

　　为了方便使用，特给出一个对照表，见附表。表中从左边数起第一列为各种磁铁试样，第二列为使用北京师范大学早年生产的PG一5型高斯仪（TESLAMETERModelPG一5）对试样的测试结果：三一五列为用自制高斯仪对试样的测试结果。其中第五列是使用一块6F22（数字万用表都使用）的积层电池为自制高斯仪供电的测试结果；第四列为使用3节5号碱性电池为自制高斯仪供电的测试结果：第三列为使用一个旧电脑电源的+5V并联一只摩托转向灯泡后为自制高斯仪供电的测试结果，并联摩托转向灯泡是为了防止电脑电源空载自动关机。

　　制作注意事项：

　　1.焊接引线时，烙铁选用防静电烙铁，且时间妻短，否则容易焊接坏器件。器件引线容易折断，焊接的四条线必须是铜线，要尽量细，长度为20cm左右，顺向一边，然后用透明胶带两面粘牢霍尔元件处。

　　2.测试电机的瓦型磁钢时，用食指按住霍尔，使之紧贴被测磁铁滑动即可，一般要测试五个位置。测试其他小磁钢，如转把磁钢、助力盘磁钢，放到霍尔元件中央即可。

　　3.需要指出的是，磁力线是有方向的，国际上规定磁力线的方向就是小磁针在磁场中磁针N极所指的方向。当磁力线由无字面进入霍尔器件从有字面穿出时，该仪器的指示值才是被测磁感应强度的对应值。如果磁铁靠近或离开仪器指示值不变，说明磁场反了，将霍尔反过来即可以。

　　4根据电机生产厂介绍，一般磁铁粘在转子（或定子）上，磁钢中心磁感应强度要等于或大于2500高斯才可以装（电）机。磁钢面积越大或者磁钢越薄，磁钢中心的磁感应强度越低于边缘的磁感应强度。

　　5.虽然该器件比较稳定可靠、也非常省电，但还是建议在电源处加装一只开关较好，测量时接通电源，测量完毕断开电源。

　　该器件可以开发的其他功能还有很多，例如直流电流传感器：导线从磁环中间穿过，在磁环上锯个缝，将其镶嵌在缝里，当电流流经导线时，右手定则告诉我们，电流产生的磁力线在磁环里形成闭合环，那么霍尔的输出就反映了电流的大小。

　　使用注意事项：

　　1.供电电压为5V~15V，推荐使用5V,，实测5V时空载电流7.3mA，6.35v时空载电流7.8mA。

　　2.有两个输出端，OUT1为集电极开路型输出，OUT2为电压型输出。

　　3.当磁力线由器件无字面输入、印字面穿出时，OUT1电流A随磁场强度增加而增加。对应磁场强度为0时，电流为零。

　　4.当磁力线由器件无字面输入、印字面穿出时，OUT2电压V随磁场强度增加而减小。对应磁场强度为0时，输出电压叫空载电压，该值与供电有关。

　　5.磁力线由器件印字面输入、无字面穿出时，两个输出基本不变。

　　6.作为高斯计探头使用时，要使磁力线由器件无字面输入，印字面穿出：使用稳定的直流电，推荐使用电池。
