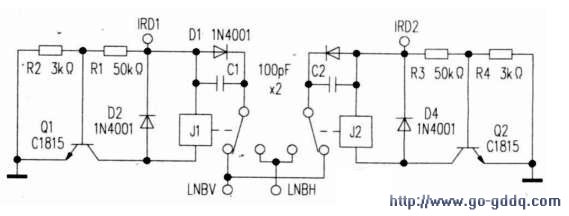

下图为13/18V两路切换开关，它由两个13/18V单路切换开关和一个二功分器组合而成。

　　电路原理：IRD1接口输入的切换电压送到切换开关时，如果选择的是V极化信号，输入电压为13V，由R1、R2分压后，三极管Q1的基极电压Vb<0.7V，Q1截止，继电器J1无电不动作，其常闭触点接通LNBV接口；当选择H极化信号时，输入电压为18V，Vb>0.7V，Q1导通，其常开触点接通LNBH接口，同理IRD2也是这样进行切换。二极管D1、D3，电容C1、C2组成二功分器，用于对两台接收机的输出电压进行隔离，以防止一台接收机未工作时，而受到另一台接收机的电压倒灌。

　　元件选择：J1、J2选择小体积微功耗的直流12V继电器，外壳采用一个带有四个接线端口的分配器屏蔽盒，拆去里面的零件，把制作好的装置放入里面，并注意绝缘。调试时，如果切换到H极化，继电器仍不动作时，可适当增大R2、R4的数值，直到极性切换时，继电器能自如切换。
