雪佛兰乐风报P0131故障、发动机故障灯亮
来源:本站整理  作者:佚名  2013-11-06 10:07:38

    一辆2011款雪佛兰乐风轿车。用户反映:该车发动机故障灯亮

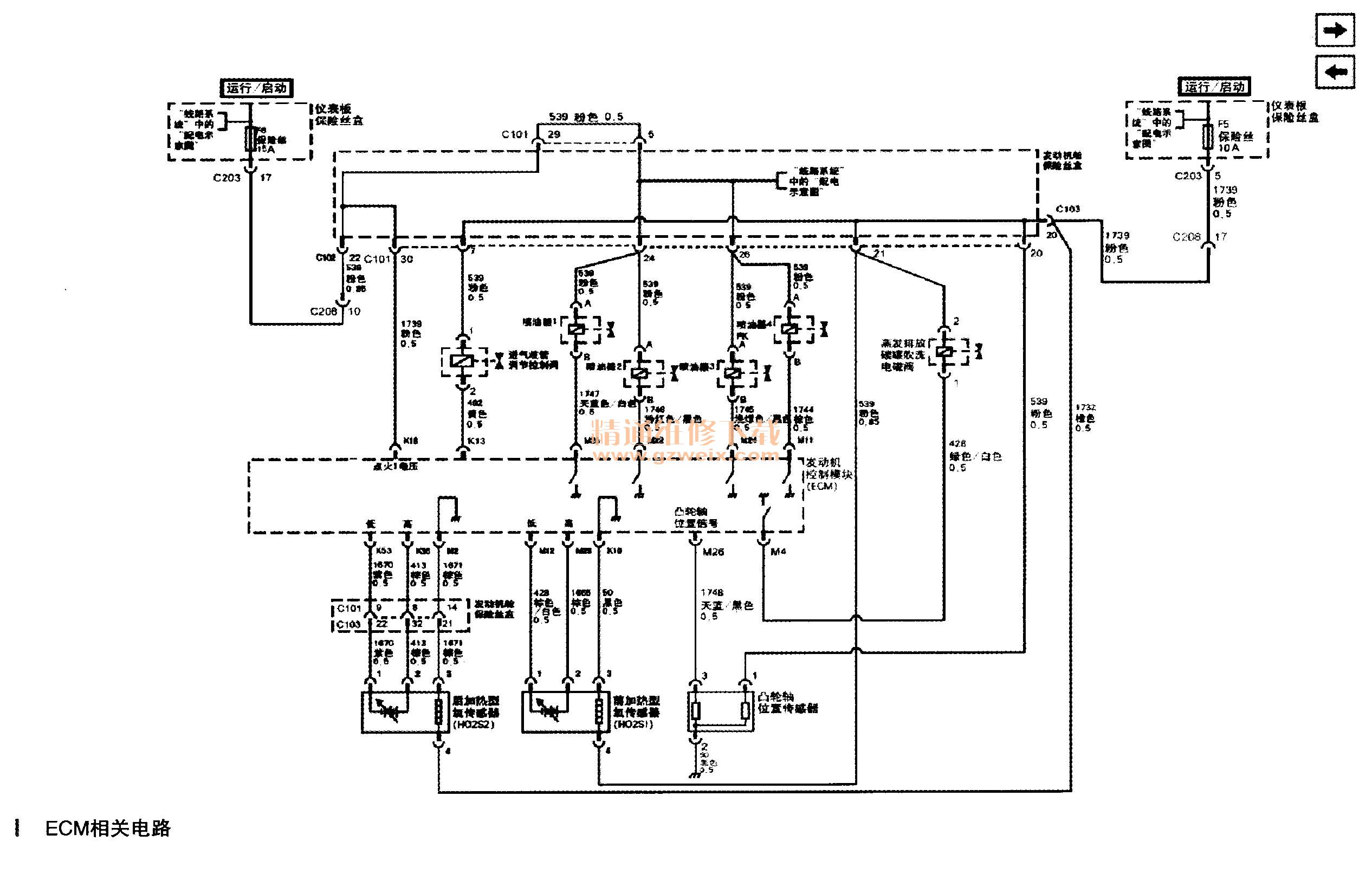

    故障诊断:故障码DTC P0131显示加热型氧传感器低电压,读取数据流发现氧1数据为0V,氧2符合标准值,查阅电路图(如图所示),从图中可以看出,氧传感器的加热丝接地画法有误。拔掉氧传感器插头并启动发动机保持转速2000r/min,用万用表检查氧传感器1号和2号端子之间的电压,电压在0~1v之间波动,检测正常。
    相关资料:2011年雪佛兰乐风维修手册

    难道是信号没有到发动机控制单元?于是关闭发动机,断开蓄电池的负极,断开ECM插头,检查ECM的M12、M29的线束插头分别与氧传感器插头1号、2号线束插头之间的导通性,检查导通。检查两根导线与搭铁都不导通,更换ECM,故障依旧。
    再次读取数据流发现氧1数据为仍为0V,此时修理陷入僵局。
    信号还是没有到发动机控制单元,更换回原来的控制单元,在不断开任何插头的情况下,用大头针插入ECM端子M12, M29,并检查M12、M29之间的电压(启动发动机保持转速2000r/min),检查发现没有电压信号。
    断开氧传感器插头,再次检查氧传感器1号和2号端子之间的电压,检查正常。
    于是更换发动机线束,再次检查故障依旧。
    难道是之前自己的量法有误?为了判断线束确实存在问题,再次用大头针插入ECM端子插头线束侧M12、M29,并检查M12、M29之间的电压,检查发现有电压信号。
    故障排除:再次更换发动机ECM,故障排除。
    故障总结:此故障我仍然觉得疑惑(是不是氧传感器的信号线与其他线路有短路)。希望以后大家诊断故障要一步一步来,仔细做好每一步,才会少走弯路,才不会像我一样有疑问。
