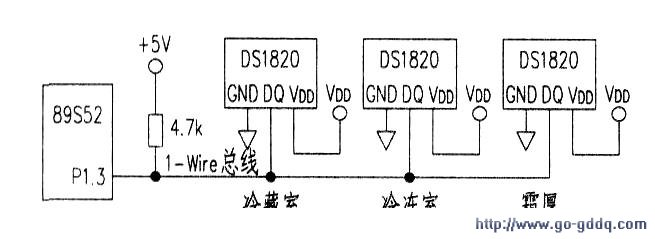

2.温度采集电路温度采集采用DS1820。
D51820具有独特的单线接口，仅需一只引脚进行通讯，简单的多点分布应用，无需外部器件，可通过数据线供电。零待机功耗。测温范围-55℃～+125℃，以0.5℃递增。温度以9位数字量读出。温度数字置转换时间200ms，相关电路如下图所示。

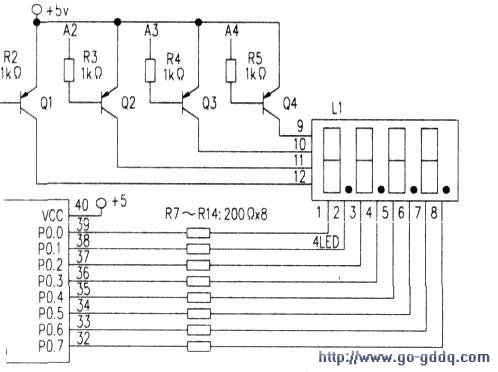

3.数码显示采用4位共阳数码管动态显示，第一位显示功能代码，第二、三、四位分别显示温度的十位、个位和小数位，下图是其显示电路。

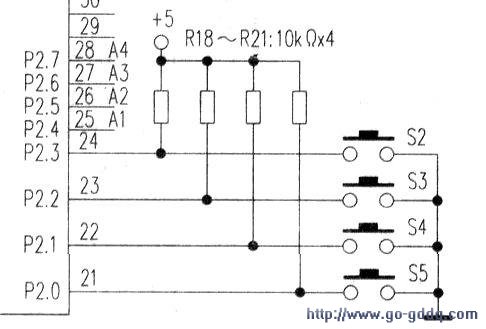

4.按键控制及开门检测开关这里共采用4只按键，即功能切换、温度加、温度减。以及返回。分别接在P2.3、P2.2、P2.1、P2.0.开门检测开关接在P1.4.其电路如下图所示。
