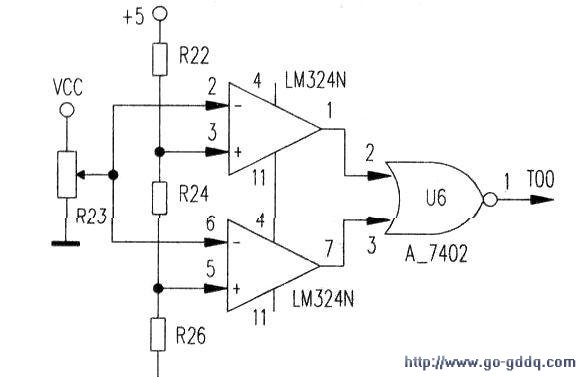

5.过、欠压保护电路电路如下图所示。过、欠压保护采用电压比较器。当超出范围时，给89S52送一个低电平。

　　6.声音报警电路当开门时间超过2min时，单片机将P1.5口置为低电平，通过三极管驱动蜂鸣器发出报警声。其电路如下图所示。

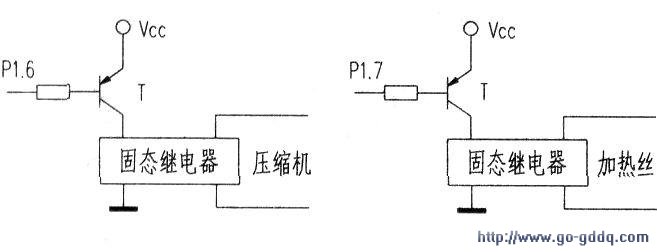

　　7.制冷压缩机和除霜电热丝启、停控制电路单片机控制信号经P1.6和P1.7口输出，控制固态继电器去控制制冷压缩机和除霜电热丝启、停。其电路如图所示。

　　三、电冰箱控制系统软件设计
　　
　　电冰箱控制程序主要有3大部分：主程序、定时器T0中断服务程序和定时器T1中断服务程序。

　　1.主程序主程序是整个电冰箱的总控制程序。如控制各单元初始化、控制中断、定时、显示。键盘检测等。

　　2.T0中断服务程序T0中断服务程序主要完成电源欠压、过压处理。

　　3.T1中断服务程序T1工作于计数方式，通过计数达到延时3min的目的。T1的中断服务程序主要完成3 min定时及速冻时间、开门时间等各种检测，并根据检测结果进行比较、分析，以控制执行元件工作。

　　用AT89S52作为电冰箱的核心控制器件。加上数码管和按键。使得操作灵活、控制精确、显示直观。

　　用DS1820就不需要模数转换。
