松下NR-F461AX型冰箱主要部件拆卸方法与故障检修(三)
来源:本站整理  作者:佚名  2014-08-11 09:02:00

    6.制冰室内部的拆卸方法

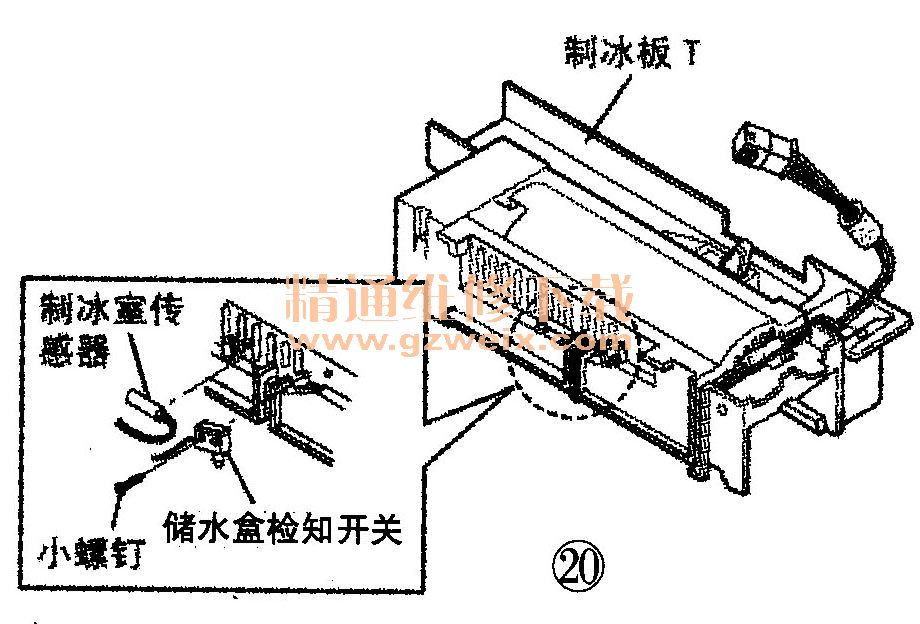

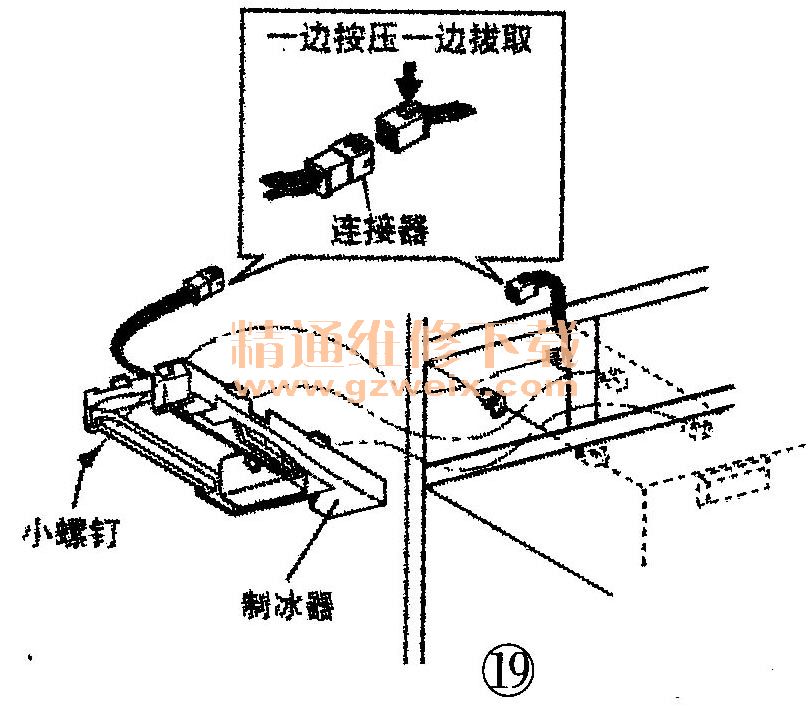

    取下制冰室门,按下制冰板的止动器,取下储水盒,取下制冰机的小螺钉,略外拉制冰器,取下连接器(见图19),取出制冰器,取下制冰机后从软线挂钩上卸下软线,卸下开关固定1个小螺钉(见图20),取出储水盒检知开关,拉开制冰板T侧面的制冰器As固定卡头(见图21),一边朝箭头方向旋转制冰器As,一边从底面的固定卡头2处卸下,取出制冰器As,取下1个小螺钉后卸下冰检测杆片。




    7.冷冻室除霜传感器及温度保险丝拆卸方法

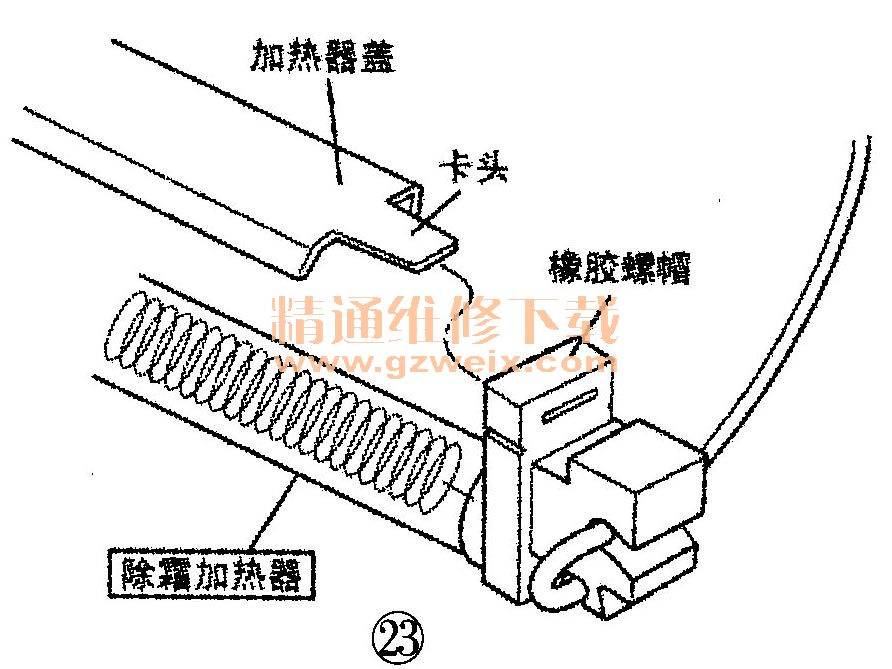

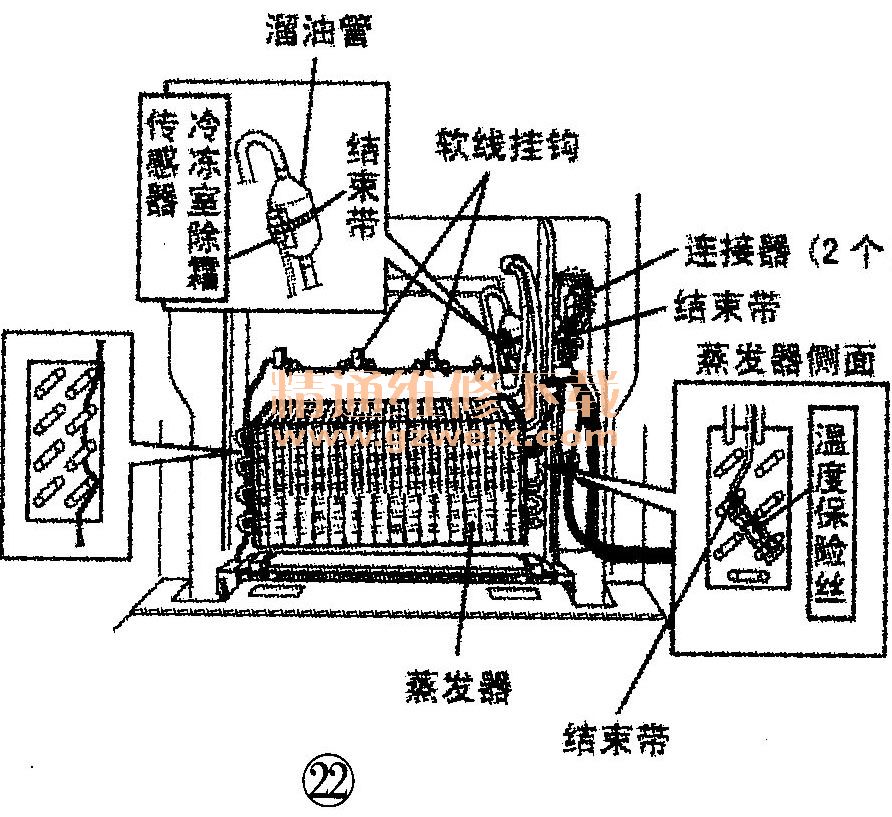

    取下蒸发器盖,切断溜油管的管带(结束带),取出除霜传感器,切断连接器收放袋(塑料)的结束带,卸下连接器,切断软线固定用的蒸发器U形管固定带,取出温度保险丝,切断温度保险丝的两根软线(见图22),卸下温度保险丝。切断连接器收放袋的管带(结束带),取出软线,从软线挂钩上卸下除霜加热器的软线。略顶起除霜加热器左右的卡头,同时外拉并取出除霜加热器,从橡胶螺帽上卸下加热器盖的卡头(见图23)。


    8.冷冻室风扇电机的拆卸方法

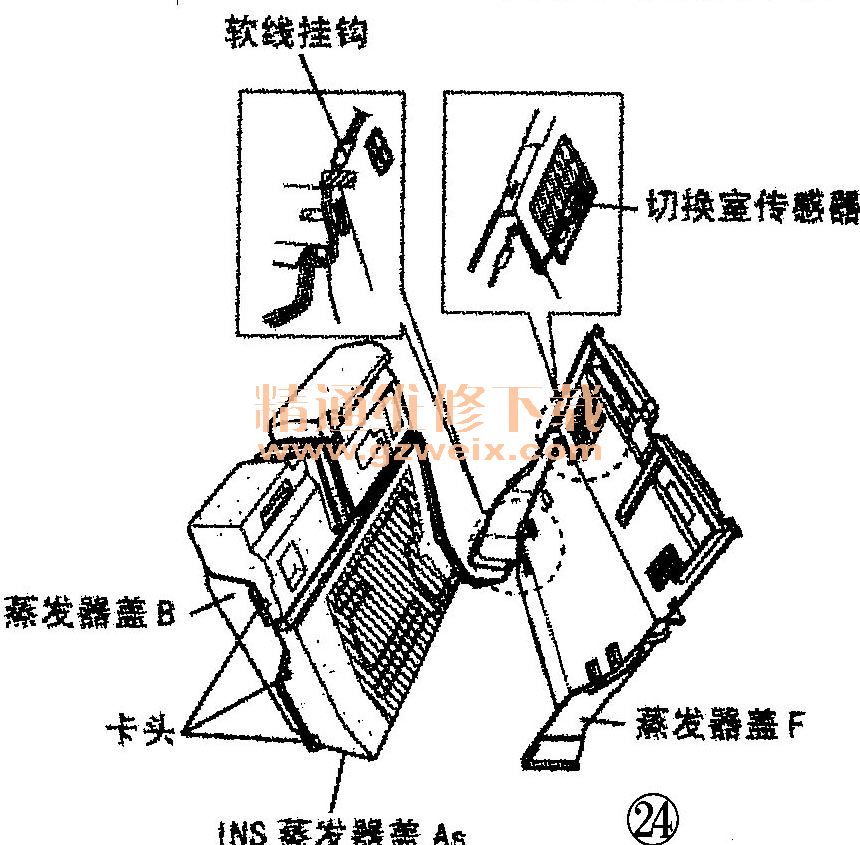

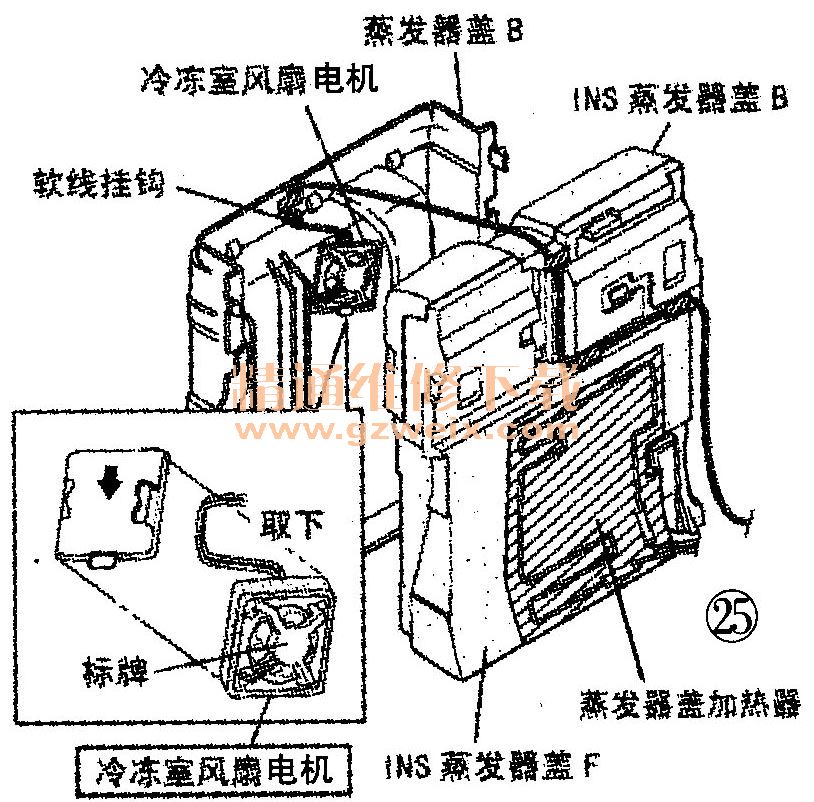

    取下蒸发器盖,卸下线圈盖B的6处卡头,分离线圈盖F和INS线圈盖As,撕下软线固定用纸带,从软线9处挂钩上卸下软线,从卡头上取下切换室传感器(见图24),撕下软线固定用纸带,从INS线圈盖As上卸下风扇电机的软线,用割刀切断密封带,分离线圈盖B和INS线圈盖As,撕下软线固定用纸带,从线圈盖B的两处软线挂钩上卸下软线,一边沿着箭头方向按下冷冻室风扇电机(见图25),一边慢慢地外拉标牌侧并取出上侧。
