2、实测行输出电路波形

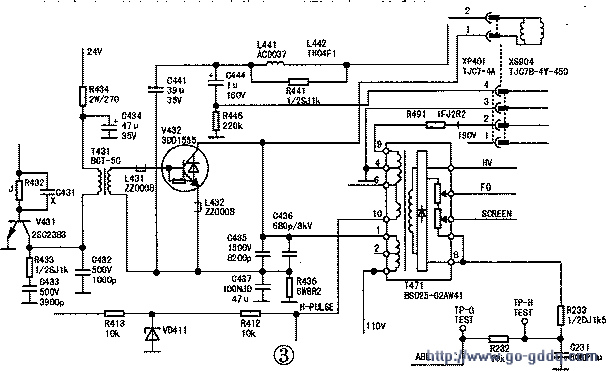

测量行输出电路波形时，常见的测量关键点是集成块行振荡信号输出引脚、行推动管集电极、行管集电极和显像管尾板灯丝热端。一般情况下，后两个测试点的波形形状相似，仅有幅度差别。下面以海信TC2918C彩电行输出电路（见图3）为例，介绍如何使用示波器测量关键点波形（示波器型号为ST-16C型）。
因为该机属于冷底板机芯，测量时不需要加接隔离变压器。由于行逆程脉冲幅度很高，测量时必须使用100：1的衰减探头。如果没有100：1探头，可以用两个10：1探头进行串联，测试之前一定要对探头进行补偿调节。
垂直衰减开关根据测量点峰值电压不同和自己所采用的探头不同来决定位置。水平扫速开关通常置于“10μs”或“20μs”挡，触发方式开关设置在“自动”挡，耦合方式选择“AC”
挡。在FBT附近大面积铜箔接地处焊接一段导线，作为探头鳄鱼夹的夹持点。测量过程中要灵活调整垂直衰减开关和电平旋钮，使波形稳定、清晰、便于观察。各点实测波形见图4～图9，用10：1探头测量。
|
|
 |
 |
 |
|
|
|
要注意的是，图8波形幅值并不是固定不变的，而是随着探头与高压包的靠近距离而变化。行输出管集电极波形请参看图1。
