1．接线
   按图6-50所示将连线接到仪器和被测试的元器件上。

    2．启动仪器
    在主菜单中选择“专业示波器”，按下“YES”键来启动此功能。将会在屏幕上显示出波形，以图6-51为例来说明屏幕中各图标的作用含义及其设定方法。

    3．示波器的基本设置
    实训采用的是通用型解码器元征X -431或金德K-81。
    （1）调整电压比例
电压比例值决定了信号波形的高度，即幅度，V/格是指屏幕垂直方向上显示的每个格子所对应的实际电压值。图6-52所示为同样的信号在使用不同电压比例显示的情况，设定值越低，示波器显示屏上显示的波形就越高。

（2）调整时基
    时基的选择决定了重复性信号在屏幕上显示的频数，s/格是指屏幕水平方向上显示的每个格子所对应的实际时间值。同样的信号使用不同的时基显示的情况如图6-53所示。

（3）调整触发
   触发参数的调整是使信号在屏幕上能稳定显示的前提，包括以下三项内容。

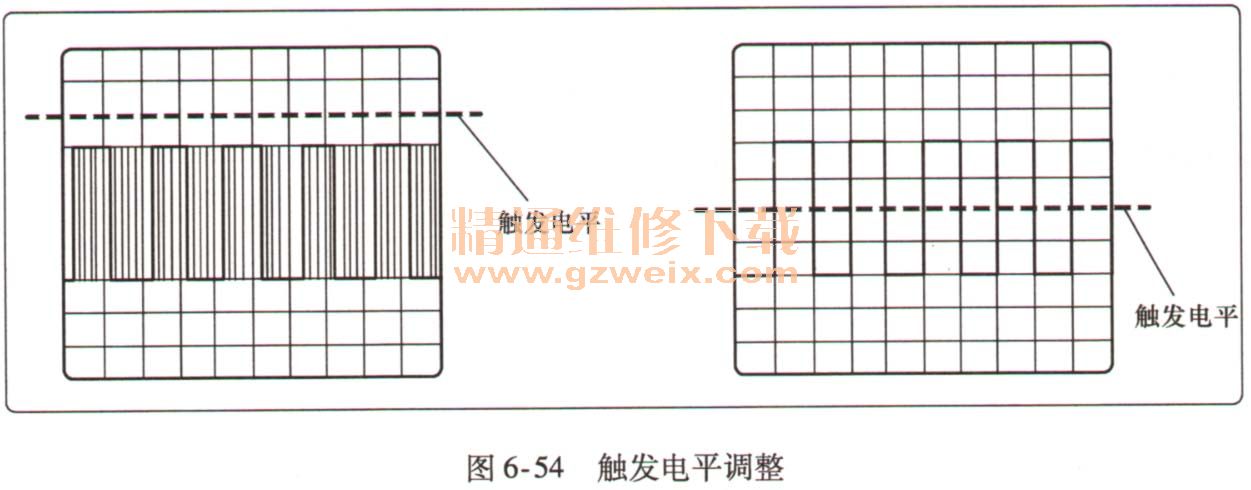

   1）触发电平：触发电平用于调节波形的起始显示电压值，也即设定显示屏上显示的信号以大于或小于（根据设定的触发而确定）设定的触发电压为起始显示点。如图6-54所示，左图由于设定的触发电平超出了信号的电平范围，示波器无法确定显示的起始位置，因此屏幕上显示的波形左右晃动，无法锁定。右图正确地设定了触发电平，示波器可以准确的锁定波形。

   2）触发沿的设定：触发沿用于确定示波器显示的波形切入点。即波形是以大于触发电平（正触发）还是小于触发电平（负触发）的电压变化点作为显示起始点。当触发沿选择不正确时，得到的波形不同。例如有时测量得到的喷油器波形只能看到一部分，这种情况就是触发沿没有选正确。
    3）触发源：触发源用于设定以哪一通道的信号作为触发信号。
    （4）自动触发及峰值捕捉
    在MT3500中设置了自动触发功能的可选项，若在测量过程中无法确定适当的设定触发参数时，启用这一功能，系统将会自动分析信号的特性，自动的设置触发电平、触发沿等参数。
    MT3500中还设置了峰值捕捉功能，在实际测量中往往会碰到一些间歇性的故障信号，时有时无或是很长时间才会出现一次。这时峰值捕捉功能就会派上用场，启用峰值捕捉后，MT3500会根据用户设定的触发条件来等待故障信号的出现。一旦捕捉到符合设定条件的故障信号，MT3500就会发出蜂鸣声提示并自动冻结画面的显示。有了这一功能则无须为了等待一个故障脉冲的出现而长时间盯住示波器屏幕。
    4．示波器的操作
    （1）屏幕的最下方------行为功能选项
    按下与功能相对应的“Fn”按钮切换功能选项，如图6-55所示。

    1）量程。设置项目：通道1量程设置、时基设置、通道2量程设置，如图6-56所示。
①通道1量程设置：使用左、右方向键将光标移至通道1量程设置处，通过上、下方向键选择量程。量程项分别为关闭（关闭1通道显示）、25mV/格、50mV/格、0. 1V/格、0. 2V/格、0. 5V/格、1V/格、2V/格、5V/格、10V/格、20V/格、50V/格、100V/格。
    ②时基设里：使用左、右方向键将光标移至时基设里处，通过上、下方向键选择显示时基。时基项分别为125us/格、250us/格、500us/格、1ms/格、2ms/格、5ms/格、10ms/格、20ms/格、50ms/格、0.1s/格、0. 2s/格、0. 5s/格、1s/格、2a/格、5a/格、10s/格、20s/格、60s/格。
    通道2量程设里：与通道1量程设置相同。

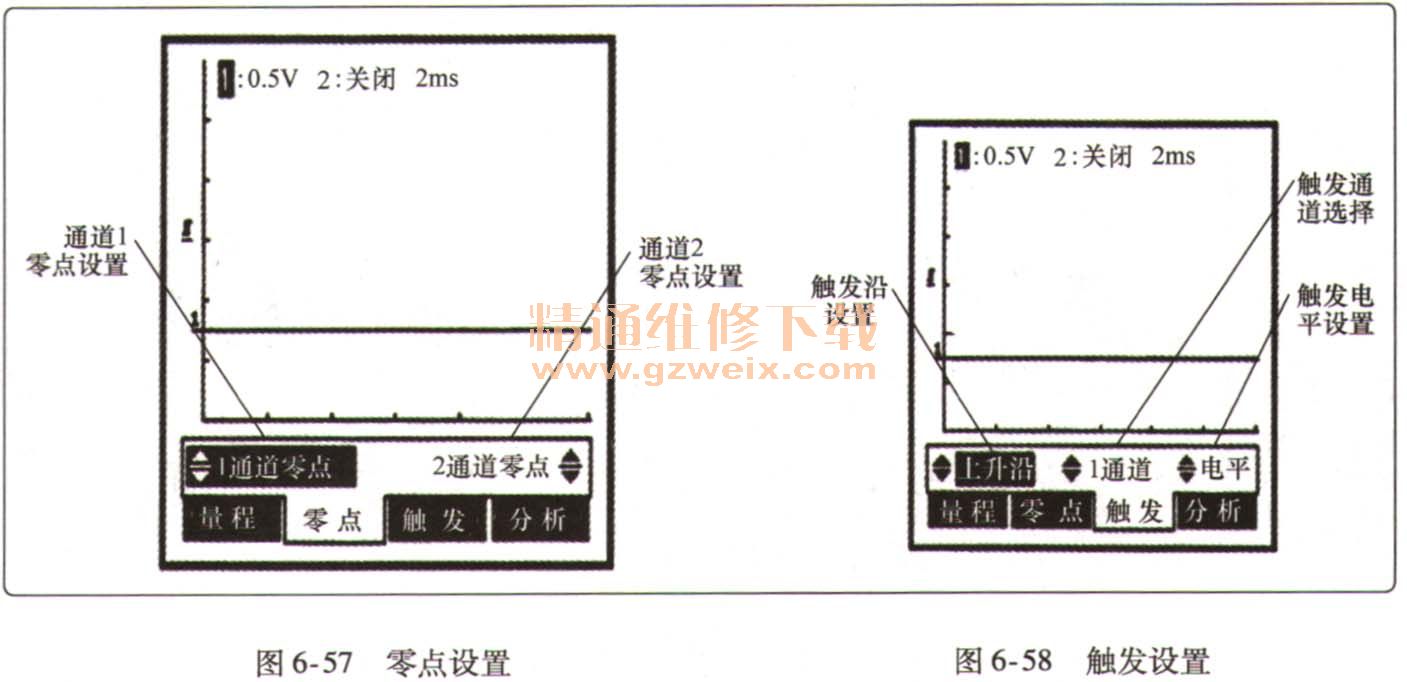

    2）零点。设置项目：通道1零点设置、通道2零点设置，如图6-57所示。

    ①通道1零点设置：操作前请确认通道1量程选择于非关闭状态。使用左、右方向健将光标移至通道1零点设置处，此时可看到屏幕上的“通道1零点标志”闪动，然后通过上、下方向键移动零点在屏幕上的显示位置。
    ②通道2零点设置（与通道1零点设置相同）。
    3）触发。设置项目：触发沿设置、触发通道选择、触发电平设置，如图6-58所示。
    ①触发沿设置：使用左、右方向键将光标移至触发沿设置处，通过上、下方向键选择触发沿：上升沿或下降沿。
    ②触发通道选择：使用左、右方向键将光标移至触发通道选择处，通过上、下方向键选择触发通道：1通道或2通道。
    ③触发电平设置：操作前请确认选择的触发通道的量程选择于非关闭状态。使用左、右方向键将光标移至触发电平设置处，此时可看到屏幕上的“触发设定标志”闪动，然后通过上、下方向键移动“触发设定标志”在屏幕上的显示位置。“触发设定标志”相对于被选定的触发通道的零点标志在屏幕上的电压即为所设定的触发电平值。
