浅谈导线的接头工艺(三)
来源:本站整理  作者:佚名  2012-05-03 16:26:01





( 6)软线与单股硬导线的连接

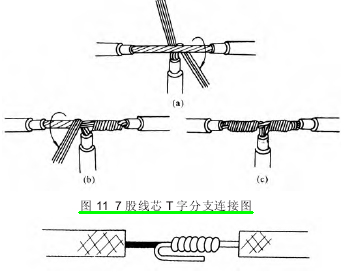

连接软线和单股硬导线时,可先将软线拧成单股导线,再在单股硬导线上缠绕 7~8 圈,最后将单股硬导线向后弯,以防止绑线脱落,如图 12 所示。



(7)U形轧在直线或 T 字分支连接方面的应用

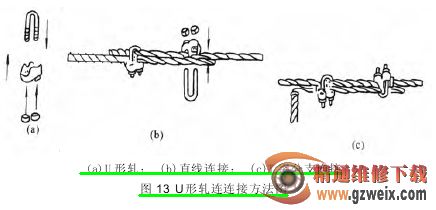

U 形轧压接的方法,如图 13 所示。U 形轧的规格必须按导线的截面积进行选用,常用的 U 形轧规格的选配见表 1。两副 U 型轧相隔距离,通常应在 150~200 mm 之间。每个导线接头,应用 2~3 副 U 形轧,由导线截面积和安装条件而定。相邻的两副 U 形轧,不可同向安装,应反向安装。



(8)瓷接头的直线或分支连接方法①瓷接头又叫瓷接线桥,它适用于线芯截面积为 4 mm2以下的导线,连接方法如图14 所示(图见下期)。瓷接头分有单线的、双线的和三线的多种。除单线的以外,在连接时线头两端均不可更换位置,以免搞错相位。连接完毕后,需用黑绝缘胶布把瓷接头的螺钉端面绑扎封住,以防瓷接头螺钉松散后滑出,或因瓷接头破碎而使接头松脱。
