介绍变频器的系统控制功能(三)
来源:本站整理  作者:佚名  2012-05-03 16:27:58



(3)切换的信号

通常是由控制系统内受控量的变换器 (如压力变送器等)提供的开关量信号。



(4)切换过程

变频器的动合触点 KP 闭合时,继电器 KA4 得电并自锁,其动合触点闭合,使输入端子 CS“ON”:



一方面,使输出端子 OL“OFF”,KA3 和 KM3 失电,KA3 和 KM3 失电,切断工频运行的电路,电动机处于自由制动状态;



另一方面,经适当延时 tA后,使输出端子 FU“ON”,KA2 和 KM2 得电,将电动机接到变频器(KM2 的起动等待时间为 tB)。

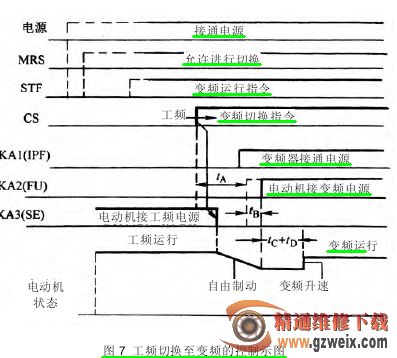

变频器在缓冲时间(tC+tD)内搜索电动机的转速,然后加速至适当的频率进入变频运行状态,如图 7 所示。







三、东芝 VF-A7系列变频器的切换功能

1. 切换电路及端子安排

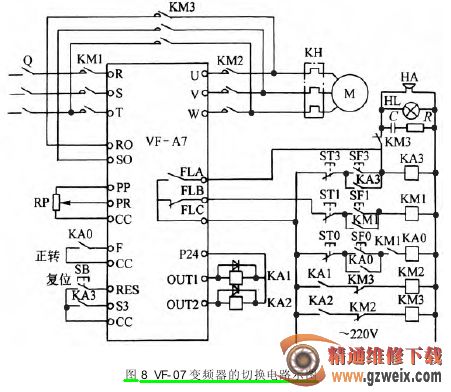

如图 8 所示

端子安排如下:

( 1) 控制电源输入端

控制电源端 R0、S0 接至接触器 KMl 的前面,使电动机在工频运行时,变频器仍能进行切换控制。

( 2) 频率给定端

从电位器 RP 上取出电压给定信号从 PR 端输入。

( 3) 运行控制端

由继电器 KA0 控制 F 端子的状态,决定变频器的运行。

( 4) 切换控制端

由继电器 KA3 控制 S3 端子的状态;

S“3OFF”———变频运行;

S“3ON”———工频运行。

( 5) 切换执行端子

OUT“lON”———切换至变频运行的信号;

OUT“2ON”———切换至工频运行的信号。

( 6) 故障信号输出端子由 FLA 和 FLB 输出。

( 7) 复位控制端子由按钮“SB”控制 RES 端子进行复位。

2. 电路的工作

(1)系统接通电源

空气断路器 Q 闭合后,变频器的控制电源开始通电并工作。



由于 S3 处于“OFF”状态,变频器输出端子 OUTl处于“ON”状态,继电器 KAl 得电,其触点闭合,接触器KM2 得电,其主触点将电动机 M 接至变频器的输出端。



(2)变频器运行

①接通电源。

按下“SFl”,接触器 KMl 得电并自锁,其主触点闭合,变频器
