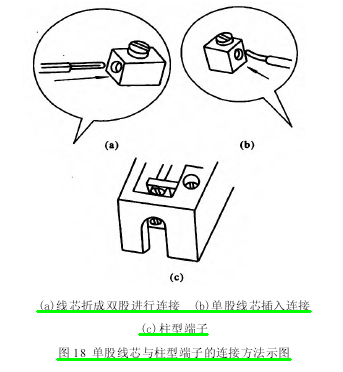

如果线芯直径较大，无法插入双股线芯，可将单股芯线插入孔前把线芯端头略折一下，折转的端头翘向孔上部，如图 18(b)所示。

上述两种线头线芯的工艺处理，都能有效地防止线头在压紧螺钉稍有松动时从孔中脱出。

（2）多股线芯头的连接方法

连接时，必须把多股线芯按原拧绞方向，用钢丝钳进一步绞缠紧密，要保证多股线芯受压紧螺钉顶压时而不松散。由于多股线芯的载流量较大，孔上部往往有两个压紧螺钉，连接时应先拧紧第一枚压紧螺钉(近端口的一枚)，后拧紧第二枚，然后再加拧第一枚及第二枚，要反复加拧两次。在连接时，线芯直径与孔径的匹配一般应比较相称，尽量避免出现孔过大或过小的现象。

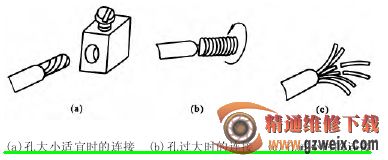

①在线芯直径与孔大小较匹配时，在一般用电场所，把线芯进一步绞紧后装入孔中即可，如图 19(a)所示。若在用电危险场所，为了防止线头可能从孔中脱出，应作如下处理：线头绝缘层应剥去多一些，在进一步将线芯绞紧前，线芯端头分三级剪去多余部分。以 7股线为例，宜 2 股剪得最短；4 股稍长，长出单股线芯直径的 4 倍；另 1 股最长，长得应能在 4 股稍长线芯上紧缠两圈的需要量，待多股线芯作进一步绞紧后，把这股最长线芯紧缠在端头上。这样，能使线头的线芯端头略大些，在压紧螺钉松动时，即使导线稍受外力牵拉，也不易脱出孔。

②当孔过大时，可用一根单股线芯(直径应根据孔大于线芯直径的多少而定) 在已作进一步绞紧后的线芯上进行紧密的排绕一层，如图 19(b)所示。然后进行连接。

③当孔过小时，通常是导线载流密度选用过低所致。因此，可把多股线芯处于中心部位的线芯剪去(7股线剪去一股，19 股线剪去 1～7 股)，然后重新绞紧，进行连接；如图 19(c)所示。

④不管单股线芯或多股线的线头，在插入孔时必须插到底。同时，导线绝缘层不得插入孔内。

3. 线头与螺钉端子的连接方法

对于电流容量较小的单股线芯，在连接前，应把线芯弯成压接圈(俗称羊眼圈)。对于电流容量较大的多股线芯，在连接前，一般都应在线芯端头上安装接线耳。但在电流容量不太大且线芯截面积不超过 lO mm2的 7 股线连接时，也允许把线头线芯弯成多股线芯压接圈进行连接。此外，在螺钉端子上连接时，还经常遇到软导线的正确连接问题。

（1）连接的工艺要求

压接圈和接线耳必须压在垫圈下边，压接圈的弯曲方向必须与螺钉的拧紧方向保持一致，导线绝缘层切不可压入垫圈内，螺钉必须拧得足够紧，但不得用弹簧垫圈来防止松动。连接时，应清除垫圈、压接圈及接线耳上的油垢。
