检修康佳力信KIP074 7D02168-1逆变器板(一)
来源:本站整理  作者:佚名  2012-05-28 16:57:05



康佳液晶彩色电视采用的力信 KIP0747D02168—1(34004684)电源板为电源与逆变器二合一板,主要应用于康佳 LC26ASl2、LC26CS20、LC26DT08、LC26ES20、LC26ES26、LC26ES30 等液晶彩电中。

其中电源部分集成电路采用 FAN7529 SO P-8+TEAl532C 组合方案。逆变器板部分驱动控制集成电路采用 OZ964SN,配合 4 只 2 A/600 V 的 MOSFET 开关管和 4 个升压变压器组成的升压电路,为 4 只背光灯管提供交流高压。



一、逆变器板工作原理

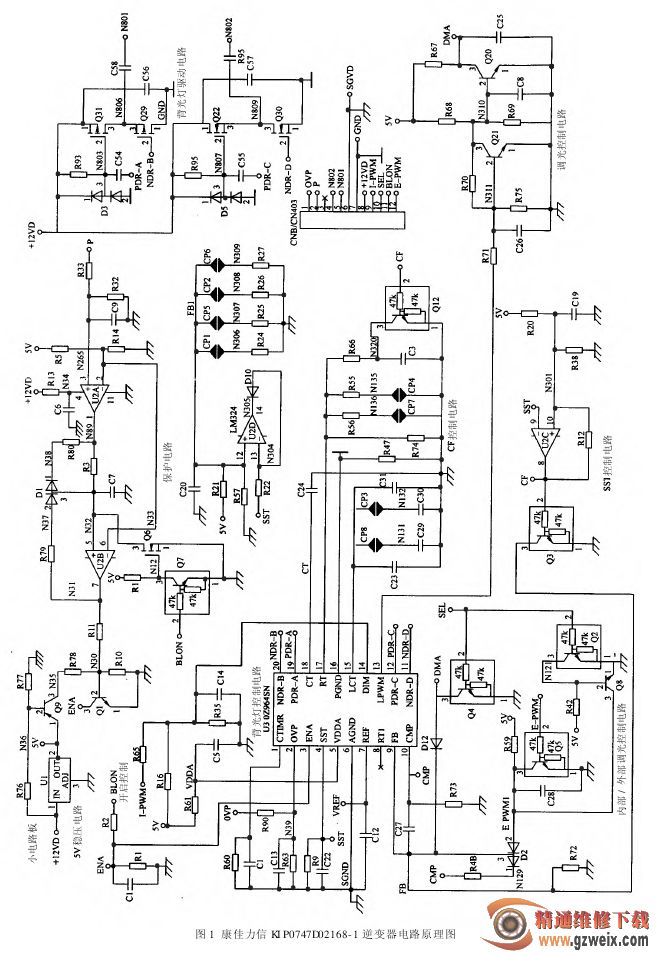

康佳液晶彩电采用的力信 KIP0747D02168-1(34004684)逆变器板如图 1~图 4 所示(图 2~图 4 见下期)。主要由背光控制电路、激励电路、高压形成电路三大部分组成。电源部分输出的 12 VD 电源,为逆变器激励部分供电,开关电源 PFC(功率因素校正)电路输出的 400 V 电压为逆变器的高压部分供电。开机后,主电路控制系统向电源板背光灯逆变器电路送去开启电压和亮度控制电压,逆变器电路启动工作,将输入的直流电压转换为接近于正弦波的交流高压,去点亮液晶显示屏内部的背光灯。



1. 逆变器基本电路

(1)背光控制电路

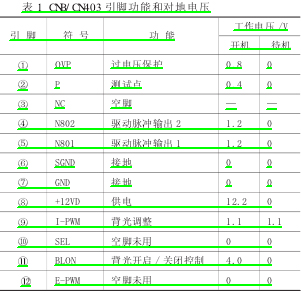

①背光控制电路参见图 1 所示(图见下页)。单独设置在一块小电路板上,通过连接器 CNB 与主电路板CN403 相连接,其连接器的引脚功能和对地参考电压见表 1。小电路板上的背光控制电路主要由 U3(OZ964SN)内、外部电路构成,U3 输出的 4 路驱动脉冲信号,放大后,经连接器的④、⑤脚向主板的激励电路输出脉冲信号。

关键词:逆变器板
