二、故障检修步骤与方法
由于该故障既涉及到屏内部器件，又涉及到屏外部电路，所以实修时应先测最逻辑板的相关点直流电压．以区分故障部位在屏内部还是外部，具体检修步骤如下：
第一步：测量逻辑板的供电（即上屏电压）是否正常。
逻辑板的供电测试点为保险电阻前端，若测得此电压为0V，则检查主板上的上屏电压控制电路。若上屏电压偏低，则拔下上屏线，测量主板上的上屏电压输出端电压．若仍偏低．则故障在上屏电压控制电路及其输入电压电路中；若正常，则说明逻辑板上有局部短路现象。
第二步：测量逻辑板上的供电保险是否正常。
若测得该保险管已熔断，切不可贸然换新后试机，而是应检查其后级有无短路现象。导致该保险管熔断的常见原因是后级DC-DC电路短路，或者是该供电滤波电容短路。对于前者，需进一步检查；对于后者，应先找到这类贴片电容，如图9所示，电容C17～C19为滤波电容，需拆下单独检测，若已漏电，可用10μF/25V的电解电容代换。
另外，在部分逻辑板上，供电输入端对地接有保护二极管，若该二极管击穿，也会导致供电保险管熔断。若上屏电压为5V，该保护二极管可用稳压值为5.6V的稳压二极管代换；若上屏电压为12V，该保护二极管可用稳压值为13V的稳压二极管代换。
第三步：测量逻辑板上的DC-DC电路输出电压是否正常。
实修时，若测得VGH、VGL、VDD、VDA电压中某组异常，则检查相应的电压变换元件及后级负载；若这几组电压均不正常，通常说明电压变换控制芯片未工作，这时应先检查芯片的供电及使能控制信号，再检查其外围元件，最后代换电压变换芯片。

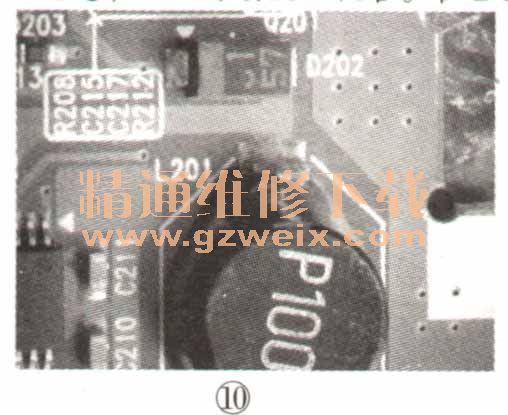

小技巧：在逻辑板的DC-DC电路中，电压变换芯片外接有电感及续流二极管等元件，如图10所示，L201为输出电感，D202为续流二极管。在DC-DC电路正常工作时，用万用表测量D202两端的正向电压会高达数十伏特。如测得D202两端的正向电压为0.6V左右，则表明电压变换芯片未振荡工作。
值得注意的是，由于VGH、VGL、VDD、VDA及灰度等电压的带载能力不强，若相应的负载漏电也会导致其电压下降。实修时，若逻辑板与液晶屏的排线可以断开，则可先断开这些排线再上电检测，如图11所示，若电压恢复正常，则说明故障点在液晶屏内部；否则，故障上在逻辑板上。

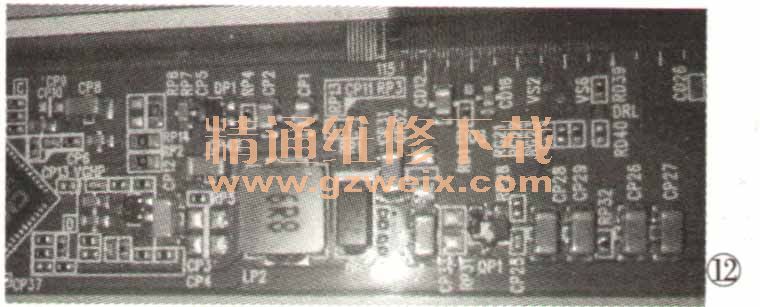

值得注意的是，在部分液晶彩电中，逻辑板为一长条形电路板，位于屏背后的上方。该板与屏连接的排线（叶称TAB排线）是压焊在印制板上的，不能直接取下。在这类逻辑板中，TAB排线的接头焊点非常密集，受潮后焊点间易出现漏电现象，从而将VGH、VGL等电压拉低，出现灰屏故障。实修时，可先用户无水酒精将TAB排线接头焊点清洗干净，再用户吹风机吹干。
第四步：检查LVDS信号是否正常。
LVDS信号测试点既可在逻辑板的上屏线接口处，也可在主板的上屏信号输出插座处，如图13所示。正常时，主芯片输出的LVDS信号的直流电压约为1.2V。如有条件可用示波器测量LVDS信号波形来进行更为准确的判断，正常波形如图14所示。

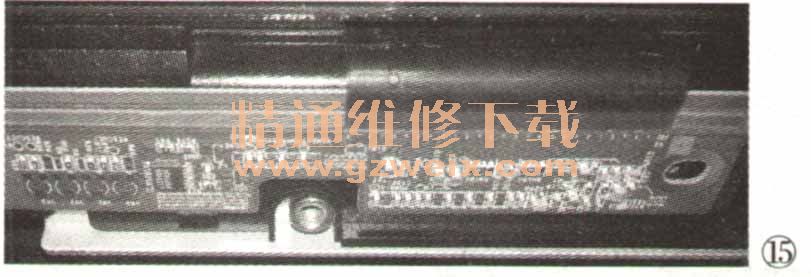

若测得主板送给逻辑板的LVDS信号正常，并且逻辑板的各关键点电压也正常，则故障部位在液晶屏内部的行、列驱动电路中，这时就需拆开液晶屏上的边框，对与液晶面板相连的行、列驱动电路进行检查，如图15所示。
