1海信液晶彩色电视2100开关电源维修资料

    2100电源板应用于海信TLM52V78KN系列等液晶彩色电视中。
    该电源板由四部分组成：一是以集成电路NCP1653A （N801）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路N901为核心组成的副开关电源，产生+5VS和＋20V电压，+5VS为主板控制系统供电；三是以集成电路NCP1395A （N802）为核心组成的主开关电源，产生24V, 18V, 12V电压，为主板和逆变器板供电；四是由集成电路NCP1579 （N905）和双MOs开关管NTMD4820N （N906）为核心组成的5VM电压形成电路，将主电源输出的＋12V转为5VM电压，为主板小信号处理电路供电。

    开关机电路由V905、光耦合器N904和晶体管V903组成，采用控制PFC电路N801和主开关电源驱动电路N802的VCC供电的方式。接通市电电源后，副电源首先工作，产生＋20V和＋5VS电压，其中+5VS为控制系统提供电源，二次开机后开关机控制电路将＋20V电压送到N801和N802驱动电路，PFC电路和主电源启动工作，为整机提供24V, 18V, 12V电压，同时12V电压形成5VM电压，为主板小信号处理电路供电，整机进入开机状态。

   该电源板的集成电路引脚功能和维修数据如表13～表16所示。

表13 NCP 1653A （N801）引脚功能和维修数据

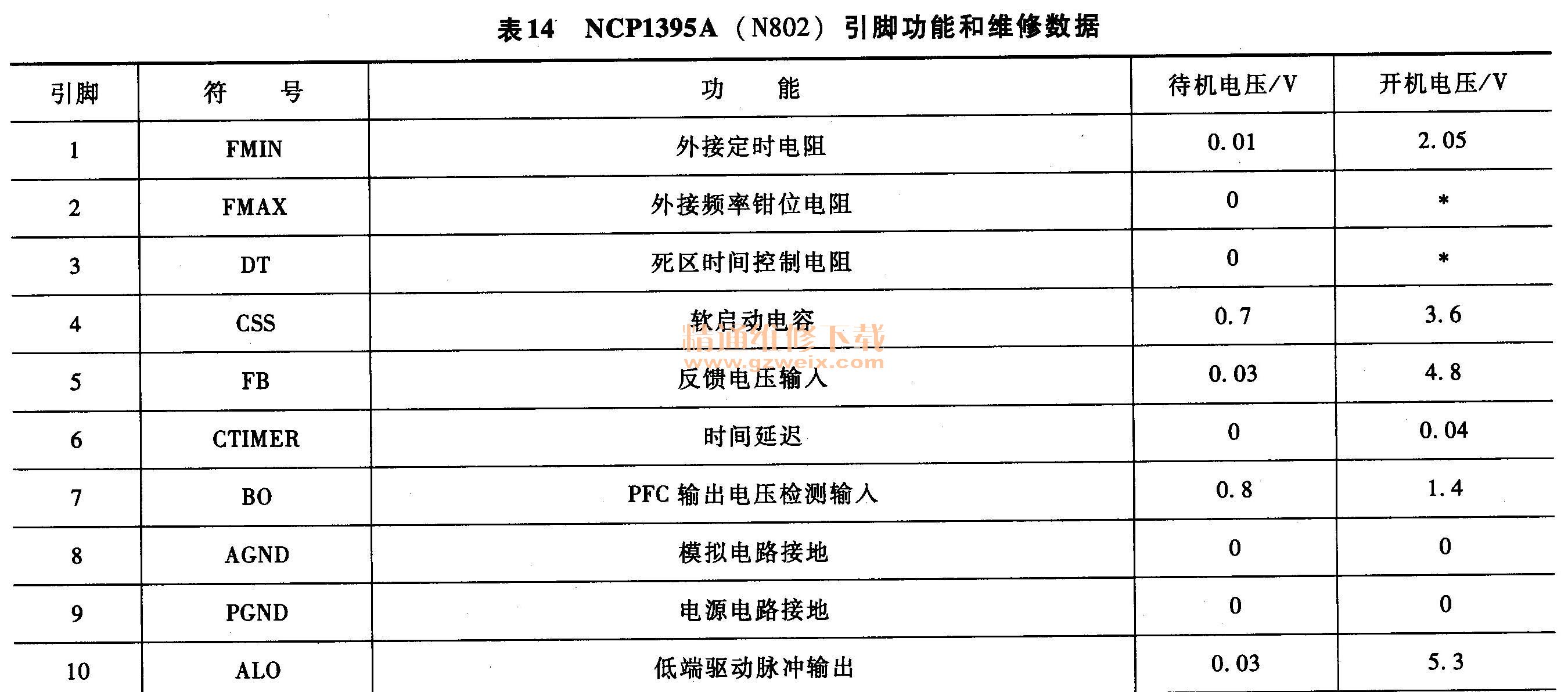

表14  NCP1395A （N802）引脚功能和维修数据

表15  N901的引脚功能

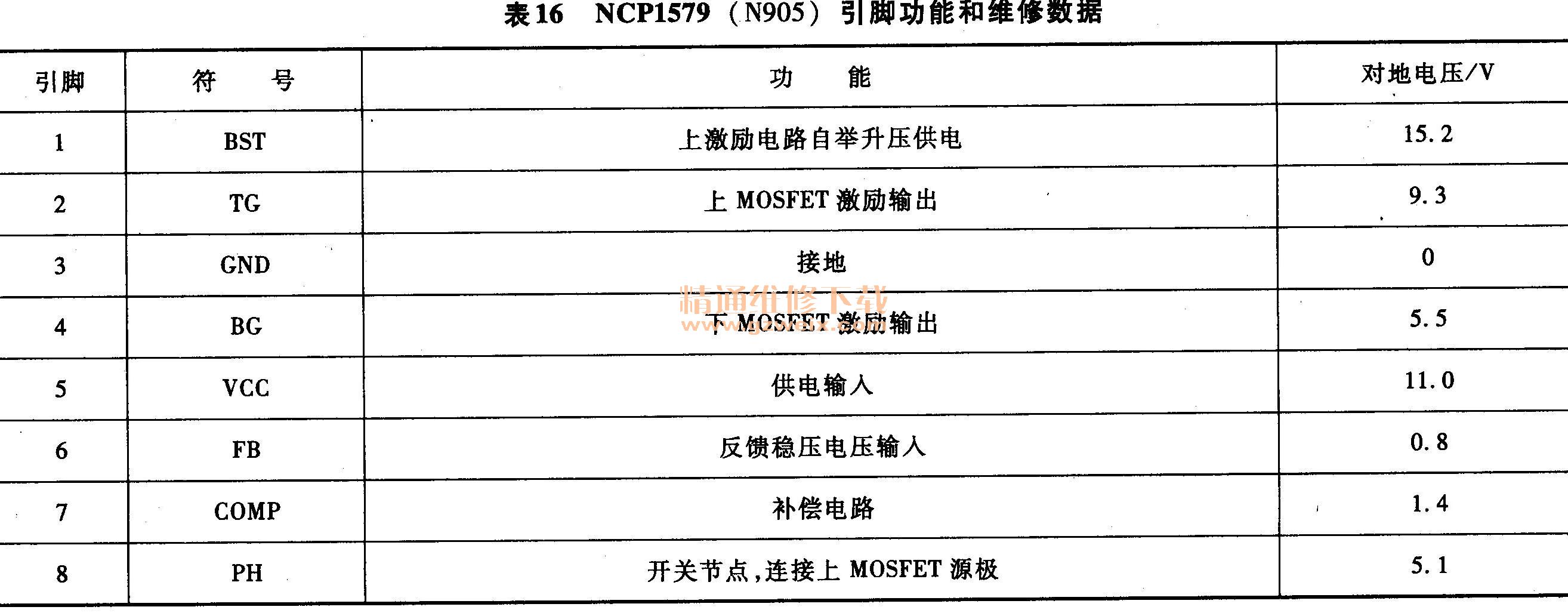

表16  NCP1579 （N905）引脚功能和维修数据
