1海信液晶彩色电视1673开关电源维修资料

    1673电源板应用于海信TLM40V68PK, TLM37E29/X, TLM37P69D, TLM37V68, TLM37V86K,
TLM37088P、TLM40E69PK、TLM40V66PK、TLM40V68P、TLM40V69PK、TLM40V69P, TLM40V86PK、
TLM4236 P、TLM42V66PK、TLM42 V66PKY、TLM42 V67 PK、TLM42 V67 PKY、TLM42V68P、TLM42 V68 PA、TLM42 V68 PK、TLM420 V68 PKA、TLM42 V68 PM、TLM42 V86 PK、TLM42V86PKV、TLM47 V69 PK、TLM47 V8 8 PK等大屏幕液晶彩色电视中。

    该电源板由四部分组成：一是以集成电路MC33262DR2G （N811）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路LNK564 （N901）为核心组成的副开关电源，产生＋5VS电压，为主板控制系统供电；三是以集成电路NCP1396ADR2G（N831）为核心组成的主开关电源，产生24V, 1$V, 12V电压，为主板和逆变器板供电；四是由集成电路NCP1579DR2G（ N904）和双MOs开关管NTMD4820NR2G （N905）为核心组成的5V-M电压形成电路，将主电源输出的+ 12V转为5VM电压，为主板小信号处理电路供电。
    开关机控制电路由V901和继电器J801为核心组成，采用控制PFC电路和主开关电源AC220 V市电输入的方式。接通市电电源后，副电源首先工作，产生VCC和+ 5VS电压，为控制系统提供电源，二次开机后，主板控制系统输出高电平STB电压，V901导通，J801吸合，将AC220V市电送入主整流滤波电路，整流滤波后，经P,FC电路校正并提升为＋380V后，为主电源供电，主电源启动工作，产生24V, 18V,12V电压，为主板和逆变器板供电。待机时STB变为低电平，V901截止，J801释放，切断PFC电路和主电源的供电，主电源停止工作。

    该开关电源在主电源N831的6脚和9脚外部设有以V831和比较放大电路N832为核心的过电压保护电路，主电源输出的脉冲电压，经反馈分压电路取样后送到N832的输入端，当输出电压过高时，N832导通增强，V831导通，向N831的6, 9脚输入高电平触发电压，N831内部保护电路启动，主电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表3～表6所示。

表3  LNK564P （N901）引脚功能和维修数据


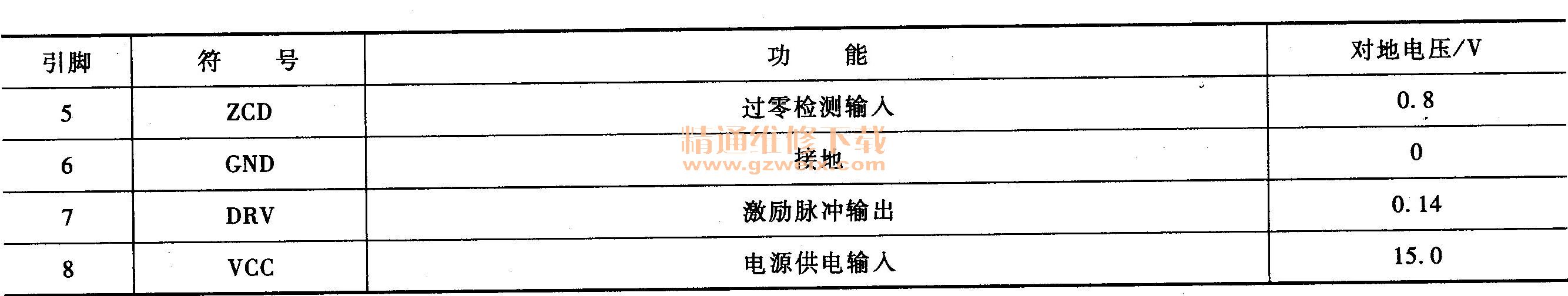

表4  MC33262DR2G （N811）引脚功能和维修数据

表5  NCP1396ADR2G （N831）引脚功能和维修数据

表6   NCP1579DR2G （N904）引脚功能和维修数据
