例2：一台海信LED32K10彩电（RSAG7.820.4801主板），伴音正常，白屏。
    分析检修：该机主板简称4801主板，安装有逻辑处理电路。根据故障现象分析，主要检查N30（MAX17126）及其外围电路，如图19所示。MAX17126是一块带有VCOM放大器和高压Gamma参考电压的多通道电源芯片，采用48脚7mmx7mm的TQFN封装方式。

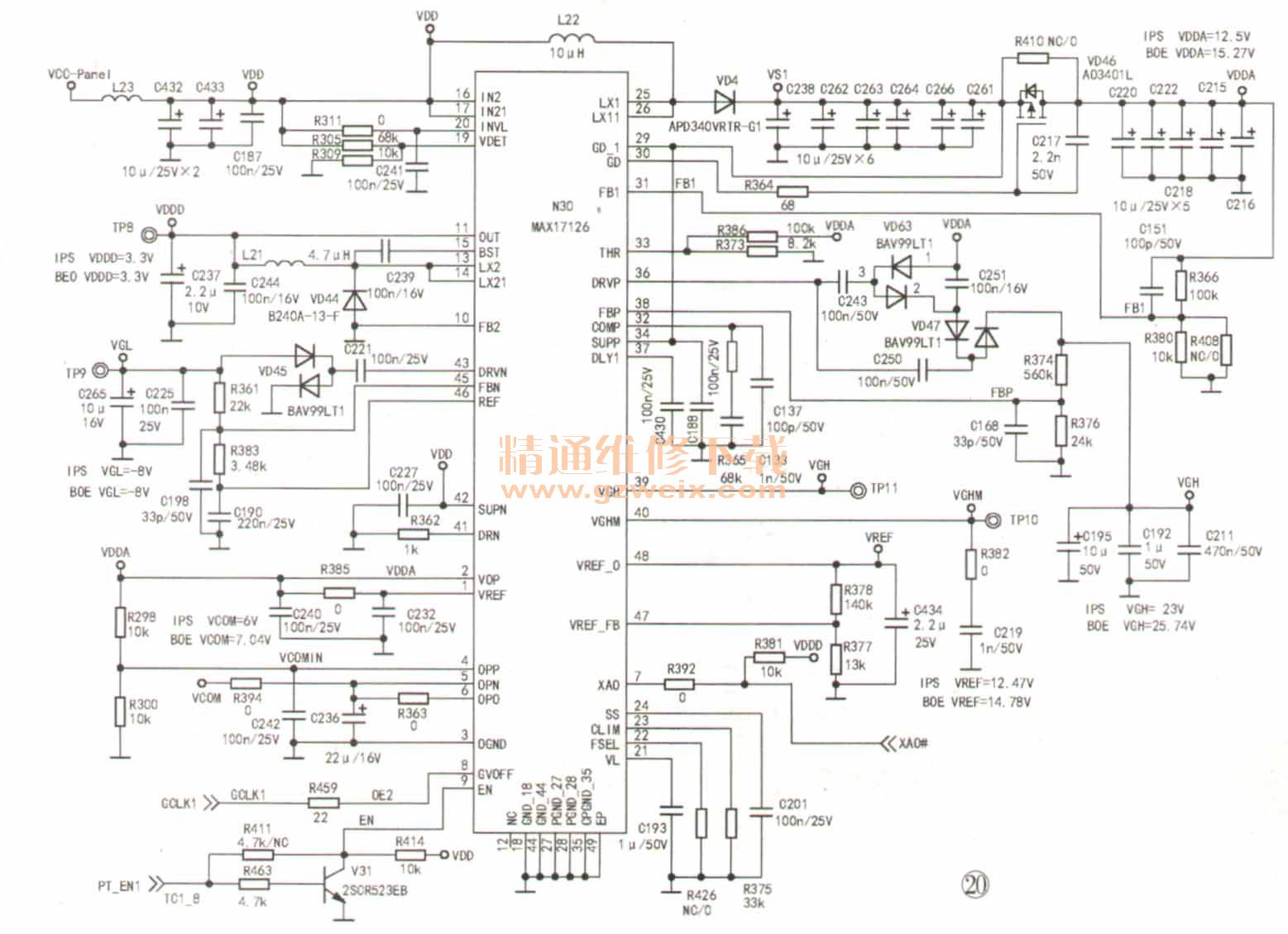

    另外，该主板背面标注有相关测试点：TP8表示VDD，正常值为3.3V； TP9表示VGL，正常值为－5.6V； TP10表示VGHM，正常值为24.8V； TP11表示VGH，正常值约为27V，相关电路如图20所示。

    上电测得N30供电（VDD）为正常值3.3V，VGL电压为-6V，但VGH电压仅为7.6V，明显异常，这说明N30工作不正常。检查N30引脚无虚焊现象，怀疑N30损坏，换新后故障排除。
    由于MAX17126底部有接地片，因此在焊接MAX17126前要先将焊盘清理干净，在引脚上涂少量松香，并植上一点锡，对准位置后用热风枪吹焊，在引脚焊锡全熔化后用镊子轻轻压一下，确保接地良好。
    提示：采用4801主板的海信液晶彩电还易出现不定时白屏、灰屏故障，原一因多是N30到液晶面板的电路过孔接触不良，将这些过孔直接用导线连接即可。
