液晶彩色主板故障检测与代换技能

来源：本站整理作者：佚名 2016-01-08 11:06:24

    主板也叫主控板、信号处理板，它的功能是最多的，不仅可以接收信号、信号选择、视频解码、格式变换、伴音信号处理，而且还是整机的控制中心，所以电路结构复杂、元器件众多。
    一、主板的识别
    主板是液晶彩电内体积最大的一块电路板，典型的主板实物如图20所示。

    二、主板的工作条件电路
    虽然液晶彩电主板种类繁多，但它们都有相同的工作条件电路。主板的工作条件电路比较简单，就是供电和控制电路。
    电源板上的副电源工作后，由它提供的＋5VS电压为主板上的微控制器（MCU）电路供电；按遥控器或面板的开机键开机后，MCU应为主电源提供开机信号，主电源工作后，由其提供的12V电压不仅为主板上的伴音功放电路供电，而且经低压稳压电源输出5V、3.3V、1. 8V等直流电压为信号处理电路供电。
    三、主板的故障现象
    液晶彩电主板常见故障，一是整机不工作；二是始终处于待机状态；三是开机后自动返回待机状态；四是无光栅、无屏显、有伴音；五是黑屏（或白屏）、有屏显、有伴音；六是图像正常，无伴音或伴音异常；七是TV或AV等机外某个接收状态无信号；八是缺少部分功能。

    四、主板故障判断方法与技巧
    1．直观检查法
   （1）对于TV或AV、HDMI、VGA某个模式无图像、无伴音的故障，确认信号源正常后，则可确定主板异常。
   （2）对于TV、AV模式都出现黑屏或白屏（无图像）或图像异常、伴音正常的故障，若主板能给逻辑板提供工作电压，基本说明主板正常，可确定是逻辑板或液晶屏异常；若无该电压输出，则说明主板异常。
   （3）对于TV、AV模式都出现图像正常、无伴音或伴音异常的故障，可说明主板异常。少量液晶彩电的伴音功放电路未设置在主板上，对于此类彩电还需要检测伴音功放板。
   （4）对于频道数量不够或跑台故障，可说明主板异常。
   （5）对于图像正常、无屏显的故障，可说明主板异常。
   （6）对于黑屏、无伴音、待机指示灯亮故障，遥控开机指示灯无变化时，多为主板异常。
    2．测且电压法
   （1）对于整机不工作的故障，测待机电源输出的＋5VS（5.38V）电压是否正常，若正常，说明主板异常，如图21所示。若电压较低，断开主板的供电后，若电压依旧，说明电源板异常；若电压恢复正常，说明主板异常。

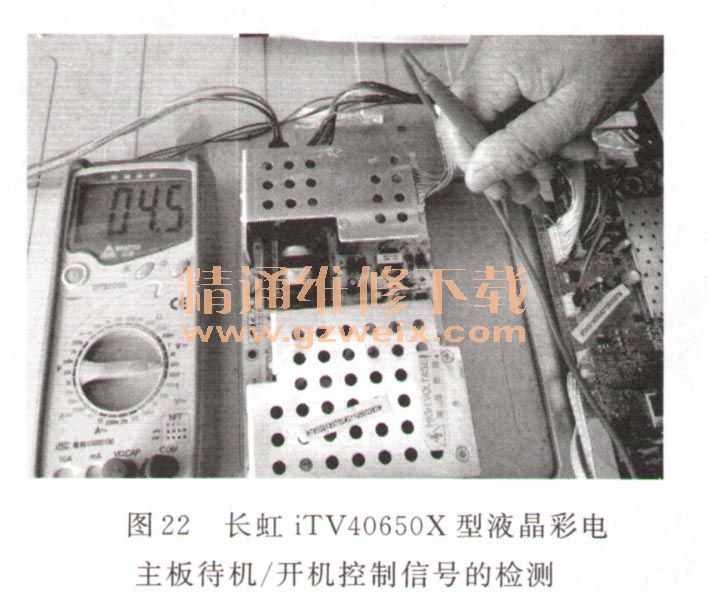

   （2）对于始终处于待机状态的故障，测主板的开／待机控制信号输出端有无4. 5 V的开机信号输出，若有，说明主板正常，如图22所示；若没有，确认主板的＋5VS供电正常后，则可确定主板上的MCU电路异常。

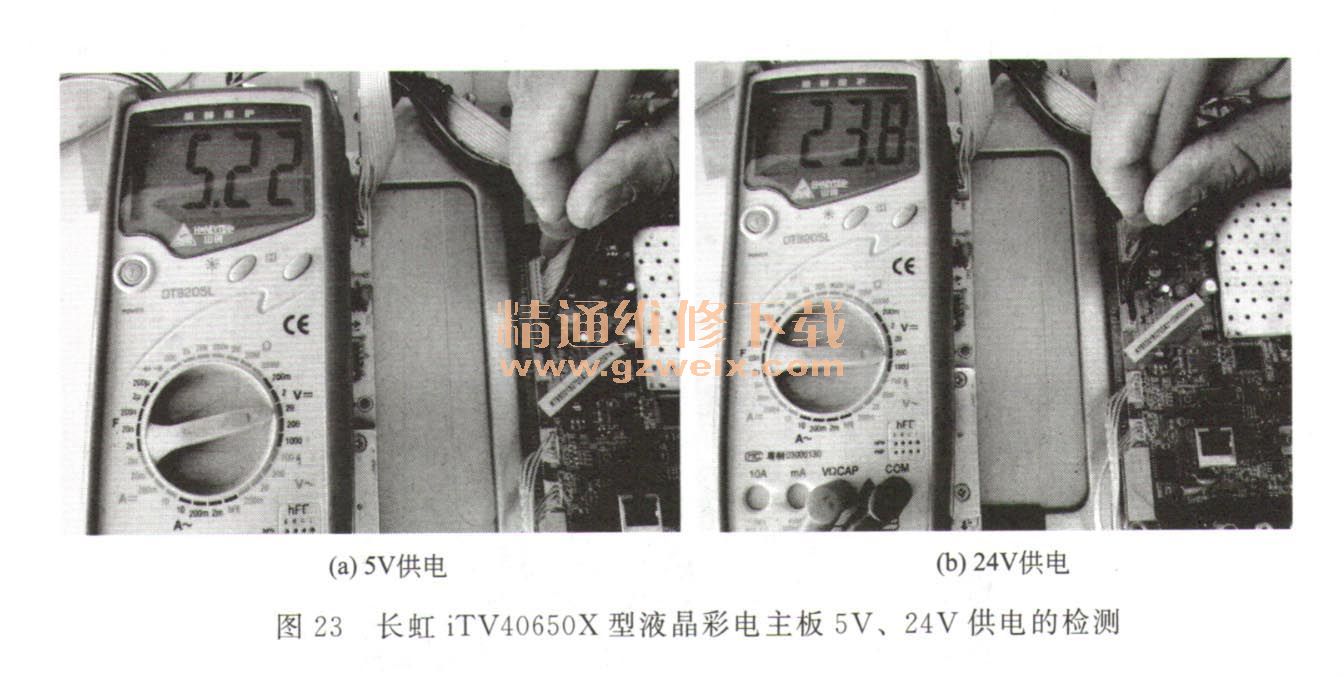

   （3）对于无伴音、无图像的故障，测量主板的5V、24V供电是否正常，如图23所示。若正常，说明主板电路异常；若不正常，检查电源板。
