例3：一台40英寸乐华LED液晶彩电（VST59机芯），灰屏，伴音及遥控、键控均正常。
    分析检修：试机，能隐约看见暗淡的光栅，即背光亮，由此判断电源与背光驱动电路正常，故障部分应在主板或逻辑板上。测得逻辑板的供电电压为0V，正常时应为12V。断电测得逻辑板并无短路现象，怀疑主板的上屏电压控制电路有问题。

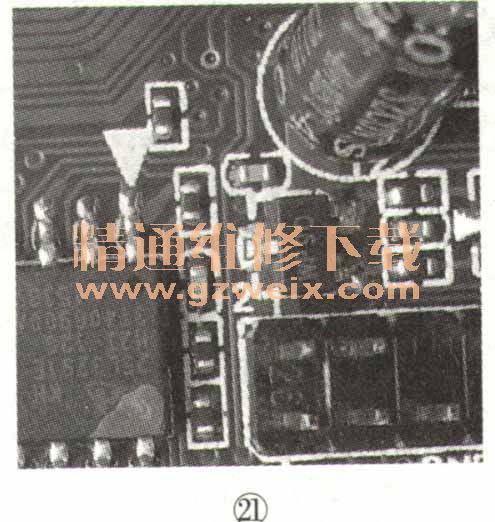

    该机的上屏电压从主板的上屏线插座的1～3脚输出。顺着线路查看，发现该插座的1～3脚与一只3脚贴片元件的中间引脚相连。该贴片元件的型号标注为“WP90”如图21所示。根据原理分析，此贴片元件应为场效应管，在此电路中起开／关作用。由于该场效应管中间引脚为漏极（D），现作为电压输出端，故判断其为P沟道场效应管。

    上网查询“WP90”型场效应管的参数无果，于是通过该管在电路中的作用估计：耐压应不低于16V，最大电流应不低于1A。由于手头没有这类小型P沟道场效应管，于是从一块废弃的高压板上拆得一只P沟道功率管D413（耐压为40V，最大电流可达12A，D、S极间的导通电阻小于45mΩ，完全能满足上屏电压控制电路的要求），对应引脚接好线，并作好元件间的绝缘处理，最后将D413固定在空隙处，如图22所示。通电试机，故障排除。
