海信液晶彩色电视2123开关电源
来源:本站整理  作者:佚名  2013-06-27 14:51:19

1海信液晶彩色电视2123开关电源维修资料
    2123电源板应用于海信TLM42V86PK系列等大屏幕液晶彩色电视中。
    该电源板为开关电源和背光灯逆变器二合一板,开关电源部分由两部分组成:一是以集成电路NPC33262 (N810)为核心组成的PFC电路,将整流滤波后的市电校正后提升到380V为主开关电源和电源板上的逆变器电路供电;二是以集成电路OB2269CAB (N920)为核心组成的主开关电源,产生14V,5V电压,为主板和电源板上的逆变器电路供电。逆变器部分由三部分组成:一是由以OZ9938 (N701)为核心组成的振荡驱动控制电路,产生驱动激励脉冲,并对背光灯亮度和点灯进行控制,设有过电压保护电路;二是以V702, V703, V705, V706, 1701组成的推动电路和大功率MOs开关管V707, V708, 1702为核心组成的一丰桥式推挽电路,将激励脉冲放大后,推动升压变压器;三是以6只升压变压器T7091714组成的升压输出电路,将推动输出变压器的脉冲电压升压后,变为数千伏的交流电压,将背光灯点亮。

    开关机电路分为两部分:一是由V926、光耦合器N924和晶体管V925组成的VCC控制电路,开机时为控制PFC电路N810驱动电路VCC供电,PFC电路启动工作,将主电源和逆变器的供电提升到380V,待机时切断VCC供电,PFC电路调整工作,主电源和逆变器的供电降低为300V。二是由V926, V921,V923, V924组成的12V和5VM电压控制电路,开机时输出12V和5VM电压,为主板等负载电路供电;待机时切断12V和5VM电压,主板电路停止工作,进入待机状态。

    该开关电源在逆变器部分,设有过电压检测保护电路,当发生过电压故障时,检测电路向N701的6脚送入高电平,N701内部保护电路启动,逆变器电路停止工作。
    该电源板的集成电路引脚功能和维修数据如表10~表12所示。

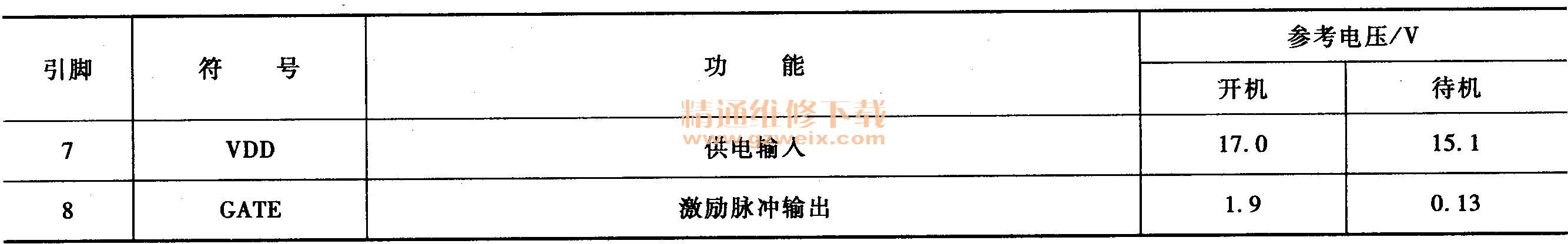

表10  NCP33262 (N810)引脚功能和维修数据


表11  OB2269CAP (N920)引脚功能和维修数据

表12  OZ9938 (N701)引脚功能和维修数据

[1] [2]  下一页
