( 1)单路6位LVDS（低压差分信号）位接口
单路 6 位 LVDS 位接口用来驱动 6 位液晶面板，使用单路方式传输 RGB 数据，也称 18 位(R、G、B 各 6位)LVDS 接口。
( 2)双路6位LVDS接口
双路 6 位 LVDS 接口用来驱动 6 位液晶面板，使用奇／偶像素双路方式传输 RGB 数据，也称 36 位(奇／偶 RGB 各 6 位)LVDS 接口。
( 3) 单路 8 位 LVDS 位接口
单路 8 位 LVDS 位接口用来驱动 8 位液晶面板，使用单路方式传输 RGB 数据。也称 24 位 LVDS 接口。
( 4) 双路 8 位 LVDS 接口
双路 8 位 LVDS 接口用来驱动 8 位液晶面板，使用奇／偶像素双路方式传输RGB 数据，也称 48 位 LVDS 接口。
( 5) 单路 10 位 LVDS 接口
单路 10 位 LVDS 接口用来驱动 10 位液晶面板，使用单路方式传输 10 位的 RGB 数 据(R0～R9、G0～G9、B0～B9)。
( 6) 双路 10 位 LVDS 接口
双路 10 位 LVDS 接口用来驱动 10 位液晶面板，使用双路方式传输 10 位的 RGB 数据(奇路 为 ：R00 ～R09、GOO ～G09、BOO～B09，偶路为：RE0～RE9、GE0～GE9、BE0～BE9)。
需要说明的是，对于高分辨率的液晶屏，由于分辨率很高，信号的码率也相应提高，单路 LVDS 传输已不堪重负，所以，一般采用双路的 LVDS 接口(即需要两片 LVDS 发送芯片和两片 LVDS 接收芯片)，以降低每一路 LVDS 的速率，保证信号的稳定性。
5. 主板侧 LVDS 输出接口电路的配置

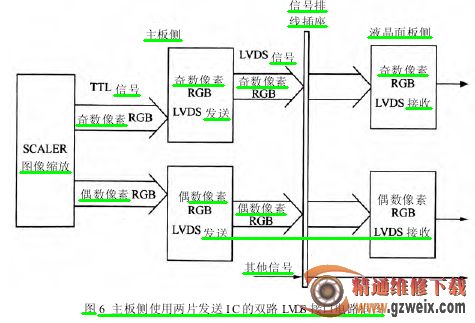

图 6 所示为双路传输 RGB数据的 LVDS 接口电路方案之一。在这种电路配置方案中，使用了两片 LVDS 信号发送 IC：一片 IC 发送奇数像素的 RGB 数据；另一片 IC 发送偶数像素的 RGB 数据。

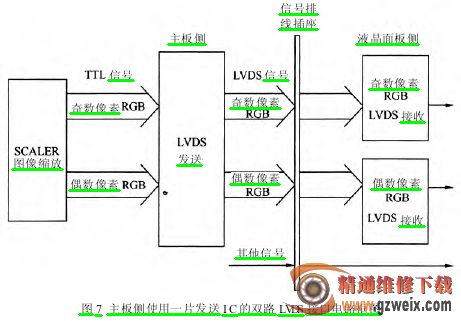

图 7 所示为双路传输 RGB 数据的 LVDS 接口电路方案之二。在这种电路配置方案中，只使用了一片LVDS 信号发送 IC。

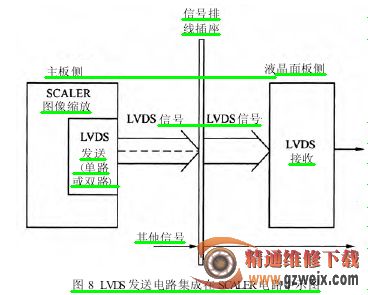

图 8 所示电路方案中没有使用单独的 LVDS 信号发送 IC，LVDS 信号发送电路已经集成在液晶彩电SCALER（图像缩放）电路中。
6. LVDS 接口电路的基本组成

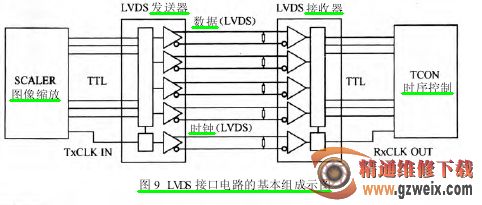

在液晶彩电中，LVDS 接口电路位于液晶彩电SCALER 电路与液晶面板之间，它由主板侧的 LVDS 信号发送电路(发送器)和液晶面板侧的接收电路(接收器)共同组成，如图 9 所示。LVDS 发送器将 SCALER 电路输出的 TTL 电平并行 RGB 数据信号和控制信号转换成低电压串行 LVDS 信号，然后通过主板与液晶面板之间的柔性电缆(排线)将信号传送到液晶面板侧的LVDS接收器，LVDS 接收器再将串行信号转换为 TTL 电平的并行信号送往后续电路(一般是定时控制器 TCON)。

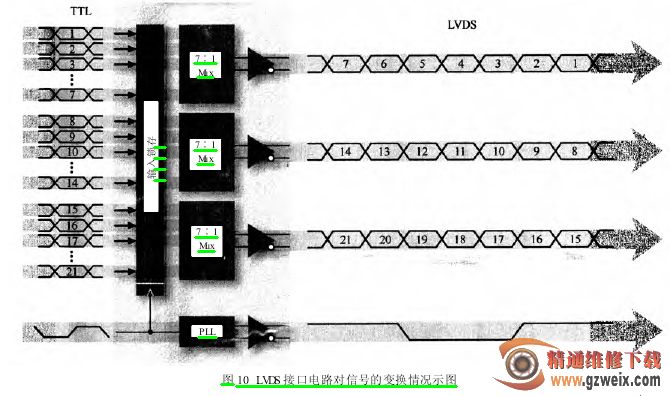

图 10 所示为 LVDS 接口电路对信号并行／串行的变换情况。

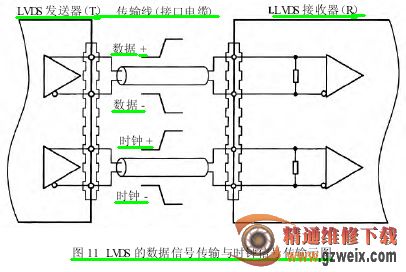

LVDS 发送 IC 在将并行的TTL 电平 RGB 信号转换成串行的LVDS 信号向 LVDS 接收 IC 传输时，还必须有时钟信号的参与，如图 11 所示。LVDS 发送 IC 在传输时钟信号时也采用差分对的形式。在 LVDS 电路中每一个数据传输通道或时钟传输通道的输出都称作一个信号对，一般来说，在液晶彩电中使用的 LVDS 集成电路(LVDS 发送 IC 或接收IC)至少要有 4 个通道(或称 4 对)。
