7．LVDS 发送 I C

下面介绍典型 LVDS 发送 IC。

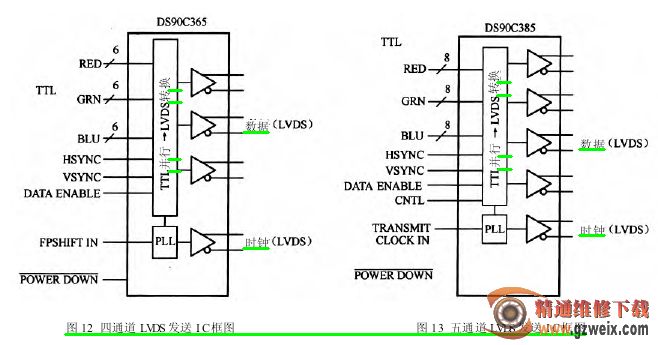

图 12 所示为 4 通道 LVDS 发送 IC 框图。其中包含了 3 个数据信号(包括 RGB、数据启动、行场同步信号)通道和 1 个时钟信号发送通道。

4 通道 LVDS 发送

IC 主要用来驱动 6 位液晶面板，使用 4 通道 LVDS 发送 IC 可以构成单路 6 位 LVDS 接口电路和奇／偶双路 6 位 LVDS 接口电路。在美国 NS 公司的 LVDS 发送IC 中，常用 TxOUT0、TxOUTl、TxOUT2 来表示这 3 个数据通道。

图 13 为 5 通道 LVDS 发送 IC 框图。它包含了 4个 RGB 数据信号通道和 1 个时钟信号发送通道。5 通道 LVDS 发送 IC 主要用来驱动 8 位液晶面板，使用 5通道 LVDS 发送 IC 可以构成单路 8 位 LVDS 接口电路和奇／偶双路 8 位 LVDS 接口电路。

图 14（图见下期）为 10 通道 LVDS 发送 IC 框图。以DS90C387 为例，其中，图的左侧为详细框图，右侧为简化框图。在详细框图中可看出，它包含了 8 个 RGB 数据信号通道和 2 个时钟信号发送通道，10 通道 LVDS 发送IC 主要用来构成奇／偶双路 8 位 LVDS 接口电路。

在 10 通道 LVDS 发送 IC 中，设置了两个时钟脉冲输出通道，这样做的目的是可以更加灵活地适应不同类型的 LVDS 接收电路配置方案。当接收电路同样使用一片 10 通道 LVDS 接收 IC 时，只需使用一个通道的时钟信号即可；当接收电路使用两片 5 通道 LVDS 接收IC 时，10 通道 LVDS 发送 IC 需要为每个 LVDS 接收 IC提供单独的时钟信号。

一般而言，液晶面板的分辨率越高，通过 LVDS 接口电路向液晶面板传送的数据量就越大，也就需要LVDS 发送 IC 使用更多的数据通道来传送数据。对于液晶彩电，使用最多的是双路 8 位 LVDS 接口电路；对于大屏幕液晶彩电，则采用双路 10 位 LVDS 接口电路。

8. LVDS 发送 I C的输入信号

LVDS 发送 IC 的输入信号来自液晶彩电 SCALER电路，与 TTL 接口电路相同，LVDS 发送 IC 输入信号也包含数据信号、时钟信号和控制信号这三大类信号。

( 1) 数据信号

为了说明的方便，我们将 RGB 信号以及数据选通 DE 和行、场同步信号都算作数据信号。

①在供 6 位液晶面板使用的 4 通道LVDS 发送 IC 中，共有 18 个 RGB 信号输入引脚，分别是红基色数据 R0～R5(6 位红基色数据，R0 为最低有效位，R5 为最高有效位)6 个，GO～G5 绿基色数据 6 个，6 个蓝基色数据 BO～B5，一个有效显示数据选通信号 DE(数据有效信号)输入引脚，一个行同步信号(HSYNC)输入引脚，一个场同步信号(VSYNC)输入引脚。也就是说，在 4 通道 LVDS 发送 IC 中，共有21 个数据信号输入引脚(在美国 NS 公司的 LVDS 发送IC 中，常用 TxlN0～TxlN20 来表示这 21 个数据信号输入引脚)。也可以说，4 通道 LVDS 发送 IC 可以处理21 位的输入数据。

②在供 8 位液晶面板使用的 5 通道 LVDS 发送 IC中，共有 24 个 RGB 信号输入引脚，分别是红基色数据R0～R7(8 位红基色数据，R0 为最低有效位，R7 为最高有效位)8 个，GO～G7 绿基色数据 8 个，8 个蓝基色数据 BO～B7，一个有效显示数据选通信号 DE(数据有效信号)输入引脚，一个行同步信号 HSYNC 输入引脚，一个场同步信号 VSYNC 输入引脚，一个备用输入引脚。也就是说，在 5 通道 LVDS 发送 IC 中，共有 28 个数据信号输入引脚(在美国 NS 公司的 LVDS 发送 IC 中，常用TxIN0～TxIN27 来表示这 28 个数据信号输入引脚)。也可以说，5 通道 LVDS 发送 IC 可以处理 28 位的输入数据。
