彩色电视机中故障率较高的部分,除了开关电源电路就是行扫描电路,而行扫描电路中又以行输出变压器(FBT)损坏最为常见。
一、行输出变压器的基本知识
行输出变压器简称 FBT,又称为行回扫变压器或行逆程变压器,是电视机中的主要部件。
1. 行输出变压器的作用
行输出变压器是组成输出高压电路的重要器件,电视机或显示器所需要的高压、中压和其他电路需要的低压要通过行输出变压器来获得。中、高压是利用行扫描逆程期间产生的半个周期谐振电压,通过行输出变压器的升压,经整流、滤波后获得的。
( 1) 行输出变压器的外形与结构

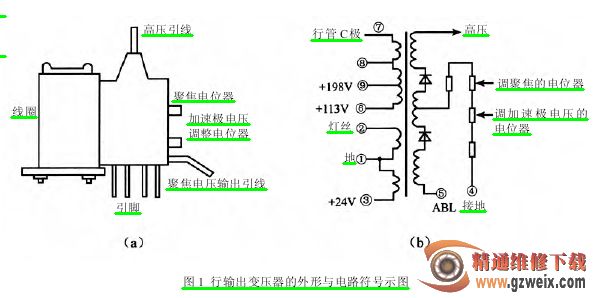

图 1 所示是某种彩色电视机的行输出变压器的外形与电路符号,其中图 1(a)所示是外形示意图。图 1(b)所示是电路符号,不同绕组结构的行输出变压器的电路符号有所不同。
从图 1(a)中可看出,左侧是高压和低压线圈,它们上、下排列,右侧顶部是高压引出脚,还有一根为聚焦电压输出引线。右侧还有两个调整电位器,上面的是聚焦电位器,调整其旋钮可以改变显像管上聚焦极电压。下面一个是加速极电压调整电位器,调整这一电位器可以改变显像管加速极上的直流电压,能改变显像管的亮度(一般不做电压调整)。
(2)行输出变压器引脚的分布方式

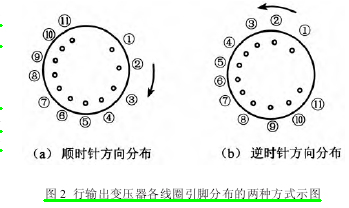

行输出变压器各线圈的引脚有顺时针方向分布和逆时针方向分布两种方式,如图 2 所示。不同型号的行输出变压器不仅引脚分布的方向不同,而且线圈的结构不同,引脚功能也不同。
二、行输出变压器的检测方法
由于行输出变压器工作在高频、高压脉冲状态下,因而对线圈的绝缘强度要求较高。当线圈的绝缘性能达不到要求时,就会造成行输出变压器线匝间(高压包的概率较大)短路。
下面介绍几种判断行输出变压器匝间是否短路的行之有效的方法。
(1)测行输出管集电极电流法
当怀疑行输出变压器短路时,拔掉行偏转线圈的插座(即断开行偏转线圈),再用吸锡烙铁吸掉除行输出变压器初级绕组的其他各引脚的焊锡(也可用注射针隔离法),将这些引脚与外接电路断开。
然后,通电开机,测量行输出管集电极电流,一般应为 40~75 mA,如果实测电流大于此值较多,则说明行输出变压器匝间有短路。
以上判断方法的道理很简单,因为在断开行输出变压器次级所带负载时,正常情况下初级只有较小的空载激励电流。若行输出变压器次级匝间短路,则次级将形成较大的短路电流回路,从而使初级电流大大增加。若是行输出变压器初级匝间短路,则初级电感量减少,故初级电流将增加。以上两种情况都将使行输出管集电极电流大大增加,且与其他电路无关。
上述方法最适合用于判断新行输出变压器的好坏。因为目前许多新购买的行输出变压器质量不过关,测量电阻值均在正常值范围,焊到电路板上时则不能正常工作,使维修人员产生错觉或误判。遇到这种情况时,只要用两根导线将行输出变压器初级连到电路相对应的位置,通电测量行输出管的集电极电流,就可判断出行输出变压器的好坏。
(2)测主电源电压及行输出电流的综合方法
目前,大多数彩色电视机的主电源所提供的电压为 108~130 V。该电压有的机型通过一只限流电阻经行输出变压器初级加至行输出管的集电极上。有的机型,则没有该限流电阻。
对于无过流保护电路的彩色电视机,当行输出变压器短路时,其主电源电压将会降至 50~90 V。关机后断开行输出的负载(即断开限流电阻,如无限流电阻,可断开主电源与行输出变压器间的连接点),用300Ω、50 W 的电阻或 60~100 W 的白炽灯泡作假负载再开机测主电源电压是否恢复正常,若仍不正常,则是开关电源有故障;若恢复正常,则再接上行负载并断开假负载,关机后测量主电源端对地的在路电阻,如果在路电阻值偏差较大,说明行负载有短路或变值现象,应检查相应的元器件;如果在路电阻值正常,说明行负载没有直流短路现象,基本上可以判断为行输出变压器短路。
