②其中 TW902 的④～⑥绕组感应脉冲由 DW903 整流、CW905 滤波后，得到 +18 V 直流电压，加到 HW901的③脚，替换下启动电路，为内部的控制电路和驱动级供电。TW902 绕组的⑦、⑧、⑨～⑩、11、12端产生的感应脉冲由D950、D951整流、C951、C952、L950、C953组成的π型滤波器滤波后，得到 +12 V 直流电压。

3. 稳压控制电路

稳 压 控 制 电 路 由 取 样 误 差 放 大 电 路 N951(KA431)、光电耦合器 N950 和 NW901 的④脚内部电路组成。KA431 是精密基准电压源，在 PWM(脉宽调制)环中作为外部误差放大器，通过对 +12 V 直流输出取样检测，将 +12 V 电压的变化转换成光电耦合器内发光二极管光电流的变化，再控制 NW901 的④脚的反馈电压来调整开关脉冲宽度，通过改变开关管的导通时间使 TW902 的①～②绕组中转换的能量增多或减小，维持 +12 V 稳定不变。

如果交流电压变化或负载变化引起直流 +12 V输出下降，则由 R953 和 R954 分压取样后，加到 N951①脚（控制端）的电压降低，与内部 2.5 V 基准电压比较后，输出误差电压减小，N951 的③脚电压升高，流过光电耦合器 N950 内发光二极管的光电流减小，光敏晶体管集射极内阻增大，NW901 的④脚反馈电压升高，经 PWM 比较后，R-S 触发器 Q 端输出方波脉冲宽度增大，末级 MOSFET 开关管导通时间延长，TW902绕组的①～②端储存能量增多，+12 V 电压回升到设定值。反之，N951①脚（控制端）电压升高，流过 N950内发光二极管的电流增大，将 NW901 的④脚的电压拉低，内部 R-S 触发 Q 端输出方波脉冲宽度变窄，MOSFET （MOS 场效应管） 开关管的导通时间缩短，TW902 的①～②绕组储存能量减小，+12 V 电压下落到设定值。

4. FSC- W0765保护电路

（1）过电压、欠电压保护：电源厚膜电路 NW901(FSC-W0765)内部设置了完善的过电压、欠电压保护电路。当稳压控制电路异常，引起 TW902 各个绕组产生的电压升高时，TW902 绕组的④～⑥端输出的脉冲电压经 DW903 整流、CW905 滤波获得的电压超过 25 V 后，被 NW901 的③脚内的过电压保护电路检测后，使开关管停止工作，实现过电压保护。启动期间，若启动电路为 NW901 提供的启动电压低于 15 V，NW901 内部的控制电路不能启动；启动后，若 TW902 的④～⑥绕组输出的脉冲电压经整流、滤波获得的电压低于 10 V，NW901 内的欠电压保护电路动作，开关管停止工作，实现欠电压保护。

（2）过电流保护：NW901 内部设置了完善的过电流保护电路。当负载短路，引起 NW901 内的开关管过电流时，NW901 内的过电流保护电路动作，开关管停止工作，实现过电流保护。

二、电源板故障维修

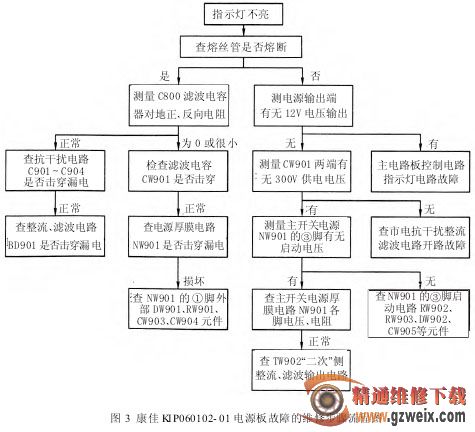

康佳 KIP060102-01 电源和逆变器二合一板，电源部分发生故障时，诱发的主要故障有无光、无图、无声的“三无”故障。检修时，可根据熔丝是否烧断、测量开关电源输出电压和电源电路关键点电压的方法，判断故障部位，图 3 所示(图见下页)是该电源板故障的维修步骤流程图。

“三无”故障的原因系主开关电源未能输出 +12 V直流电压。通过开机观察红色指示管是否发光和发光强弱可以判断主电源的工作状态。如果 LED 管无指示，一般是 NW901 损坏或未能起振工作。这时检查熔丝管F901 是否熔断，判断故障范围。
