一、电源板工作原理

康佳 KIP060102-01 电源和逆变器二合一板，电源部分电路框图如图 1 所示。电源部分电路图如图 2所示（图见下页）。采用新型电源厚膜电路 NW901(FSC-W0765)，没有 PFC（功率因素校正）电路和副开关电源，电路简洁可靠，输出 +12 V/2.5 A 的电压：一是为主电路板供电；二是为背光灯电路供电。

l . FSC- W0765 简介

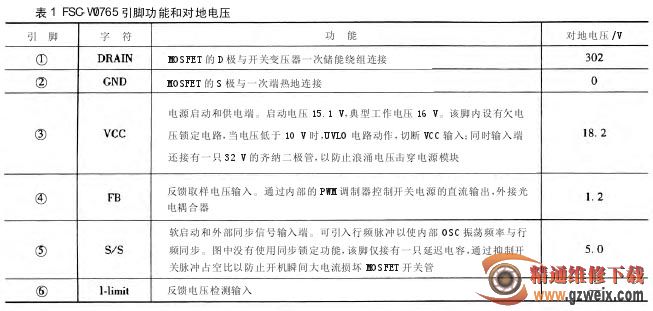

NW901(FSC-W0765)是 PWM（脉宽调制）控制芯片／MOSFET 的复合电源芯片。内部功能包括：基准电压源、振荡器、PIM 调制器、RS 触发器、驱动级、MOSFET 输出级以及过电流、过电压、欠电压和过热等完善的保护功能。其引脚功能和对地参考电压见表 1 所示。

2. 启动工作过程

（1）接通电源主开关，AC220 V 市电经熔丝管 F901后，由 C901、L901、C902、C903、C904 和 L902 组成的共模抗干扰滤波电路，滤除干扰脉冲，再经全桥 BD901 整流、CW901 滤波后，得到约 +300 V 的直流电压，通过开关变压器 TW902 一次绕组的①～②端加到电源模块NW901 的①脚，为内部开关管的 D 极供电；同时 AC220 V市电电压还经启动电路 RW903、RW902、DW902 降压、整流 后 ， 向 NW901 的 ③ 脚 外 部CW905 电容充电。当 NW901③脚上的电压充电到 15.1 V 时，内部基准电压源启动供电，由恒流源对内置电容充、放电，产生 OSC振荡脉冲，经主控门和驱动级放大后，激励内部开关管同步进入饱和导通和截止状态，其开关电流在 TW902 的各绕组上产生感应脉冲电压。
