TB901次级绕组的感应电压经过DW954, CB953 , CB951整流滤波后，得到＋5VSB直流电压，向主电路板的微处理器控制系统供电。TB901热地端的②～③绕组所得感应电压分为两路：一路经RB913,RB912, DB904和RB911,RB917分压后，反馈到UB901的④脚，作为内部振荡同步脉冲和稳压电路的参考电压；另一路经DB902 ,CB906整流滤波，得到的直流电压，再经QB903,ZDB902组成的稳压电路稳压后，产生约17.3V左右的直流电压VCCP，一路送到UB901的②脚，为启动后的UB901提供工作电压；另一方面送到待机控制开关Q901的输入端e极，经待机电路控制后，为PFC校正电路和PWM主电源驱动IC提供VCC电源。

    稳压控制电路由误差放大电路UB952(TL431)、光电藕合器UB951(PC817)及UB901的③脚内部电路构成。5V电压经过取样电路RB953、RB956,RB955取样、UB952比较放大后，通过光电藕合器UB951控制UB901的③脚振荡脉冲宽度，达到稳压的目的。

    UB901的③脚外接市电欠压保护电路，市电整流滤波后的VAC电压经RB901 , R13902, B-B903, RB904分压，送到QB902, Q904组成的控制电路。当市电电压过低时，上述整流分压电路输出的电压过低，QB902截止，后级QB904饱和导通，将UB901的③脚（VFB）对地短路，UB901停止振荡，关闭输出。

    2.PFC（功率因数校正）电路
    功率因数校正电路由驱动控制电路UF901  (FAN7530)，大功率MOSFET开关管QF902，储能电感LF902，充电电路DF902, CF903组成，见图3。

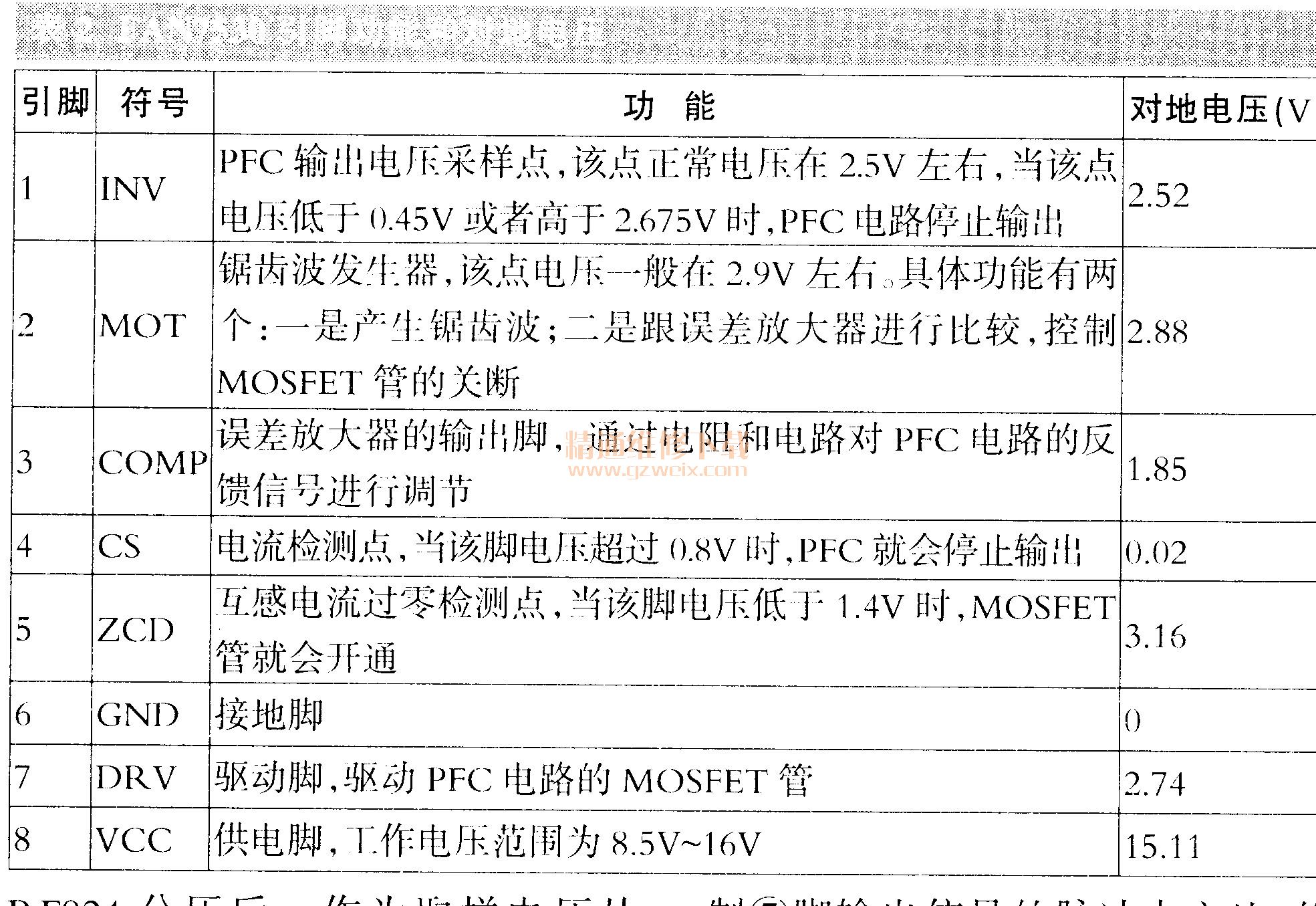

    FAN7530是仙童公司生产的功率因数校正控制器，工作模式是非连续临界导通模式（C1RM），具有OCP/OVP/OTP各种保护功能，其引脚功能和对地参考电压见表2。

    VAC脉动电压经储能电感LF902送到PFC功率因数校正电路QF902的漏极。开机后，经待机控制电路送来的VCC 1电压加到UF901的⑧脚，为其提供工作电压，UF901启动工作，产生锯齿波脉冲，经内部电路处理后，从⑦脚输出激励脉冲，开关管QF902工作于开关状态。

    当QF902饱和导通时，由市电电压整流成的300V直流电压经电感LF902, QF902的D's极到地，形成回路；当QF902截止时，300V电压经电感LF902,DF902,CF903到地，对CF903充电，流过LF902的电流呈减小趋势，电感两端必然产生 左负右正的感应电压。这一感应电 压与300V电压的直流分量叠加，在 滤波电容CF903正端形成380V左 右的PFC直流电压，这不但提高了 电源工作的效率，而且使得流过 LF902的电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。

      PFC电路输出电压经FR908,RF915、RF917、RF918与RF923、RF924分压后，作为取样电压从UF901的①脚输入；LF902的次级感应电压经RF927送到UF901的②脚，作为误差信号；LF902的次级感应电压经RF926送到UF901的⑤脚，作为过零检测信号。上述取样和检测电压经内部比较放大后，控制⑦脚输出信号的脉冲占空比，维持输出电压的稳定。

    在一定的输出功率下，当输入电压降低时，UF901的⑦脚输出的脉冲占空比变大，QF902的导通时间延长，输出电压升到正常值；反之，QF902的一导通时间缩短，输出电压降至正常值：

    FAN7530的⑧脚为VCC供电送入端，设有电压检测电路，当该脚电压过低或过高时，内部保护电路启动，切断IC内部供电，达到保护目的。

    FAN7530的①脚为PFC输出电压取样输入端，内设误差放大器和采样点关断电路，该点正常电压在2.5V左右。当输入到①脚的取样电压低于0.45V或者高于2.675V时，PFC校正电路关断。

    FAN7530的④脚为电流检测输入端，通过RF925对QF902的漏极电阻RF911两端电压进行检测。RF911两端的电压降反映了PFC电路电流的大小，当流过QF902的电流过大时，RF911两端的电压降随之增大，若FAN7530的④脚电压超过0.8V,PFC就会停止输出。
