彩电保护电路的种类与电路特点(下)
来源:本站整理  作者:佚名  2015-07-25 10:52:44



    三、保护执行电路识图
    保护执行电路是保护电路的终端电路,接到保护电压翻转电路送来的保护控制电压后,保护执行电路动作。常见的保护电路大多通过以下途径达到保护的目的。
    1.由待机电路执行保护
    这种保护电路是目前应用最多的保护执行电路之一。传统的保护电路,特别是由分立元件组成的保护电路,保护翻转电路产生的保护控制电压直接送到待机控制电路中,迫使待机控制电路动作,整机进人待机或关机状态;新型彩电的保护电路,保护翻转电路产生的保护控制电压先送到微处理器专用保护检测引脚,然后由微处理器控制待机电路启动,进人保护待机状态。这种保护执行电路进人保护时故障现象特点是与待机状态相同。待机保护主要有以下途径和方式。
    (1)切断主电源市电供电
    早期的保护电路,大多采用这种方式。其特点是具有独立的副电源电路,保护和待机电路通过继电器动作,控制主电源的供电,电路结构如图13所示。保护或待机时驱使继电器断开,切断主电源的市电输人电路,由副电源维持微处理器的供电和保护电路的保持。图13a中电压翻转后产生的保护控制电压,直接送到待机控制电路,迫使待机控制电路进人待机保护状态;图13b中电压翻转后产生的保护控制电压,送到微处理器保护检测引脚,经微处理器运算后,由微处理器从待机控制端输出待机控制电压,进人待机保护状态。

    (2)迫使主开关电源停止工作
三洋数码高清彩电和平板彩电电源板保护电路大多采用这种保护方式。其特点是具有独立的副电源电路,保护电路和待机电路通过光电耦合器对主电源初级电路进行控制:一是将开关电源初级的振荡电路关闭,致使开关电源停止工作;电路结构如图14的a、b所示,常应用于数码、高清彩电中。二是迫使待机光耦截止,切断主电源驱动电路或PFC驱动电路的VCC供电,PFC电路和主电源停止工作,保护时开关电源无电压输出,由副电源维持微处理器的供电和保护电路的保持。图14a中电压翻转后产生的保护控制电压,直接送到待机控制电路,迫使待机控制电路进人待机保护状态;图14b中电压翻转后产生的保护控制电压,送到微处理器保护检测引脚,经微处理器运算后,由微处理器从待机控制端输出待机控制电压,进人待机保护状态。图14c中电压翻转后产生的保护控制电压,直接对待机控制电路的光耦进行控制,常应用于平板彩电电源板中,切断主开关电源或PFC驱动电路的VCC供电,PFC电路和主开关电源停止工作,进人待机保护状态。

    (3)降低开关电源输出电压

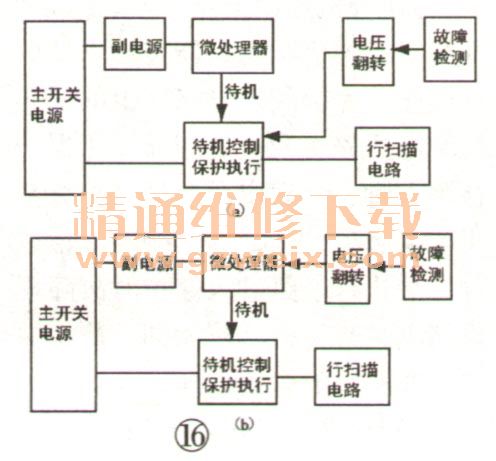

    这是近几年流行的高清、数码彩电的一种待机方式。无独立的副电源,微处理器供电取自主电源,待机和保护时,通过光祸控制开关电源稳压电路,电路结构如图15所示。保护时开关电源输出电压降到正常开机时的二分之一或三分之一左右,以维持微处理器的供电。多数机型还同时设有行振荡供电控制电路,以便达到停止行扫描的目的。图15a中电压翻转后产生的保护控制电压,直接送到待机控制电路,迫使待机控制电路进人待机保护状态;图15b中电压翻转后产生的保护控制电压,送到微处理器保护检测引脚,经微处理器运算后,由微处理器从待机控制端输出待机控制电压,使用这种待机保护方式。这种待机和保护方式,微处理器供电取自主电源,待机和保护时开关电源输出正常的电压不变,只是通过继电器和三极管模拟开关电路,将行输出供电++B电压或将行振荡电路的电源切断,迫使行输出电路停止工作,也同时失去了行输出的二次供电。电路结构如图16所示。图16a中电压翻转后产生的保护控制电压,直接送到待机控制电路,迫使待机控制电路进人待机保护状态;图16b中电压翻转后产生的保护控制电压,送到微处理器保护检测引脚,经微处理器运算后,由微处理器从待机控制端输出待机控制电压,进人待机保护状态。




    (5)切断行激励信号

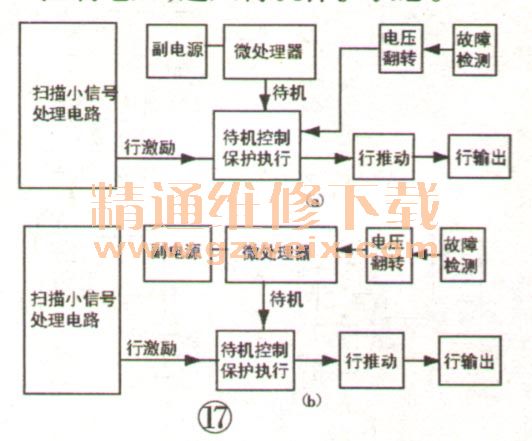

    索尼和国产数码、高清彩电部分机型采用这种待机和保护方式。这种待机和保护方式,微处理器供电取自主电源,待机和保护时开关电源输出正常的电压不变,只是通过三极管控制电路将行激励信号对地短路或提高行推动电路的b极电压,将行激励信号阻断,迫使行扫描停止工作,达到待机和保护的目的。电路结构如图17所示。图17a中电压翻转后产生的保护控制电压,直接送到待机控制电路,迫使待机控制电路进人待机保护状态;图17b中电压翻转后产生的保护控制电压,送到微处理器保护检测引脚,经微处理器运算后,由微处理器从待机控制端输出待机控制电压,进人待机保护状态。

    2.由小信号处理电路执行保护
    这种保护电路是被普遍采用的保护执行电路之一。按保护检测电路的不同,主要有两种保护形式:一是保护检测电路和电压翻转电路位于小信号处理电路的外部,检测到故障后,电压翻转电路产生保护控制电压,送到小信号处理电路的专用检测引脚,再由小信号处理电路执行保护;二是由小信号处理电路专用引脚直接对被检测电路进行检测,检测电路和电压翻转电路位于集成电路内部,检测到故障时,由小信号处理电路内部直接执行保护。小信号处理电路执行保护主要有以下途径和方式。
    (1)关断行振荡或切断行激励信号
    故障检测电路检测到故障时,电压翻转电路翻转,产生保护控制电压,小信号处理集成电路内部保护电路启动,使行振荡电路停止振荡或切断行激励信号,达到保护的目的。其电路结构如图18所示:图18a的故障检测电路和电压翻转电路在小信号处理集成电路的外部;图18b的故障检测和电压翻转电路在小信号处理集成电路的内部,如常见的ABL保护电路。这种保护方式,保护时开关电源输出正常,只是行输出电路未工作。

    (2)关闭光栅亮度
    故障检测电路检测到故障时,小信号处理集成电路内部保护电路启动,将亮度通道关闭或迫使基色输出电路截止,达到保护的目的。其电路结构如图19所示:图19:的故障检测电路和电压翻转电路在小信号处理集成电路的外部;图19b的故障检测和电压翻转电路在小信号处理集成电路的内部。这种保护方式,保护时开关电源输出正常,行输出电路工作,只是三个视放电路均处于截止状态,出现黑屏幕现象。

    3.由稳压电路执行保护
    这种保护执行电路由稳压电路执行,保护电路翻转后产生的保护控制电压,与稳压电路相连接,迫使稳压电路截止,切断稳压电路的输出电压,使相关的功能电路停止工作,达到保护的目的。该电路主要有两种。
    (1)由低压电源稳压电路执行保护

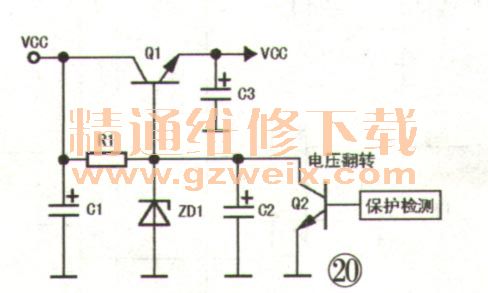

    保护电路翻转后产生的保护控制电压,与低压电源稳压电路相连接,迫使稳压电路截止,切断稳压电路的输出电压,使相关的功能电路停止工作,达到保护的目的。电路结构如图20所示,Q1、R1和ZD1组成低压电源稳压电路,Q2为保护翻转电路,正常时Q2的b极为低电平0V、 Q2截止,对稳压电路不产生影响;当故障检测电路送来高电平保护触发电压时,Q2导通,将Q1的b极电压拉低,Q1截止,无VCC电压输出,负载电路停止工作。这种电路执行保护时的特征是:被保护电路控制的稳压电源无电压输出,相应的功能电路停止工作。

    (2)由电源稳压电路执行保护
    保护电路翻转后产生的保护控制电压,直接与开关电源稳压环路相连接,迫使稳压环路将开关管的导通时间缩到最短,开关电源输出电压降到最低或停止振荡,开关电源无正常电压输出,达到保护的目的。电路结构如图21所示,Q1为保护翻转电路,正常时Q1的b极为低电平,Q1截止,对开关电源稳压电路不产生影响,开关电源通过稳庄电路由取样误差放大电路控制,输出正常电压;保护检测电路送来高电平触发电压时,Q2饱和导通,使光耦IC1饱和导通,开关电源通过稳压电路由保护电路控制,输出电压降到最低,达到保护的目的。
