分析与检修液晶彩电图像异常故障(上)
来源:本站整理  作者:佚名  2016-02-18 09:29:03


    (7)屏参值错误
    若液晶彩电的屏参值与实际所用液晶屏型号不对应,则会表现出多种故障现象,包括图像暗、图像行场幅异常、满屏彩条等现象。
    2.故障检修步骤与方法
    第一步:在无信号蓝屏时,或输入多类信号源信号进行观察,若图像亮度异常情况无变化,则说明故障原因是背光异常,接下来按下一步骤进行检修;若亮度异常情况有变化,则重点检查主板及逻辑板电路。
    对于图像亮度暗故障,可先进入总线,查看屏参数据是否正确,如图5所示,倒数第4行便为屏参选项,此时显示的屏型号是LTY(Z)460HT02。

    第二步:测量背光驱动电路的供电是否正常,若不正常,则检查开关电源电路。
    第三步:测量逻辑板上的VGH电压是否正常,若不正常,则检查VGH电压形成电路。
    第四步:检查背光驱动电路的升压电路及亮度调节电路是否正常,也可给背光驱动电路接上相应的假负载进行检测,如正常,则表明故障部位在背光源,这时可用灯管或LED灯条检测工具对背光源进行检测,以确认背光源有无问题。

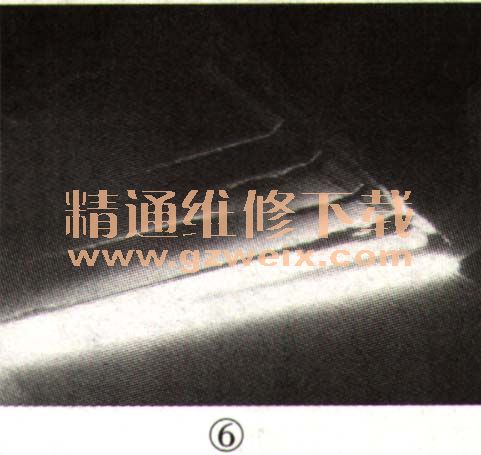

    第五步:若确认背光源有问题,则拆开液晶屏,先进行以下直观检查:(1)背光源连线及插座是否接触良好,(2)LED灯珠的芯线处有无发黑损坏现象,(3)LED灯珠的引脚有无开焊现象;然后上电后观察灯管或LED灯条的发光情况,如图6所示。若某一串LED不发光,则先检查该灯串的连接线,再外加3V~4V的直流电压,或者用指针万用表的电阻挡(数字万用表的二极管档)对该灯串中的每只LED进行检测,如图7示。



    第六步:对于逻辑板与背光驱动板之间有连接排线的,先拔下该连接线试机,若故障排除,则表明故障系逻辑板对背光驱动板的误控所致,即逻辑板上的自动光控功能出现了异常。
    从实际使用情况看,即使在正常情况下,拔下自动光控功能排线,即停用自动光控功能,对收视效果也无影响。
    第七步:对电视机进行软件升级。
