三、屏上出现横线或坚线条纹
    该类故障包括的具体现象有：（1）满屏彩条，如图13，示；（2）图像上有竖线、竖带或横线、横带，如图14所示，或屏上局部区域有竖线、竖带或横线、横带，如图15所示；（3）图像上有干扰条纹或干扰点，如图16所示。

1.故障原因分析
（1）液晶屏损坏在液晶彩电中，逻辑板输出的时序信号经TAB排线送给液晶屏内部的行、列驱动电路，变换成薄膜晶体管（TFT）的控制信号，然后通过COF排线送给TFT管，如图17所示。

    提示：逻辑板与列驱动电路相连的薄膜软排线称为TAB线。行、列驱动电路与液晶面板内部电极相连的柔性线路板称为COF线。
    TAB是英文“Tape Aotomated Bonding”的简称，其意思是各向异性导电胶连接方式，这是一种用各向异性导电胶分别固定在LCD和PCB上的安装方式，具有安装方便、可靠性好等优点。
    COF是英文“Chip On FPC”的简称，其意思是将IC固定于柔性线路板上。该连接方式的集成度较高，外围元件可以与IC一起安装在柔性PCB上，这是一种新兴技术。
    若行、列驱动电路局部异常，或TAB、COF排线接触不良，其对应行或列所在位置的TFT不动作，则会表现为亮线、亮带、黑线、黑带或某种彩色的线（或带）。例如：一台BRAVIA-R400B液晶彩电（SONY公司生产），其屏内COF排线与液晶面板接触不良，此时显示的图像如图18所示。

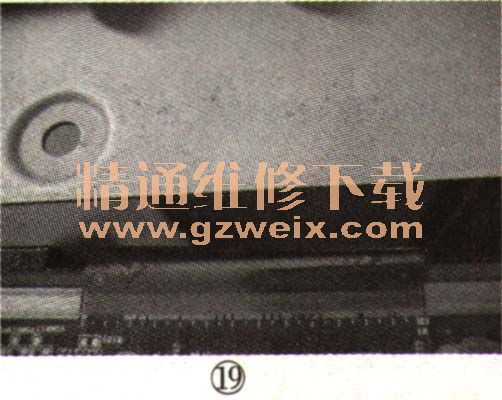

    对于上述接触不良的判断方法如下：开机后用手轻轻按压位于逻辑板一侧的液晶屏边框，如果条纹有变化，则说明屏内的连接排线确有接触不良处，其故障易发部位在TAB或COF排线的线头处，如图19所示。

    提示：液晶屏损坏所导致的横线、横带或竖线、竖带，或者黑屏区域，它们的位置固定，分界线整齐，与有无图像或图像内容无关。
    （2）上屏线接触不良或逻挥板工作异常
    若图像上出现不规则的彩条，且彩条的位置、内容在不断变化，这基本可排除液晶屏故障的可能性，问题应是逻辑板送给液晶屏内部的信号异常，究其原因：一是逻辑板自身工作异常，二是逻辑板接收到的LVDS信号异常。对于前者，可先测量逻辑板上VGH、VGL等关键点电压，结合手摸逻辑板上的时序信号处理芯片的温度来判断；对于后者，应先检查上屏线与逻辑板与主板的连接是否良好，然后再检查主板。
    提示：1）若上屏线接触不良，则送给逻挥板的LVDS信号失真，易导致屏上出现无规则的竖条或花屏现象，且通常伴有图像偏红或偏绿现象，在图像背景较暗时尤为明显。2）正常时，VGL电压约为－6V、VGH电压约为＋26V。在部分液晶屏中，当VGL电压为0OV（或接近0V），或者当VGH电压降至几伏时，屏上均会出现竖条。
    （3）主板的软件数据错误
    主板在程序控制下对输入的TV、AV、HDMI等信号进行相应处理，最后输出LVDS信号送给逻辑板。若主板的程序数据错误，则会导致输出的LVDS信号格式与液晶屏不匹配，从而出现满屏竖条的现象。
    （4）主板上的稳压电路性能不良

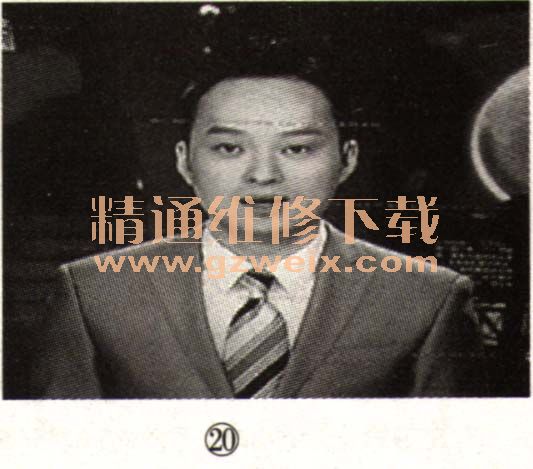

    若主板上的稳压电路性能不良，则供电中的纹波系数过大，就有可能导致上屏信号中混有千扰脉冲，通常会表现图像上有干扰线或干扰点，如图20所示。

    （5）主板受到较强的电磁干扰
    较强的电磁干扰通常会使图像上出现断续的短横线或黑点，同时伴音中有杂音，甚至还会引起遥控失灵或反应迟钝。
    电磁干扰既有可能来自机内，如开关电源、背光驱动电路，比较典型的是屏体为塑料的液晶屏，如LC320V.XE（SBV2）型液晶屏，其屏内的灯管在工作时会产生较强干扰，影响主板的工作；也有可能来自机外，如电磁炉、吹风机、吸尘器等设备。
