（3）稳压控制电路
稳压控制电路主要由取样电路R7603、R7604、R7605，误差放大器IC7601和光耦合器PC7401组成，对IC7401的4脚内部振荡驱动电路进行控制。该稳压电路的结构和工作过程与常见的稳压电路相同，不再分析。
（4）开关管过电流保护电路
流过开关管的电流过大时，会烧坏IC内部的开关管，为此设置了过电流保护电路。IC7401的1脚既是开关管的S极，又是过电流保护取样电压输入脚，内接过电流保护电路。R7403// R7404为过电流取样电阻。当开关管电流过大时，在R7403// R7404上产生的电压升高，IC7401的1脚内部过电流保护电路启动，IC7401停止工作，防止烧坏IC。
（5）尖峰吸收电路
R7413、D7408、D7402、R7402、C7402组成了尖峰脉冲吸收电路。在IC7401内部开关管突然截止时，变压器17401一次侧产生的尖峰脉冲是4脚为正、6脚为负，该尖峰脉冲使D7408、D7402导通，向C7402充电，同时R7402流过电流，把尖峰电压吸收，防止击穿IC7401内部开关管。
（6）市电和副电源检测保护电路
R7408、R7409、R7406、R7411和IC7401的2脚内电路组成市电检测保护。AC 220V市电经桥式整流产生的100 Hz脉动电压，经R7408、R7409与R7406、R7411分压取样后，加到IC7401的2脚。当市电升高时，2脚的市电取样电压也升高，2脚内的控制电路就会使驱动脉冲宽度变窄，大功率开关管导通时间缩短，副电源输出的电压不会随市电电压的升高而升高，而是保持不变，这样做可以使开关电源对市电电压稳压范围变宽。
另外，变压器T7401辅助绕组产生的20V电压经R7410后加到IC的2脚，副电源输出电压升高时，辅助绕组产生的20V电压也随之升高，经R7410加到Ic的2脚升高，2脚内部电路也会调整输出电压保持不变。
3．开关机控制电路

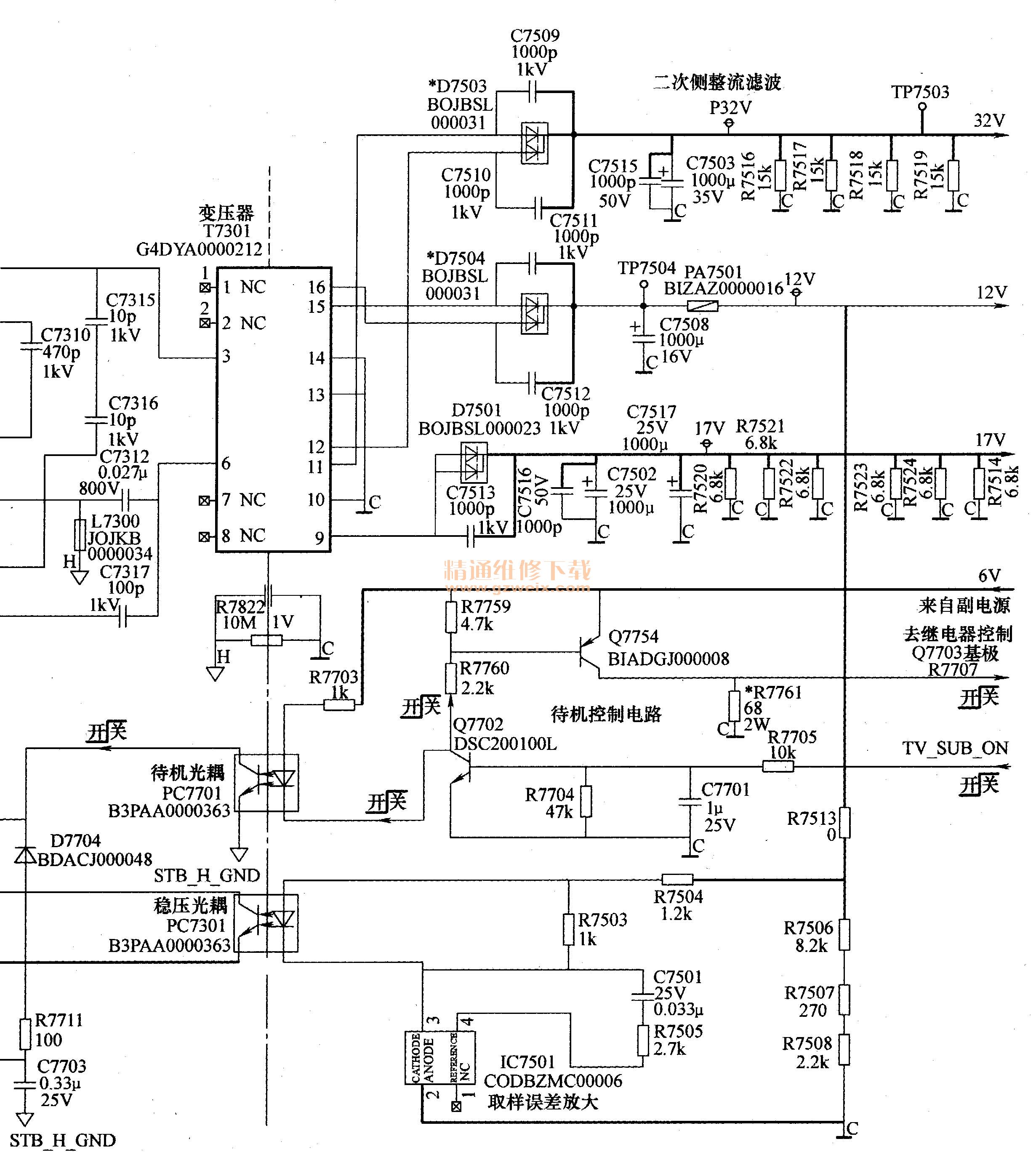

松下液晶彩电TNP4 G469AE电源板开关机控制电路由继电器控制电路和VCC控制电路两部分组成，如图5-9和图5-12所示。继电器控制电路由图5-9右侧所示的Q7703、继电器RL7101、RL7102和图5-12的Q7754组成，对主电源AC 220V供电进行控制；VCC控制电路由图5-12所示的Q7702、光耦合器PC7701和Q7701组成，对PFC电路和主电源驱动电路的VCC供电进行控制。开关机控制电路工作状态受A板（即通常所说的信号处理板或数字板）控制。
（1）开机状态

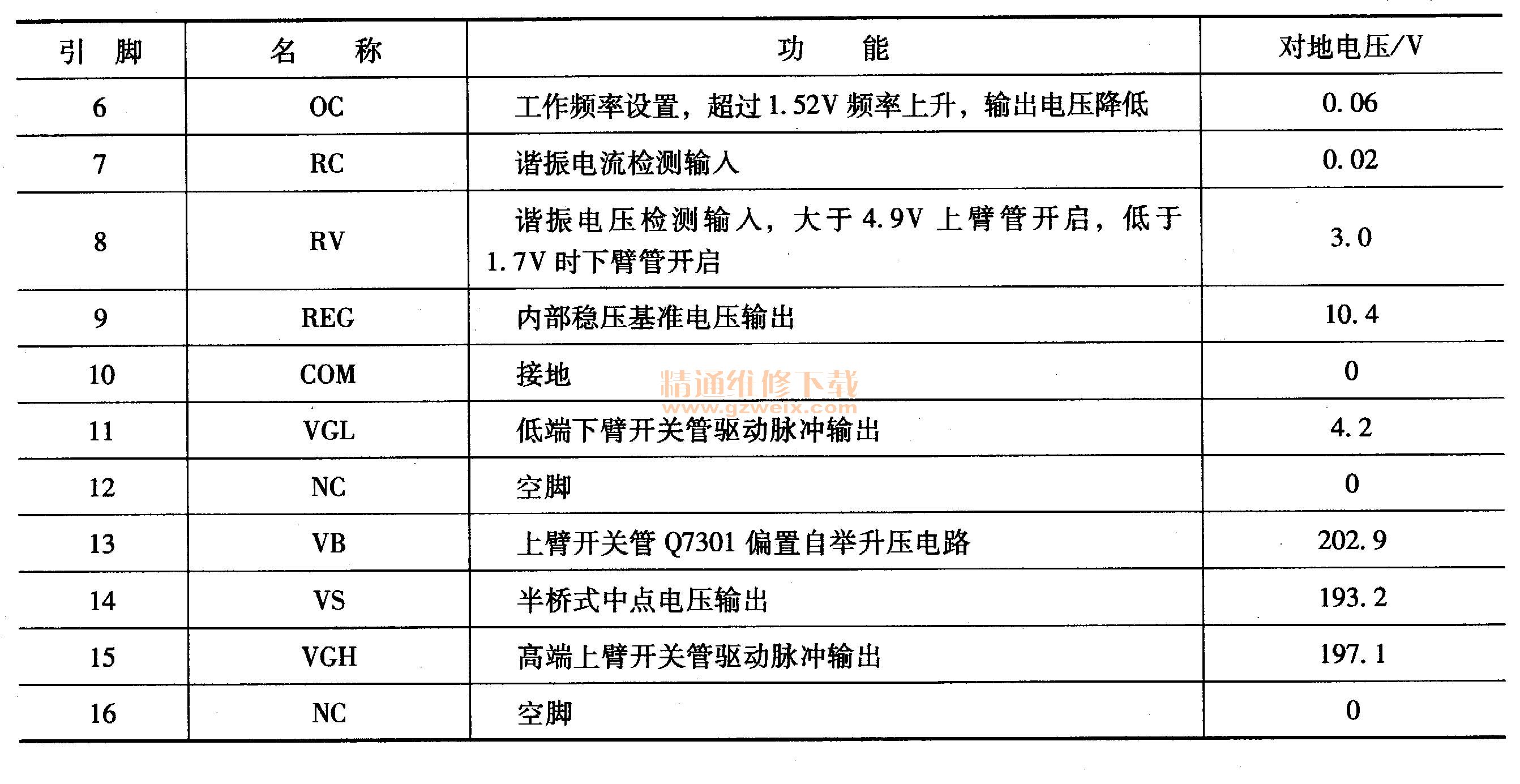

开机时，A板控制系输出高电平2.9V的“TVSUB ON'’控制电压，通过连接器P2的9脚进入电源板，Q7702导通，C极变为低电平，该低电平分为两路：一路使光耦合器PC7701导通，将Q7701的G极电压拉低而导通，副电源输出的P-20V电压经Q7701输出18V左右的VCC电压，送到PFC驱动电路IC7201的8脚和主电源驱动电路IC7301的2脚；另一路使Q7754导通、Q7703导通，继电器RL7101、RL7102吸合，将AC 220V送到主整流电路D7102，整流滤波后送到PFC电路，校正为主板提供390V供电，PFC电路和主电源启动工作。
（2）待机状态
待机时，A板控制系输出低电平0V的“TVSUB ON”控制电压，Q7702截止，C极变为高电平，该高电平分为两路：一路使光耦合器PC7701截止，Q7701截止，切断PFC驱动电路IC7201的8脚和主电源驱动电路IC7301的2脚的VCC供电；另一路使Q7754截止、Q7703截止，继电器RL7101、RL7102释放，切断PFC电路的AC 220V供电，PFC电路和主电源启动工作。
4. PFC电路

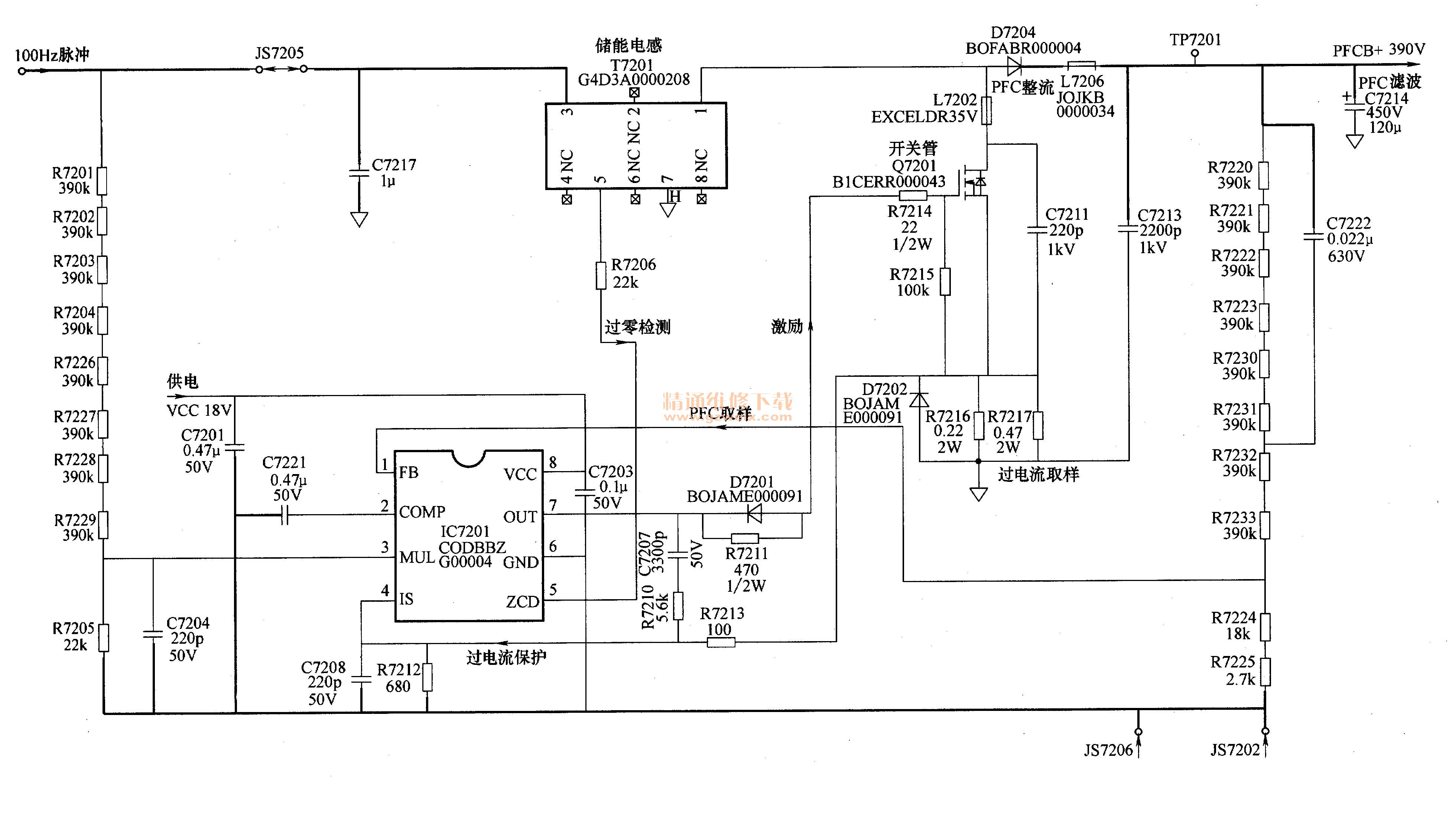

松下液晶彩电TNP4G469AE电源板中的PFC电路如图5-11所示，由驱动控制电路IC7201（CODBBZ00004/STR-A5501 A）、MOSFET开关管价Q7201、储能电感T7201、整流滤波电路D7204、C7214为核心组成。提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染，提高电网的供电质量，校正后为主电源提供约390V的直流电压。
（1）IC7201简介
IC7201采用松下公司专业PFC驱动控制电路C0DBBZ00004，通用型号为STR-A5501 A 、内置启动、振荡、稳压、驱动电路，具有过电压、过电流保护功能。引脚功能和对地电压见表5-4，表中的VP电压为峰一峰值电压。
（2）驱动工作过程
遥控开机后，一是AC 220V市电经双继电器RL7101、RL7102送到主整流电路D7102，整流后由C7217滤波，产生100Hz的脉动电压，经储能电感17201的一次绕组3-1送到MOSFET开关管Q7201的D极，二是副电源产生的P-20V电压经开关机电路控制后，为IC7201的8脚提供18V的VCC供电，PFC电路启动工作，IC7201从7脚输出正的激励脉冲，波峰20VP，波谷是0V，周期是2μS。推动Q7201工作于开关状态，Q7201导通时，市电整流后输出的电流经17201的一次侧、Q7201的D-S极、R216//R217到地，在，17201中储存电能；Q7201截止时，电流经，17201的一次侧、整流管D7204向C7214充电，市电整流滤波后的供电电压与17201中储存的电压叠加，充电后在C7214中产生约390V的直流电压，为主电源供电，并将供电电压和电流校正为同相位。
