（3）谐振工作原理
    Q7301位于上端，称为上管，Q7302位于下端，称为下管，上管的S极接下管的D极。此种电路结构，上管与下管是轮流交替导通的，因为如果上管、下管同时导通，会把PFC电源到地短路，瞬间烧坏上管和下管。因此，IC7301的11脚与15脚输出的两路驱动脉冲是反相的。
    开关管Q7301、Q7302的串联中点接有LC串联谐振电路，谐振电路中的L就是变压器17301的一次绕组，C就是电容07312（0. 027μF /800V）。开关管工作后，从串联中点输出的脉冲电压加到LC串联谐振电路的输入端。
    LC串联谐振电路的特点是：当加在LC串联电路上的信号电压与LC串联谐振电路自身的谐振频率相同时，就会产生串联谐振。串联电路的优点是输入阻抗最小，电流最大（即L和C中流过的电流相等且同为最大），L和C上的电压最高（比串联电路两端的总电压还高很多倍）。本机就是利用LC串联谐振电路的特点实现电源输出电压稳定的。
    在本机的开关电源中，当变压器，17301的一次侧电感与07312发生串联谐振时，变压器一次侧流过的电流最大，变压器一次绕组两端的电压最高，此时能在变压器二次侧获得最高的输出电压和最大的输出电流。稍微改变IC7301输出的驱动脉冲频率，使加在LC串联谐振电路两端的交流电压频率随之同步改变，LC串联电路就会稍偏离谐振频率，变压器二次侧输出的电压和电流就会随之同步变化。因此，连续改变IC7301输出的驱动脉冲频率，就会连续改变LC串联谐振电路偏离串联谐振点的频率，使变压器二次侧输出的电压和电流得到调节，达到调节开关电源输出电压高低的目的。
   （4）稳压控制过程
    取样电路R7506、R7507、R7508和误差放大器IC7501，光耦合器PC7301组成稳压控制电路，对IC7301的3脚内部振荡电路进行控制。该稳压电路通过对主电源输出的12V电压的取样、放大等处理后，从IC7301的2脚输入反映输出电压变化的误差信号，该误差信号经集成块内部电路处理后去控制振荡器的振荡频率，使IC7301的11、15脚输出驱动脉冲信号频率随输出电压变化，最终实现输出电压稳定。
   （5）PFC供电检测保护电路
    IC7301的1脚外接元器件组成主电源中开关管供电输入电压的检测电路。来自PFC电路的390V电压经R7303、R7305后分为两路：一路经R7306、R7307分压后得到约2V电压加到IC7301的1脚；另一路经4只稳压管D7308、D7309、D7310、D7311和电阻R7313加到Q7303的B极。正常情况下，由于Q7303的B极上的电压低于导通电压，故Q7303截止。当PFC电压异常升高时，Q7303就会因B极电压上升而饱和导通，使IC7301的1脚电压下降到0V，然后通过其内部电路使IC7301进入保护状态，以防止PFC电压过高损坏主电源。
   （6）P-20V过电压保护电路
    该保护电路也是围绕IC7301的1脚构成，由Q7704稳压管D7705组成，当副电源输出电压过高时，输出的P-20V电压也会随之升高，当P-20V电压超过D7705的稳压值时，击穿D7705、Q7704导通，使IC7301的1脚电压下降到0V，通过其内部电路使IC7301进入保护状态，以防止P-20V电压过高损坏主电源电路。
（7）32V过电压保护电路

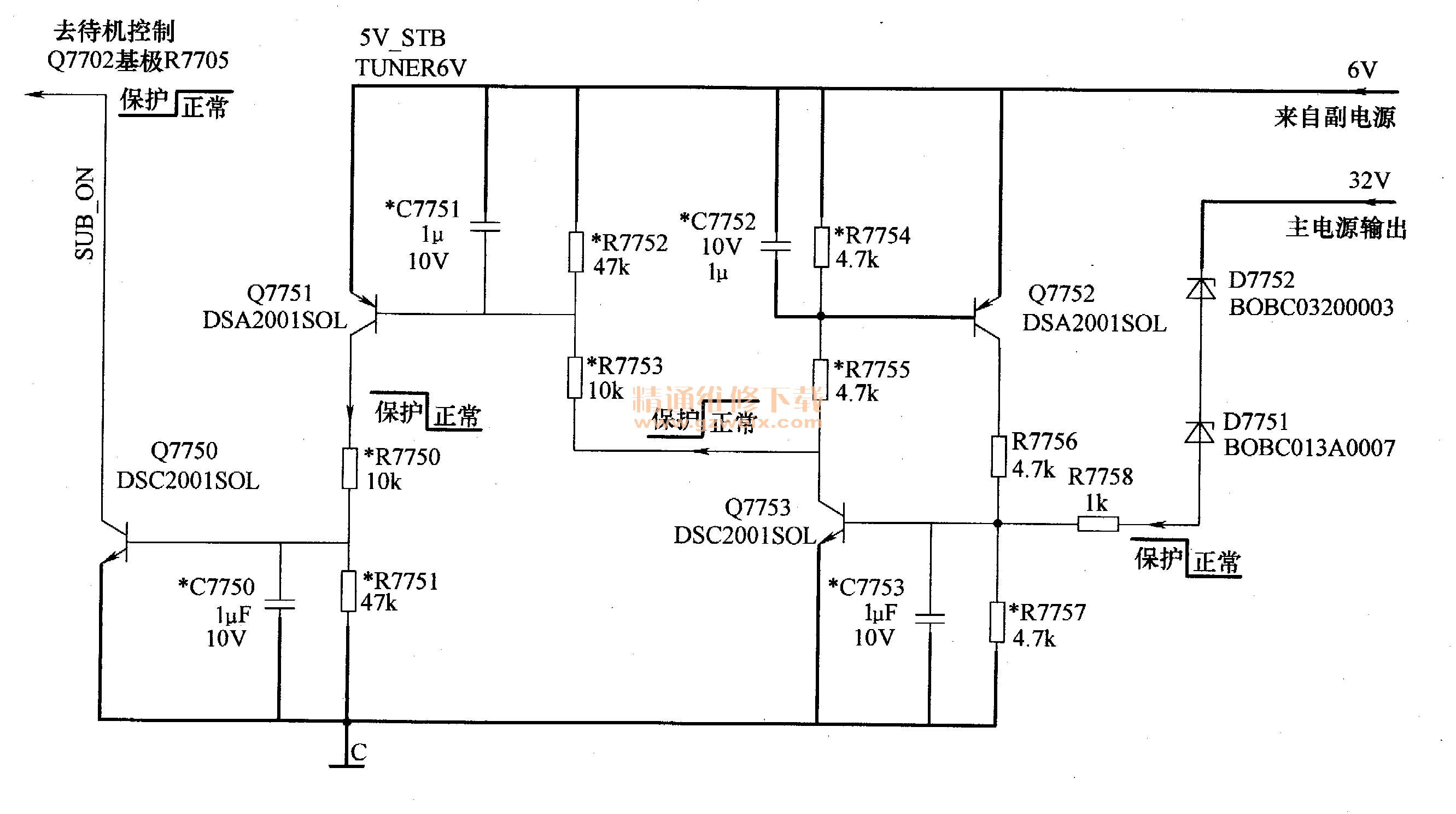

 Q7752、Q7753、Q7751、Q7750等元器件组成32V过电压保护电路，如图5-13所示。

主电源输出的32V电源电压，为灯管的逆变电路供电。如果32V电源过高，就会损坏逆变电路和灯管，因此设计了如图5-13所示的32V电源过电压保护电路。
    该电路以待机6V为电源供电。32V电源电压经稳压二极管D7752、D7751和电阻R7758加到Q7753的B极。32V电源电压正常时，Q7753、Q7751、Q7750截止，对主板来的电源开机“TV-SUB-ON”高电平指令控制电路Q7702的工作状态没有影响，电路正常工作；当32V电源电压过高时，击穿稳压管D7752、D7751，使模拟晶闸管电路Q7753、Q7752导通，Q7753的导通，使Q7751、Q7750导通，Q7750导通后将把来自主板的开机高电平下拉到低电平，开关机控制电路动作，一是切断主电源和PFC电路的驱动集成块
IC7301、IC7201的18V供电；二是RU 101、RL7102两个继电器释放，触点自动断开，切断PFC电路和主电源的AC 220V供电，从而使PFC电路和主电源停止工作，有效防止了逆变电路过压损坏。
