（3）稳压控制电路
    R7220、R7223、R7230、R7233、R7224、R7225组成PFC电路输出电压的取样电路，分得的取样电压，加到IC7201的1脚，通过集成块内部电路的作用稳定PFC电路的输出电压。
IC7201的3脚为乘法器输入端，市电经桥式整流后的全波脉动电压由此脚输入，控制开关管的导通宽度，以稳定PFC的输出电压。该脚输入的是脉动电压，波峰是2.2Vp，波底是1.2Vp，周期是10ms。
   （4）过零检测端
    IC7201的5脚为变压器过零检测端。当变压器的电流下降到零时，反馈到该脚的电压最低，由此过零电压开启开关管使其再次导通。该脚输入的波形是方波，波峰是7Vp，波谷是0V。
   （5）过电流保护电路
    开关管过电流保护电路由R7216//R7217和IC7201集成块4脚内部电路构成。该脚输入的是一个峰值为0. 3Vp的脉冲，周期2ms。开关管Q7201的电流流过R7216// R7217时产生电压降，其电压降与开关管Q7201的电流成正比，开关管电流增大时，该电压升高。该电压经R7213加到IC7201的4脚电流检测输入端，当开关管的电流过大时，4脚电压升高，4脚内部的过电流保护电路动作，关断7脚无驱动脉冲输出，防止损坏开关管。
    5．主电源
    松下液晶彩电TNP4G 6469 AE电源板中的主电源电路如图5-12所示。由驱动控制电路IC7301（CODABYY00025/SSC-9512）、半桥式输出电路MOSFET开关管Q7301、Q7302、开关变压器T7301、稳压电路误差放大器IC7501、光耦合器PC7301为核心组成。遥控开机后，遥控开机后启动工作，产生32V、12V、17V电压，为背光灯电路和主板电路供电。
   （1）IC7301简介

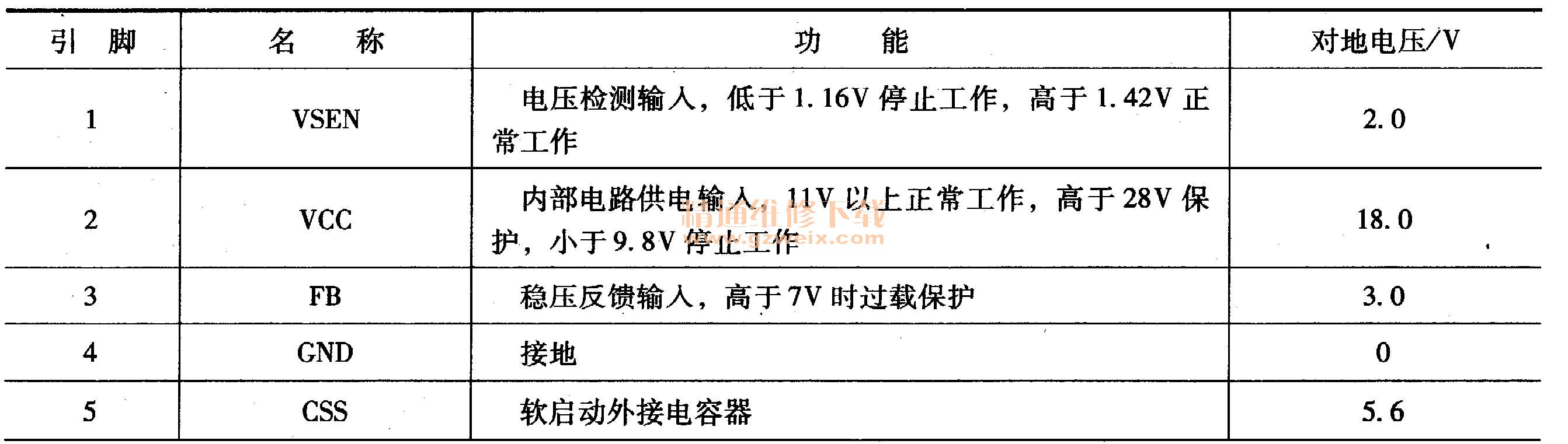

   IC7301采用松下公司命名的开关电源驱动控制电路C0DABYY00025，通用型号为SSC-9512。它是日本三肯公司生产的电流谐振型开关电源专用IC，特点是开关电源的效率高、开关电源的变压器可以小型化，开关电源的工作频率高，内置软启动电路、振荡电路、稳压控制电路、驱动输出电路、过电流过电压保护电路，可输出高端驱动和低端驱动激励脉冲。IC7301的引脚功能和对地电压见表5-5。

   （2）启动工作过程
    遥控开机后，PFC电路启动工作，为MOSFET开关管Q7301、Q7302供电；副电源产生的P-20V电压经开关机电路控制后，经D7312为IC7301的2脚提供18V的VCC供电，主电源启动工作，集成块内部的振荡电路开始振荡，产生的振荡脉冲信号经内部电路处理后，IC7301从11、15脚输出高端激励脉冲和低端激励脉冲，推动半桥式输出电路MOSFET开关管Q7301、Q7302轮流导通、截止，其脉冲电流在17301中产生感应电压。主电源工作后，17301二次侧15、16脚输出的脉冲信号经D7504整流、07508滤波后，得到12V电压；9脚输出的脉冲信号经D7501整流，C7502、C7517滤波后，得到17V电压；11、12脚输出的脉冲信号经D7503整流、C7503滤波后，得到32V电压。
