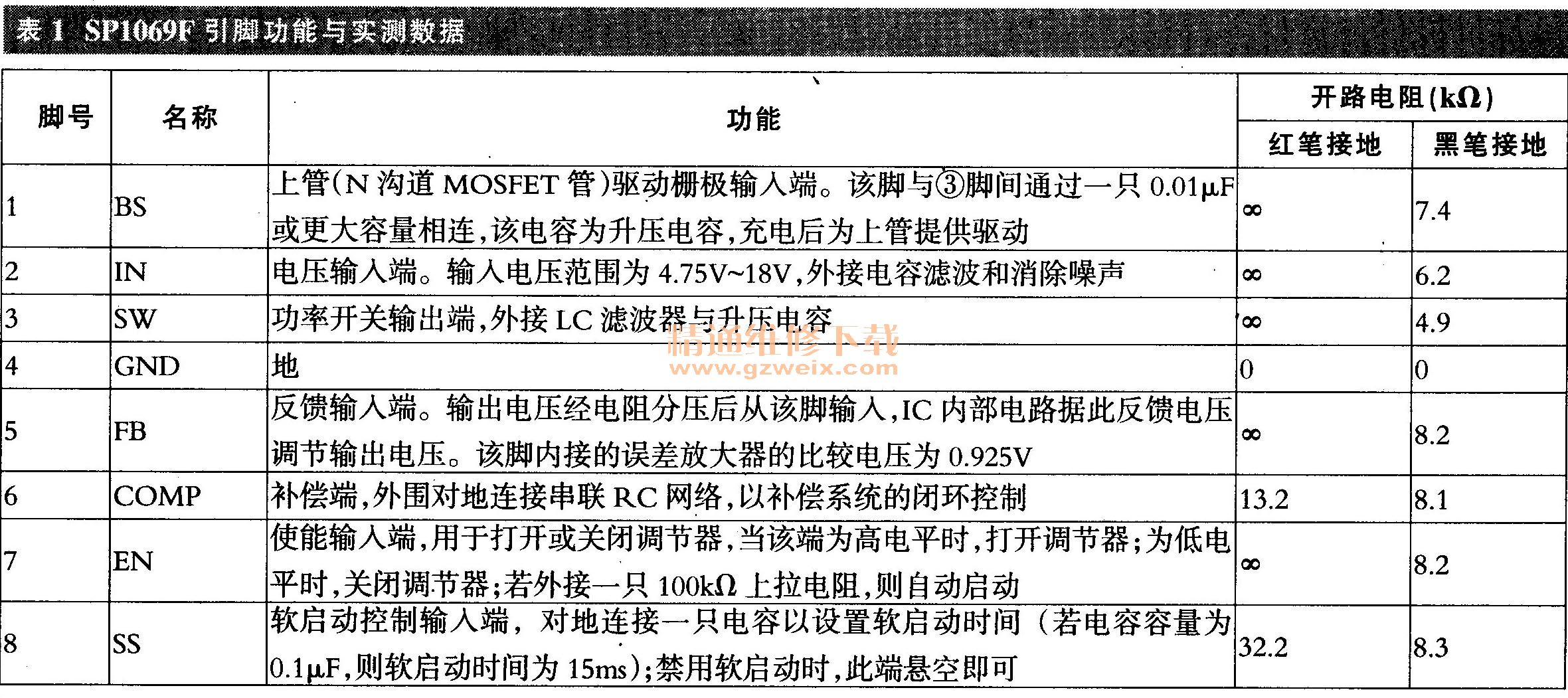

SP1069F是一种单片同步降压稳压器，采用无铅SON封装，内部集成有MOSFET管，软启动及过温、过压、低压保护等电路，其内部电路框图如图1所示，引脚功能见表1。

该IC采用电流控制模式，宽电压输入（4. 5V～18V），同步整流，输出电压可调（0.92V～15V），并能提供2A的连续负载电流，具有较快的瞬态响应及高达93％的转换效率，在待机模式下电流仅为0.3μA。
    该IC主要用于充电器、数码产品及液晶彩电中，作为直流电压变换IC，其典型应用电路如图2所示。
