4.4逻辑板的易损件维修
    目前电视台发射的图像信号是按时间顺序排列的串行像素信号，像素是按照时间先后一个一个发射的，为了便于理解，这里不妨称为CRT电视机类型电视信号；而目前的液晶电视机均采用TFT液晶屏，其显示图像是一行一行并行排列的像素信号，像素是（一行一行并行信号）一排一排地“着屏”。为此，液晶电视机中设置了逻辑板电路，其作用是就把逐个“着屏”的视频图像信号，转换为像素以行为单位的一行一行的并行信号，并且按一定的时间顺序逐行“着屏”。

    由此可知，逻辑板的任务是要把像素信号原来排列的时间顺序打乱，重新进行排列，完全改变了像素信号的时间顺序关系，所以逻辑板电路又称为时序控制电路。

4.4.1逻辑板结构及原理
    目前，液晶电视机逻辑板，一般由屏厂家和屏配套提供，是一个具有软件和固有程序的组件，其程序存储在FLASH闪存模块上，即使厂家也无法改变。
    图4-31是逻辑板的基本结构框图，包括时序控制器电路、帧存储器、灰阶电压发生电路（又称伽马校正电压）、多路DC/DC变换电路、软件存储器EEPROM（又称参数存储器）。

   时序控制器，英文T-CON，又称格式变换器、主控器、逻辑信号处理IC，它与帧存储器配合负责图像信号和格式变换，即逻辑板输入的LVDS格式数字图像信号，变换为RSDS格式数字图像信号及显示屏辅助控制信号STV, CKV, STH, CKH, POL，再通过插头提供给液晶屏组件。
    灰阶电压产生电路，又称伽马校正电路，英文Gamma，用于产生一系列幅度变化不成比例的预失真电压GM1、 GM2、GM3、GM4、GM5、GM6、GM7、GM8、GM9、GM10、GM11、GM12、GM13、GM14提供液晶屏组件，对像素信号所携带的不同的亮度信息进行赋值，以纠正液晶屏本身导致的图像灰度失真现象。

    多路DC/DC变换电路，又称多路直流电压到直流电压变换器，负责把逻辑板输入的＋12V（或＋5V, ＋18V）电源，转换为VDA, VDD, VHG, VGL, VREF等多路电压，提供给逻辑板上各芯片及对液晶屏组件供电。逻辑板配套使用的液晶屏型号不同，DC/DC转换输出的电压路数及电压也不同。如有的为VGH= 20V, VGL= - 7V, VDA=15V, VDD= 3.3V，有的为VGH = 22V, VDA = 15. 9V, VDD25 = 2. 5V, VDD18 =2 ．8V，VREF=12．8V。

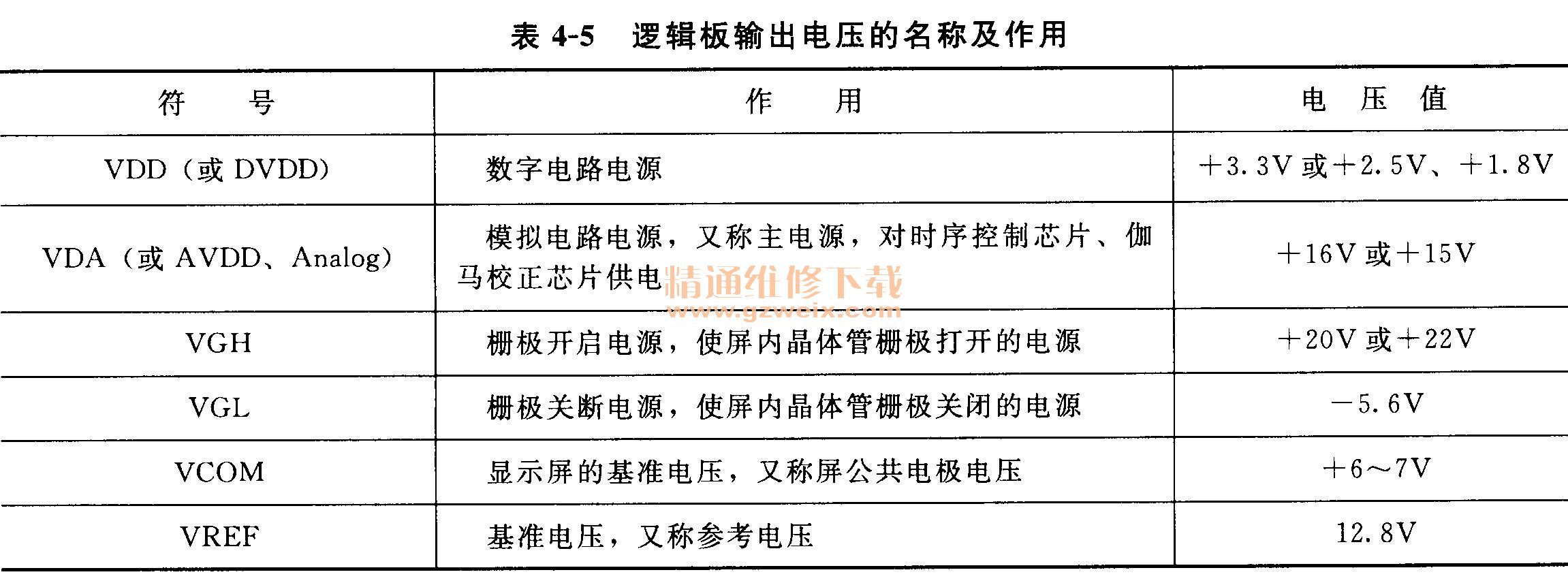

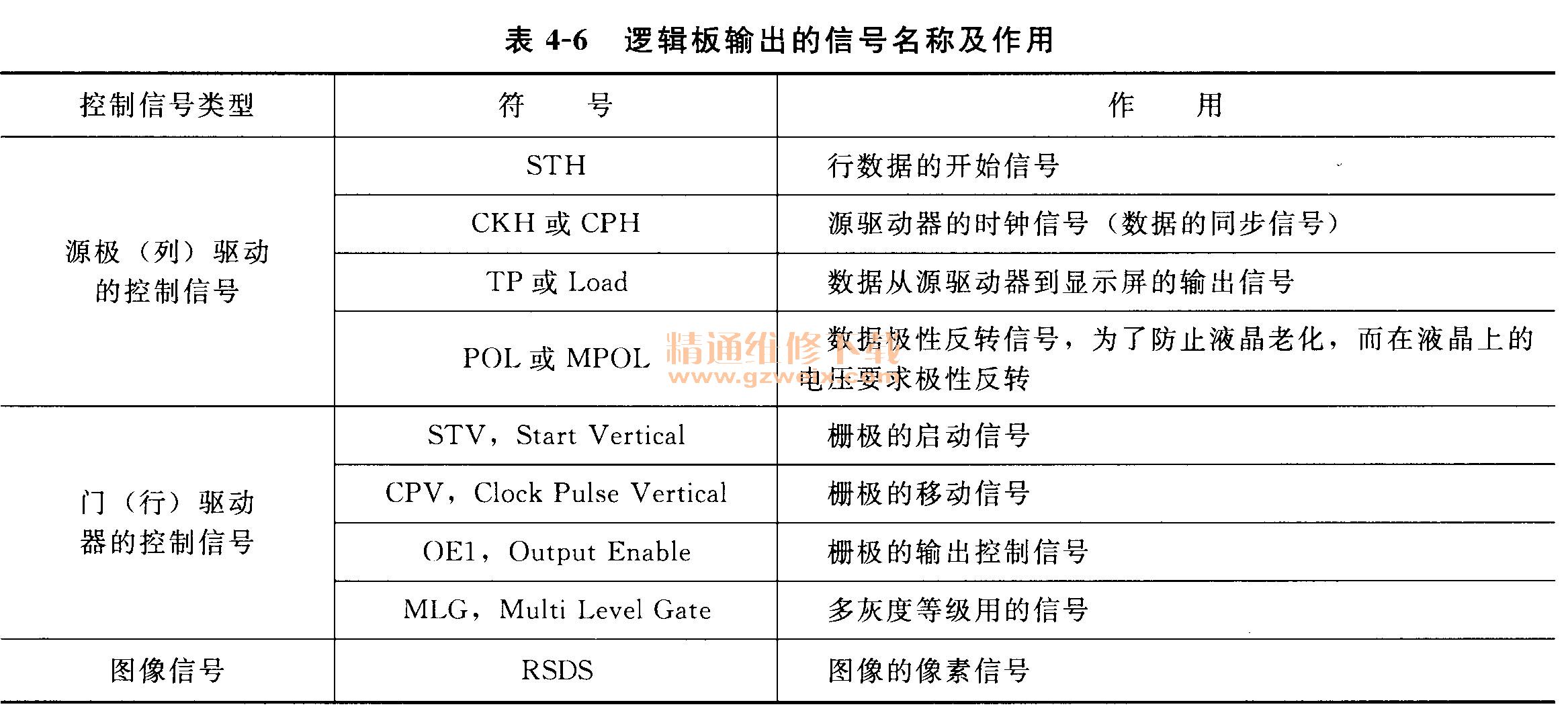

    表4-5是逻辑板输出电压的名称及作用。表4-6是逻辑板输出的信号名称及作用。

4.4.2逻辑板上的主要器件和易损件
（1）逻辑板上的主要器件功能及识别

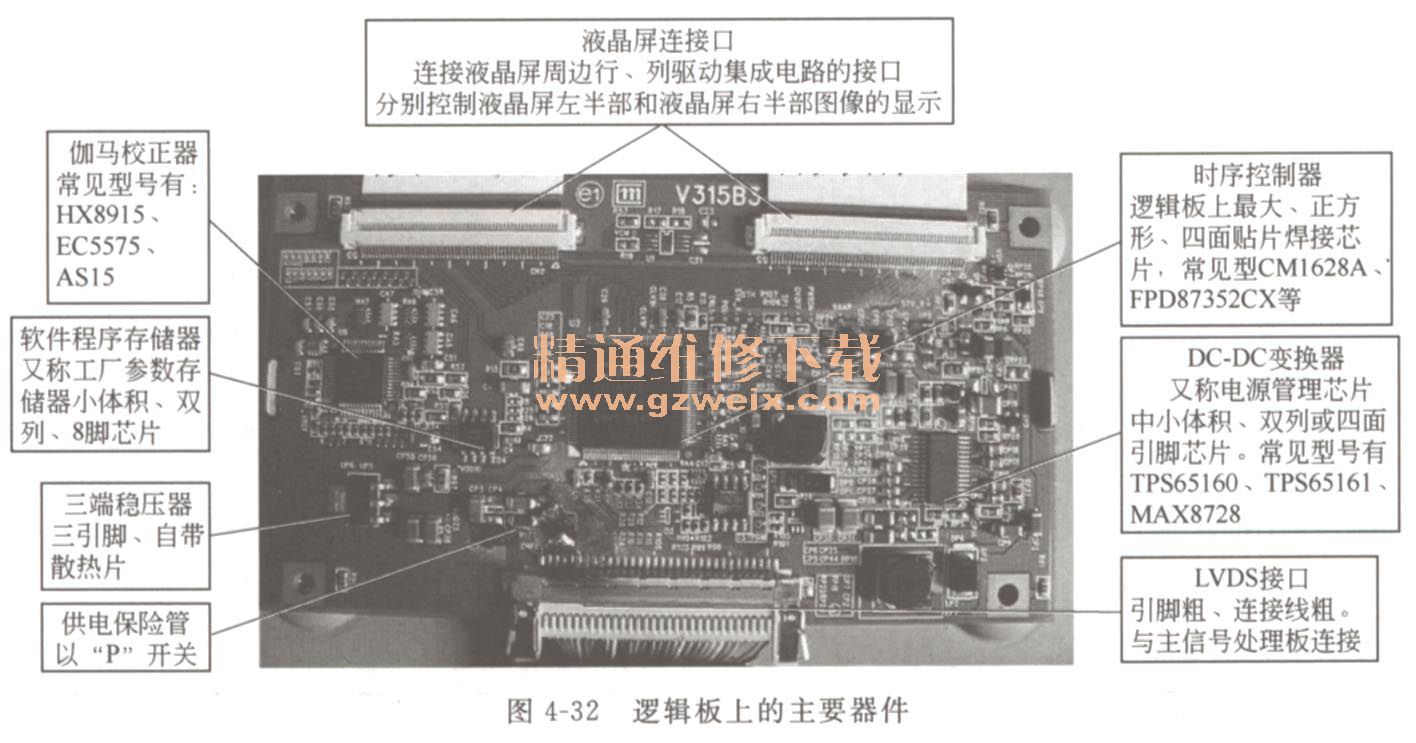

    图4-32是逻辑板上的主要器件，包括时序控制器、伽马校正器、电源管理芯片、软件程序存储器、稳压器等。有的还包括帧存储器（1.3块，体积较大、长方体、双列引脚）。

（2）逻辑板上的易损件
    逻辑板上的易损件主要有保险管、电容、供电电感、LVDS接口。其中保险管熔断多是电容漏电引起，LVDS接口接触不良多为变形或进入尘土。

4.4.3逻辑板的易损件维修
    逻辑板由于电压较低，元件不良故障不多见，无论是黑屏还是画面有癣状干扰等，最主要的原因就是电路的连接排线不良，所以排线的检查尤为重要。排线由于引脚多容易有虚焊或者连接不实。多数故障经检查排线或者重新插一次就有可能正常。有的排线插座经几次插拔会恢复正常。
（1）海信TLM32V88液晶电视机逻辑板的维修

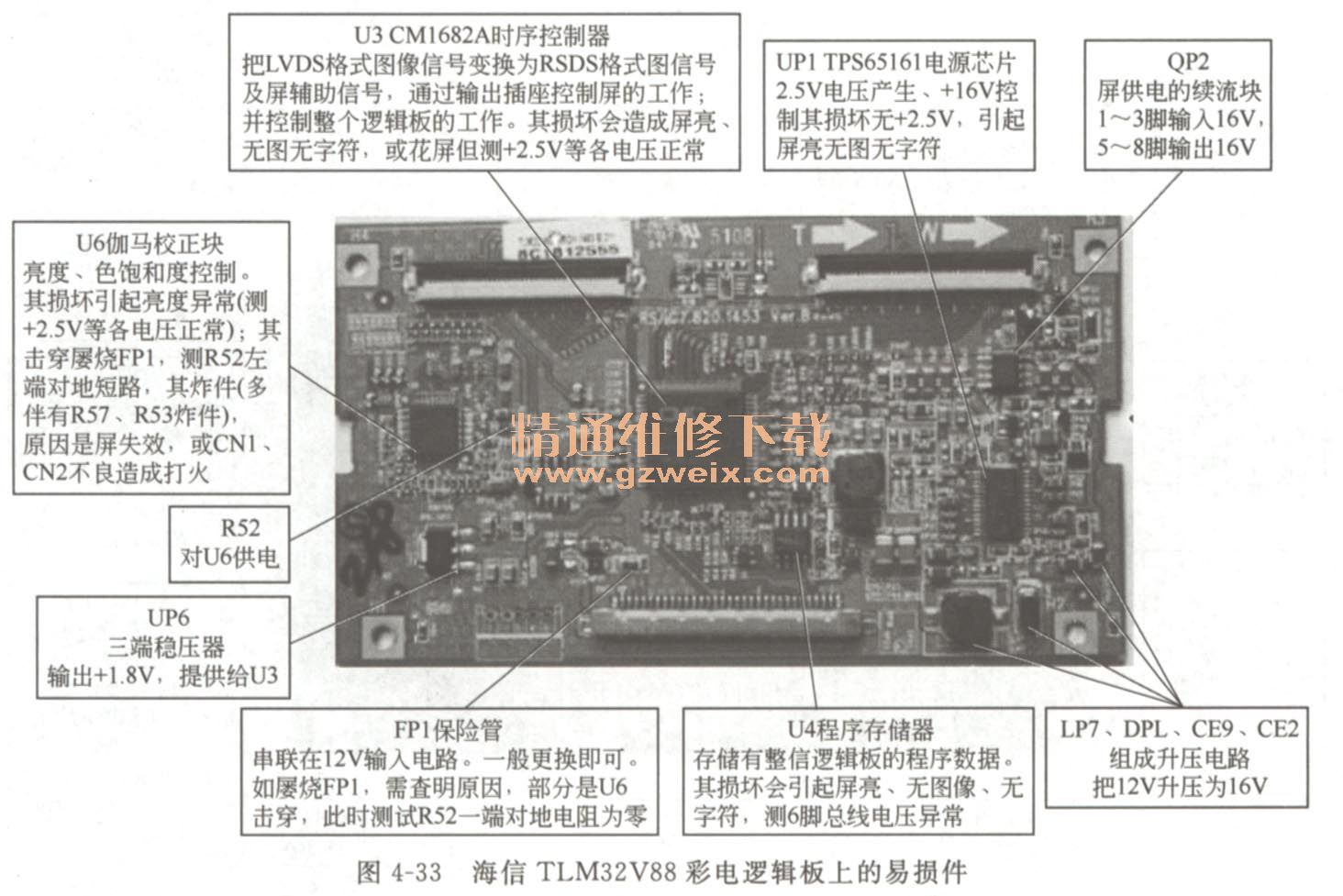

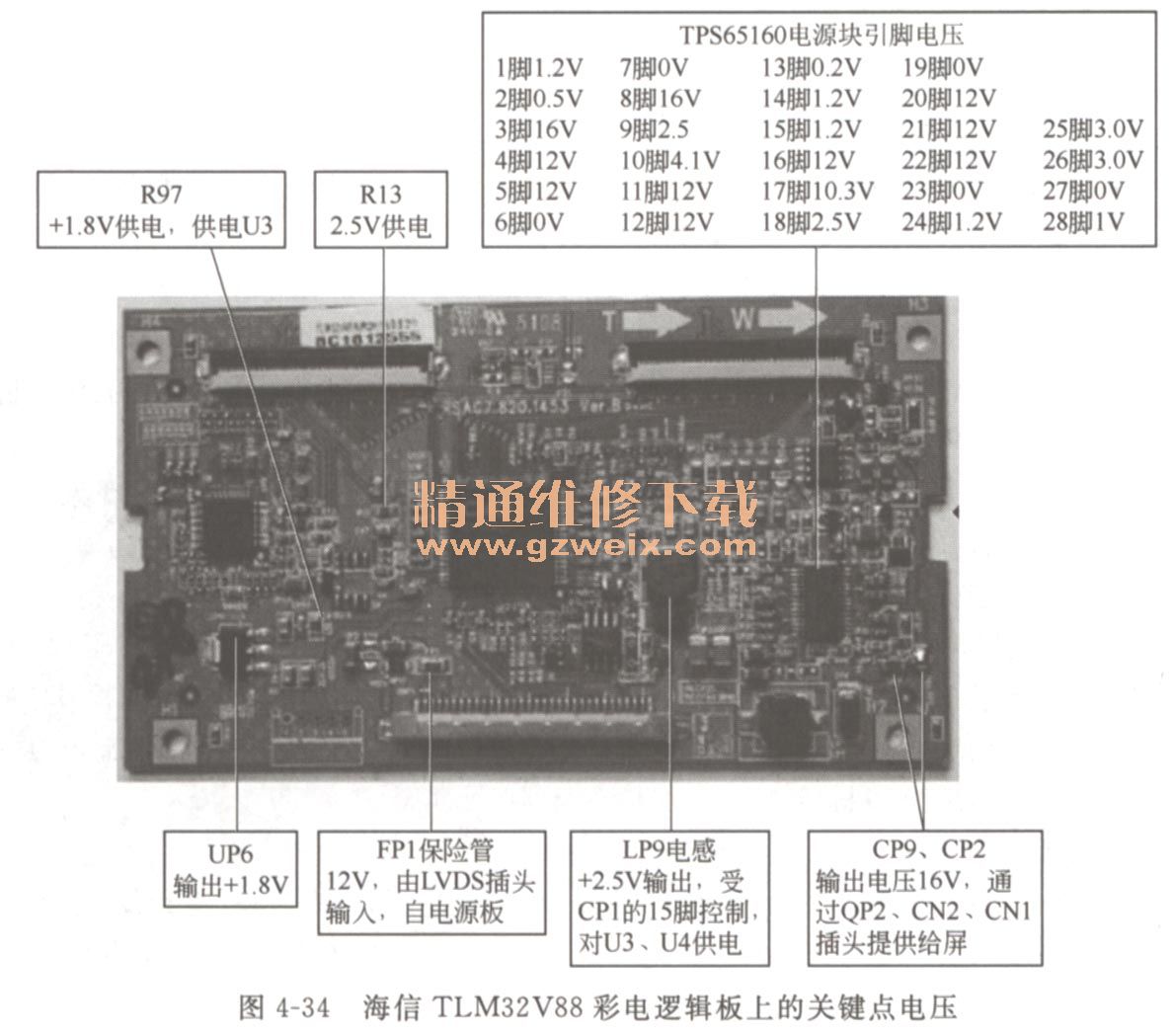

    图4-33是海信TLM32V88液晶电视机逻辑板上的易损件及引起的故障现象。图4-34其关键测试点及正常电压值。

（2） SMT6机芯的逻辑板

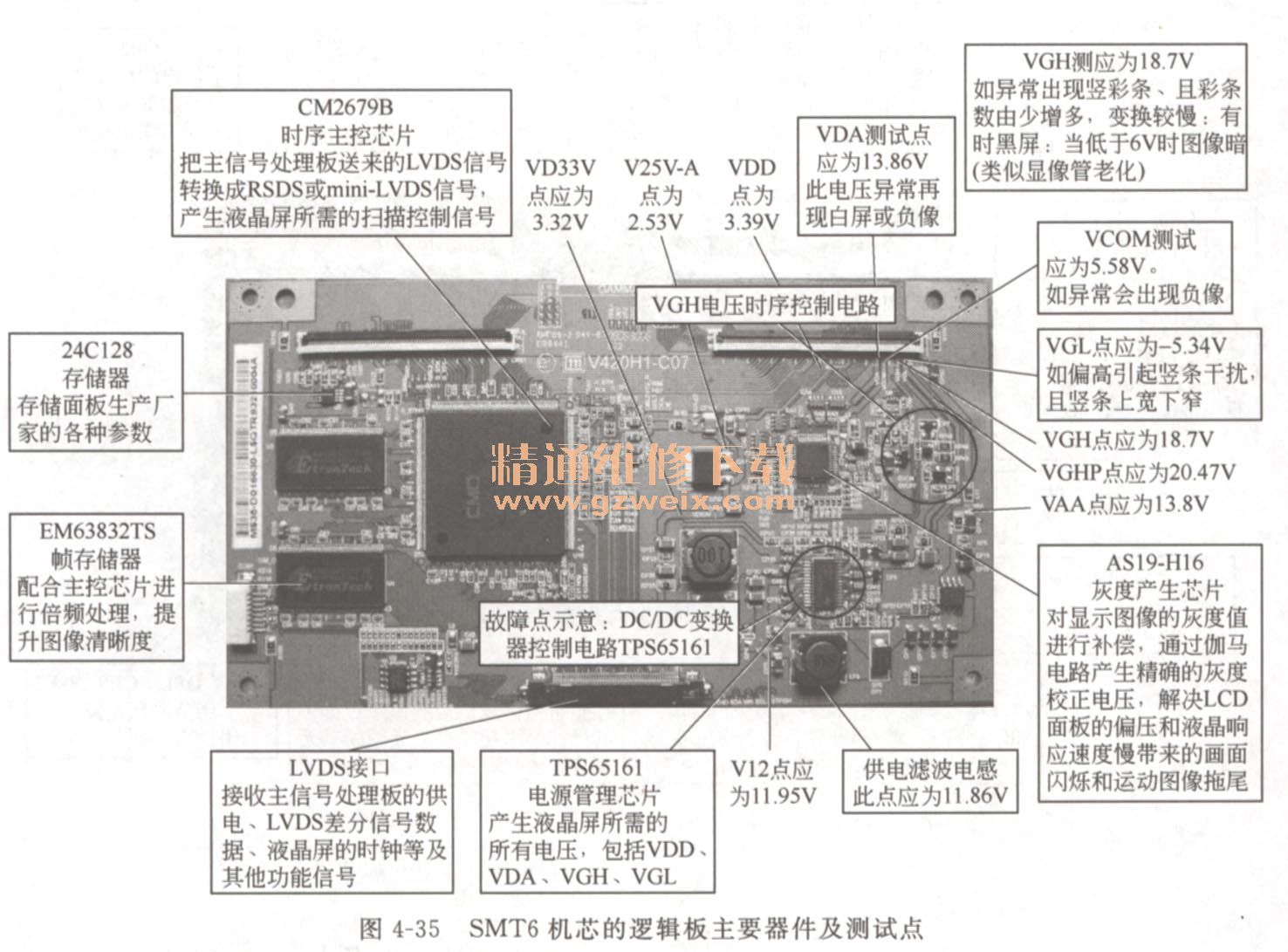

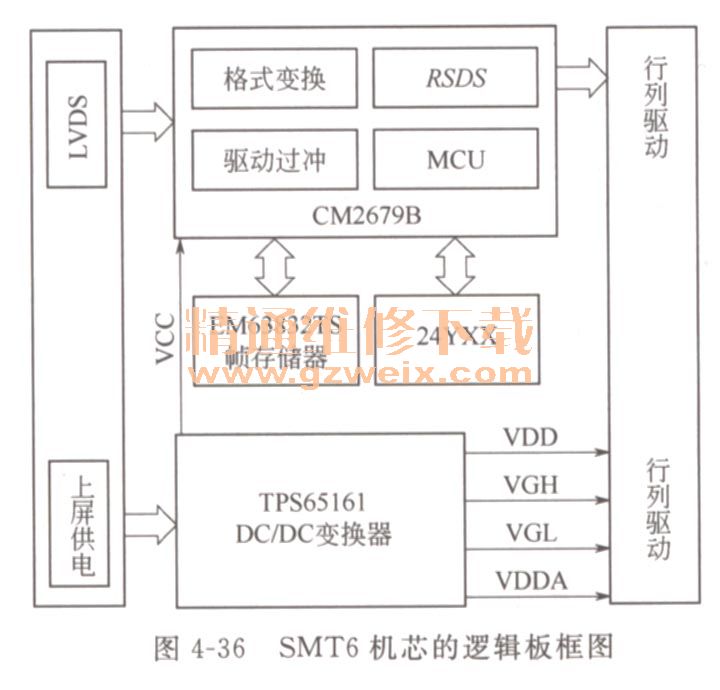

    图4-35是SMT6机芯的逻辑板，图4-36是该逻辑板的结构框图，属于CM26798 ＋TSP65161组合。

    TSP65161电源管理芯片输出的电压顺序，受控于CM26798时序控制器，其产生顺序为VDD33、V25V－、VDA, VGL, VGH。
    当逻辑板输入的电源12V加到TSP65161的16脚时，通过内部降压转换器产生时序控制器所需的VDD33, V25-A两种电压；当TSP65161的9脚输入启动控制信号时，TSP65161会输出VDA, VGL, VGHP电压；VGHP电压在时序控制器输出的控制信号作用下，通过稳压电路产生VGH电压。

    VDD, VDA, VGH, VGL这几个电压不正常时会出现花屏现象、图暗现象。
    例1白屏、伴音及操作正常。检查发现VGHP点无电压、对地电阻为0欧，其他几个检测点电压正常。经查是VGHP输出电路中的DP5开路。
    例2有声、黑屏、背光灯亮。检测屏供电12V正常，但测VGHP电压仅为10. 5V,VGH电压为0V，因后者由前者提供。所以，重点检查VGHP异常原因。继续检 TSP65161的第10脚电压为0V（应为2. 25V直流电压，交流检测时有5V左右的交流电压），怀疑TSP65161损坏，更换后故障排除。

（3）夏普LK315Z54逻辑板

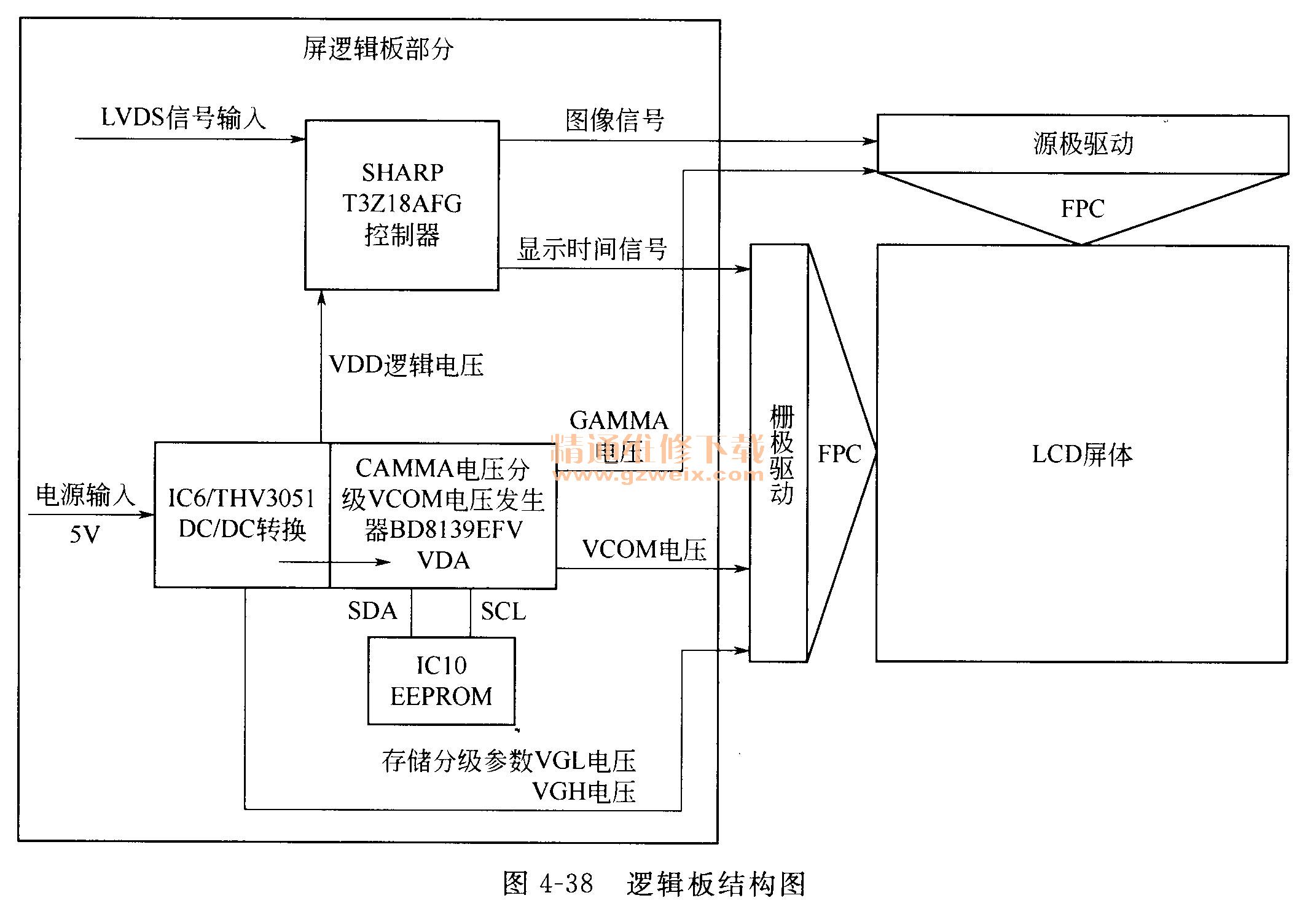

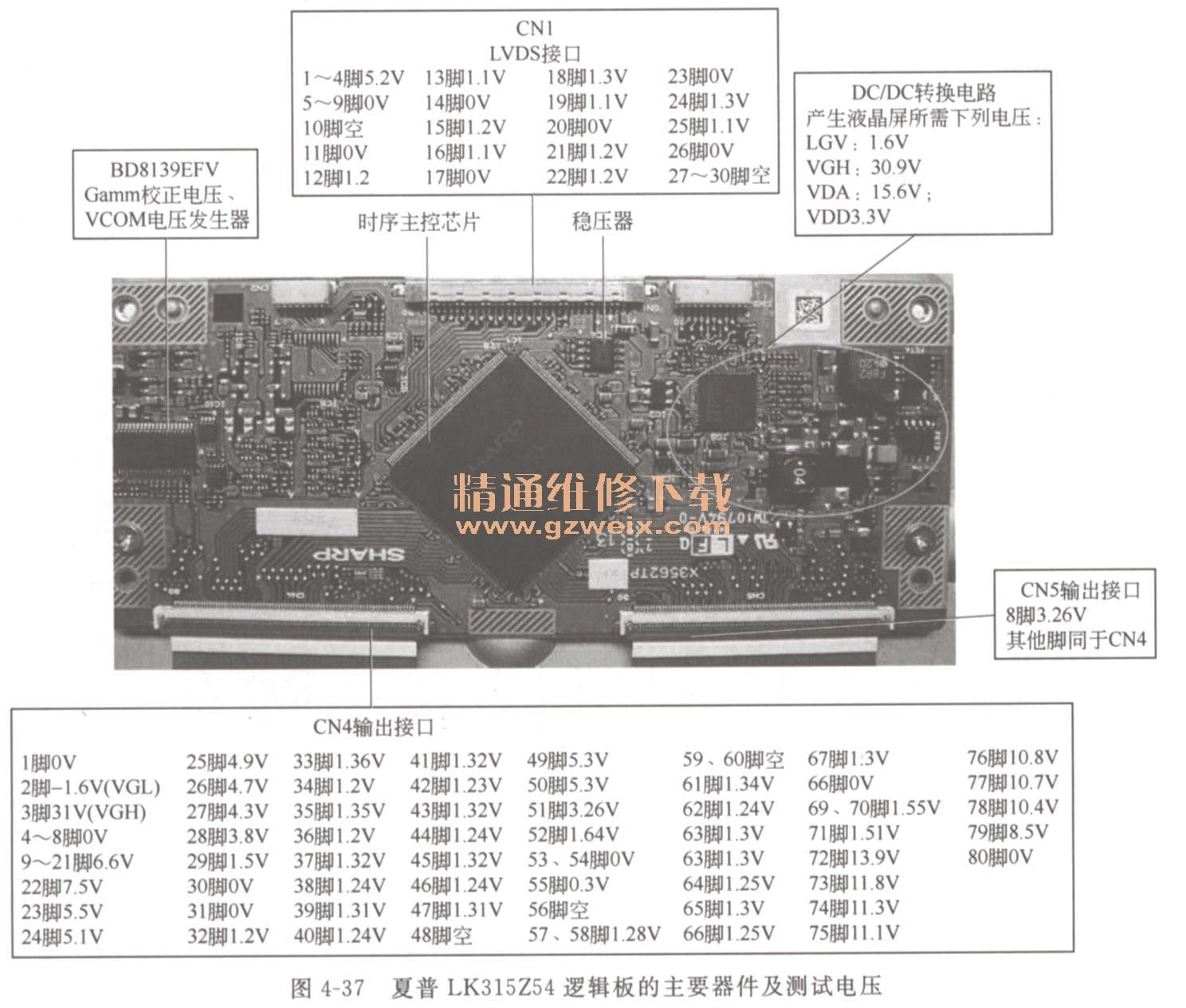

    图4-37是夏普LK315Z54逻辑板主要器件及测试电压，图4-38是其结构框图。采用THV305DC/DC转换芯片，BD8139EFV是Gamma校正电压（VCOM电压发生）。

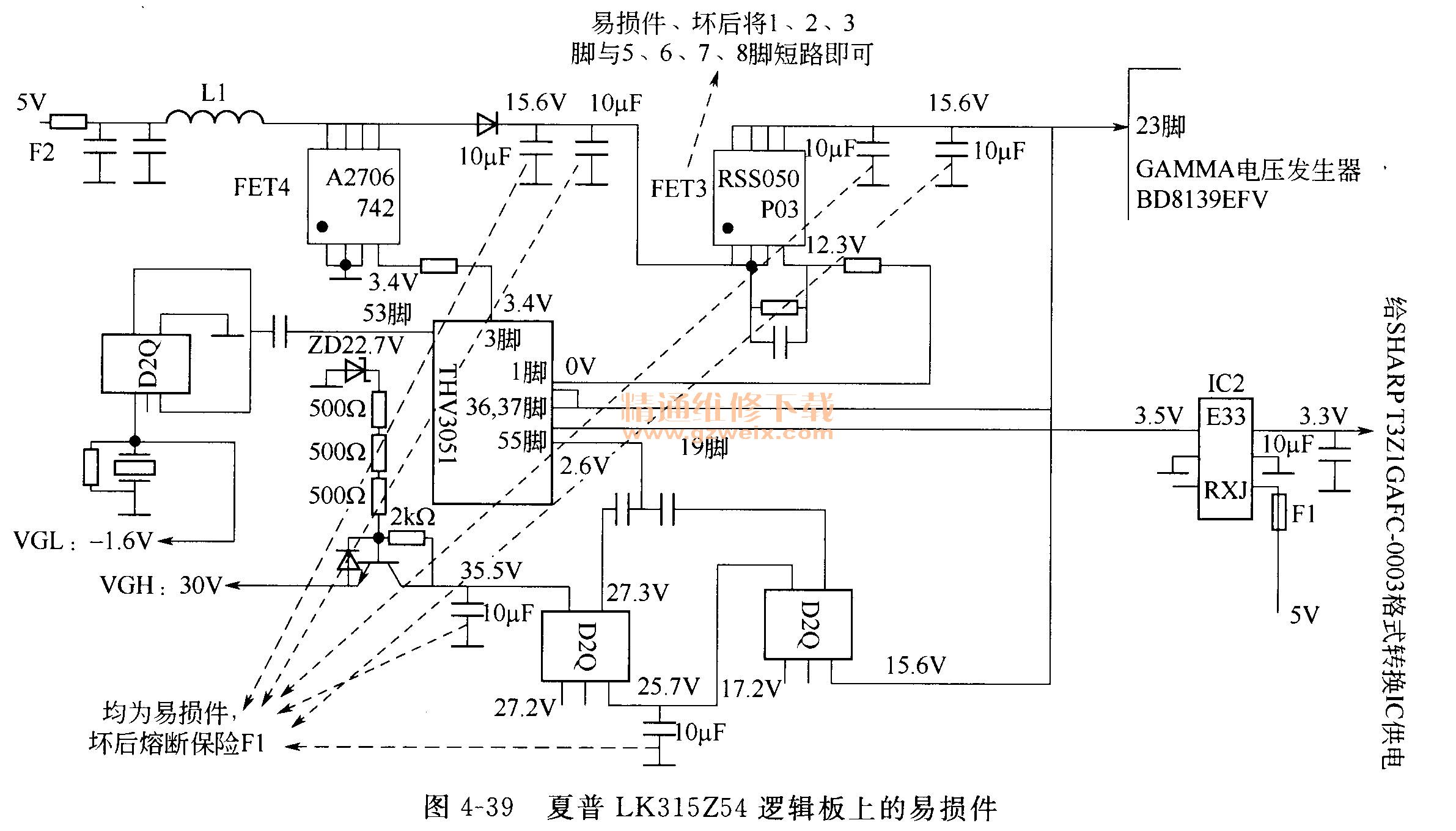

图4-39是夏普LK315Z54逻辑上的易损件。

LG LC260WXESBAl屏逻辑板

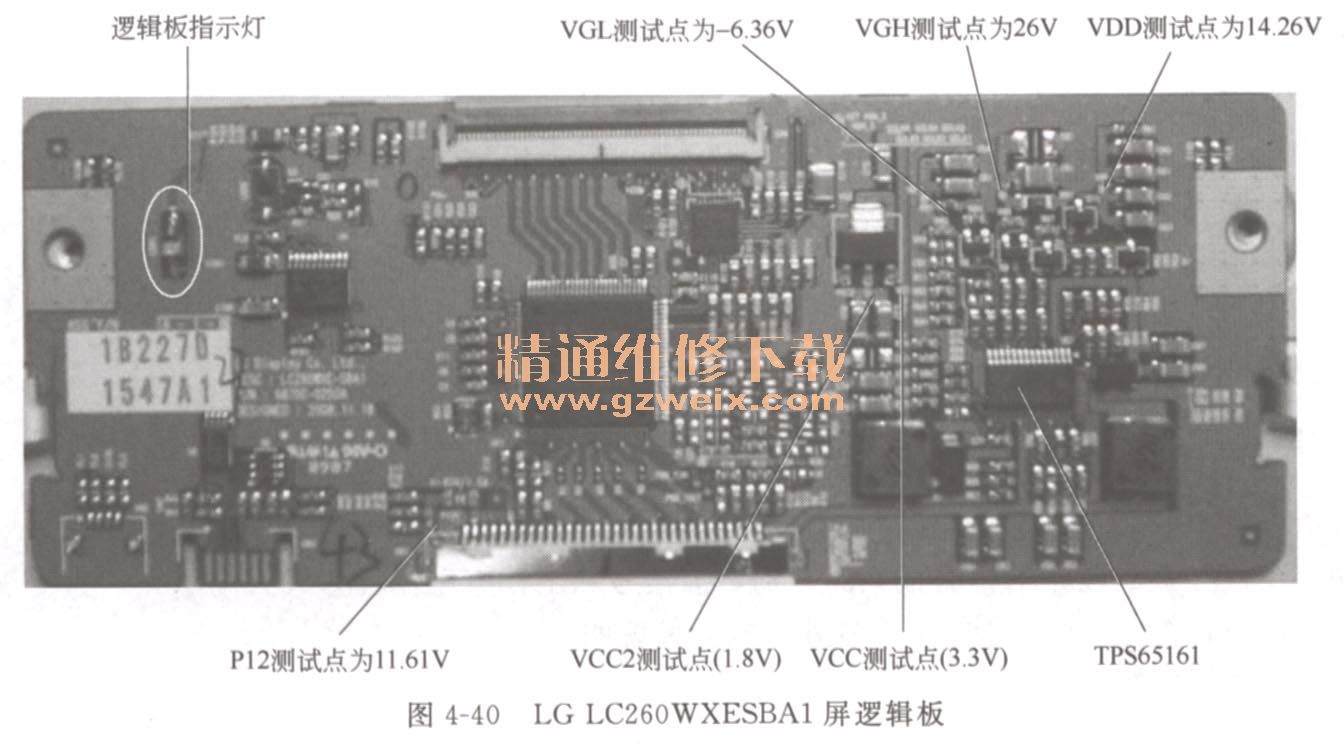

    图4-40是LG LC260WXESBAI屏的配套逻辑板，该逻辑板型号为6870C-0250A。

（5）多接口逻辑板

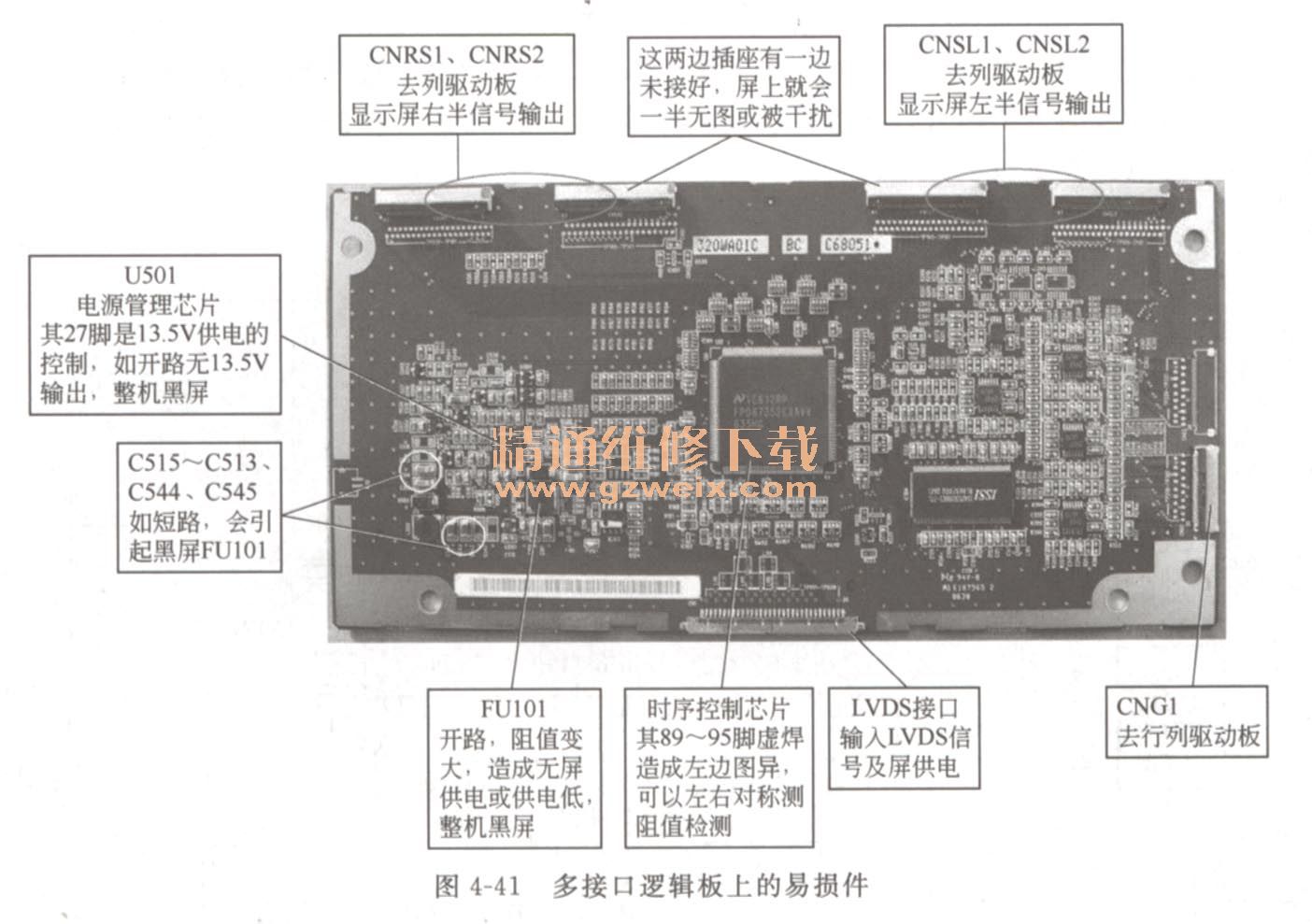

图4-41是多接口逻辑板上的易损件。
