经验
由于主信号处理板上的功能电路众多，出现故障的概率自然相对高，尤其是CPU的工作条件部分，如＋5V供电、晶体、复位电压形成，这与CRT电视机有相同之处；另外，存储器上的数据丢失，也较为常见，处理方法同于CRT彩电，即重新写入数据即可；还有帧存储器由于发热量大易出现虚焊现象，上、下层电路板之间的过孔易出现不通现象。
4.5.1主信号处理板的结构及原理
由于主信号处理板上功能强大，其上的功能电路众多，加之设置功能及所用主芯片型号不同，主信号板的电路结构有很大的区别，但信号和工作电压流程方式大同小异。为便于理解，下面以创维8G20机芯的主信号处理板为例说明。
（1）信号电路及控制系统结构及原理
图4-42是创维8G20机芯主板上的信号电路和控制系统结程图，由高频调谐器、FLI30436主控芯片、U26 FLASH程序存储器、U27 24C32用户信息存储器、U21PIC12F629电源管理器、PI5V300电子开关、74HC14非门等组成，用于接收处理TV射频信号及接口输入的各类信号，接收处理用户指令，形成开／待机控制等各种控制信号，控制本板各单独电路及整机的工作。
①信号处理电路的工作
TV射频信号处理。由高频调谐器根据用户要求选台后，经放大、混合、检波等处理，还原出视频信号VIDEO、音频信号AUDIO，分别送FLI30436主控芯片、伴音处理板。FLI30436主控芯片，在外接晶体、DDR3帧存储器的配合下，依次对视频信号依次进行解码、彩色处理、图像格式转换、图像缩放等处理最后输出LVDS格式的数字式图像信号，由LVDS接口输出，通逻辑板驱动液晶屏组件显示彩色图像。
b．其他信号处理。AV1和AV2接口输入的视频信号、SVIDEO接口输入的Y亮度信号、C色度信号，直接送FLI30436主控芯片；DTVI接口输入的数字式视频信号、VGA接口输入的电脑显卡红绿蓝三色信号，被U25 PI5V330电子开关根据用户要求选择通过，再送FLI30436主控芯片；VGA接口输入的电脑显卡的行场同步信号，送74HC14非门电路处理后，也送FLI30436主控芯片；DTV2接口输入的数字视频信号、USB口输入的信号，送U20 PI5V330电子开关根据用户要求选择通过，也送FLI30436主控芯片；HDMI1和HDMI2高清图像信号，经ANX8770处理后，送FLI30436主控芯片。主控芯片根据用户设置的接收模式，选择通过其中的一路进行相应的处理，变换成LVDS信号输出。
②系统控制电路的工作
a. FLI30436主控芯片的工作条件。即内置CPU的工作条件，包括VCC电源、复位电压、晶体、电源准备好信号（简称电源信号，由电源管理芯片提供）。
b．与存储器的数据交换。开机后，FLI30436主控芯片，一方面从U26程序存储器读取数据控制整机按设定程序工作；另一方面从U27用户信号存储器读出上次关机时音量、音效、色饱和度、亮度、制式等信息，使电视机再现关机前的状态，在关机I2V时把本次开机的调整量再存入U27。
c．对整机工作控制。大部分由主控制芯片对用户指令处理后形成，包括FLI30436主控芯片输出背光开／关控制信号、背光亮度控制信号、串行总线控制信号（传输选台、音量、音效、亮度、色饱和度、色调、制式、TV/AV/S/VGA/DTV等控制信号）。但开／关机控制信号，则由电源管理芯片和用户信息存储器形成。
（2）电源电压变换及分配

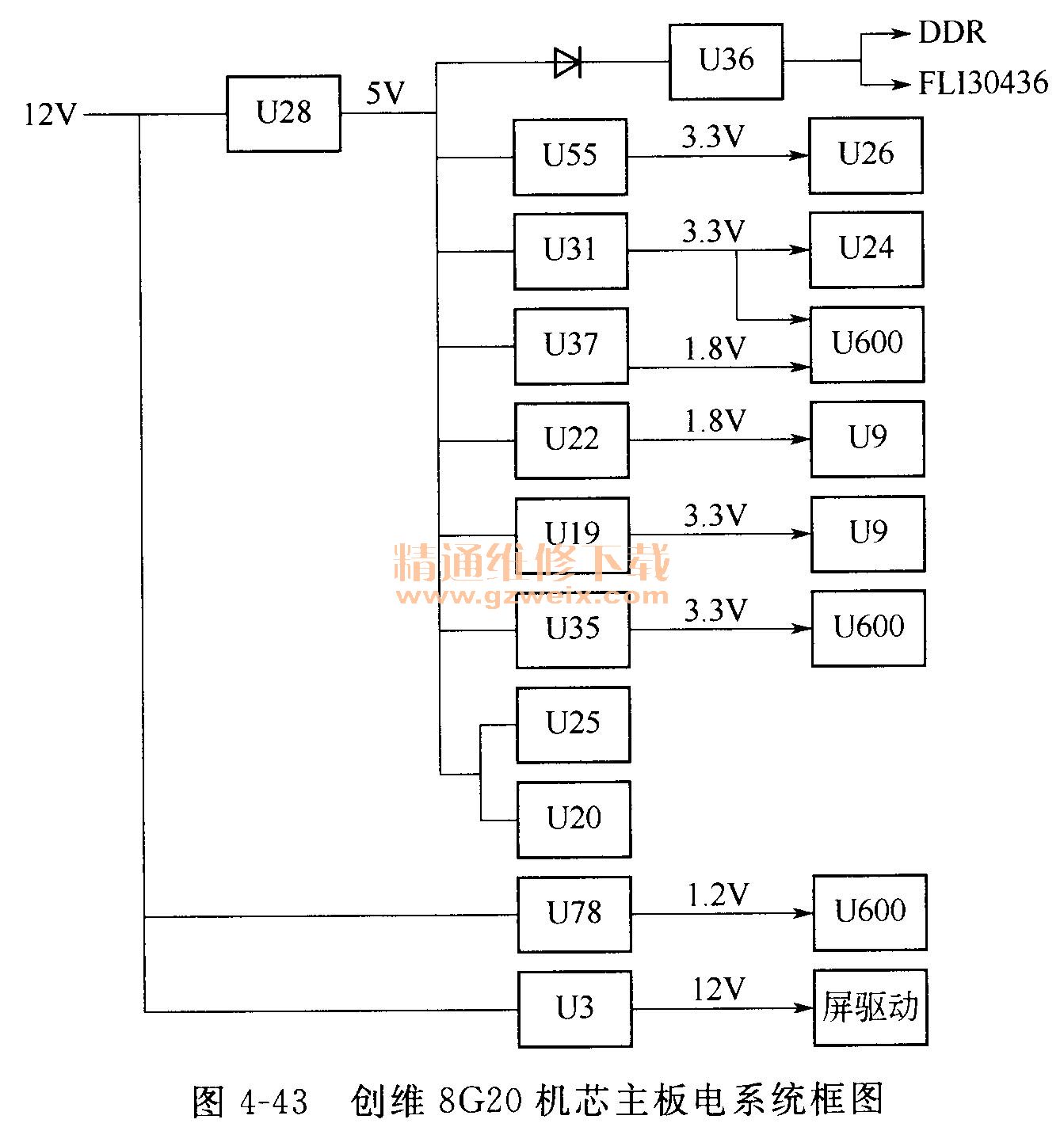

图4-43是创维8G20机芯主板上的电源供电系统。来自电源板的12V电压，除由U78, U3稳压器变换为1 2V，提供给主控制芯U600和屏驱动（逻辑板）外；还由U28调整为5V，这个5V电压，再由U55等调整为3.3V, l. 8V等，提供给U26程序存储器、U600主控芯片等。
警告
需要说明的是，在实修时会发现，同一主信号处理板上的同型号电压调整器，其输出电压输出正常电压值可能不同，原因是部分电压调整器的输出电压通过设置其ADJ脚电压，就可调整其输出电压值；ADJ电压值，一般通过设置其上拉、下拉电阻的比例值确定。
4.5.2主信号处理板上的主要器件识别
因主信号处理板的功能及采用的芯片型号的差异，主信号处理板的器件数量及名称也有些区别。下面选择了两种典型的主信号处理板进行说明。
图4-44是全功能主信号处理板，其上集结有模拟电路，又有数字电路。能够接收处理所有图声信号，无需其他组件板配合。能接收处理的信号包括：TV射频信号、AV外部视频和音频信号、VGA电脑显卡信号等。这些信号被处理后直接输出模拟音频信号、LVDS差分数字图像信号，前者直接推动喇叭发出声音，后者则通过逻辑板驱动液晶屏显示彩色图像。

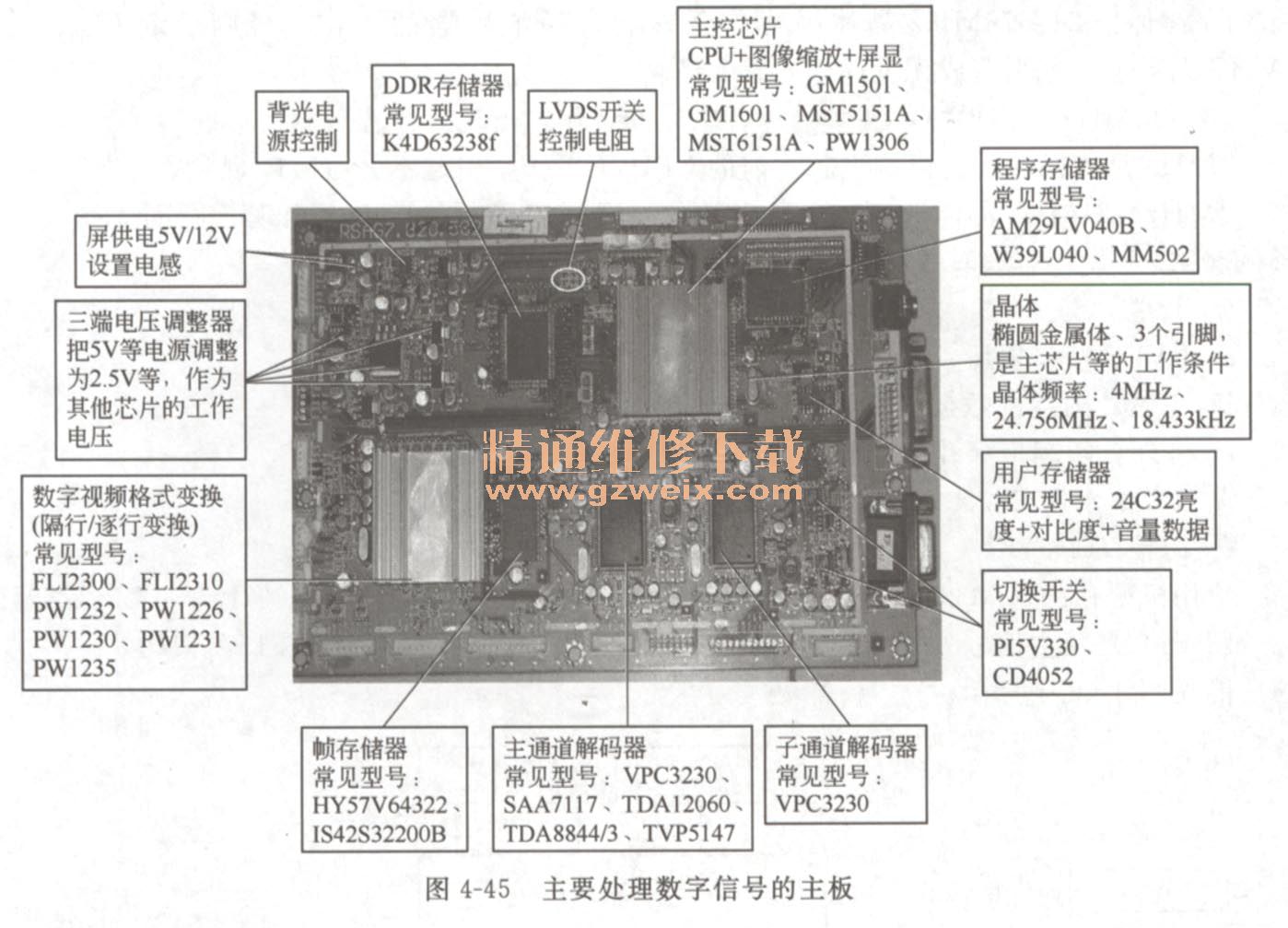

图4-45是主要处理数字信号的主信号处理板，图中的芯片和接口以数字式为主，所以，维修人员将其称为数字板。
①主控芯片又称液晶显示控制器，有时用“SCALER”表示。内置CPU，对数字信号切换，进行格式变换，输出LVDS差分数字图像信号。
②程序存储器负责主控芯片工作所需的程序。
③视频格式变换器负责对视频信号进行逐行及优化处理。
④DDR存储器又称帧存储器，负责图像格式变换过程对数字信号的存储。
⑤帧存储器用于改变刷新频率，以消除大面积的画面闪烁。
⑥用户存储器用于存放频道、白平衡及用户调节信息。
4.5.3主信号处理板的易损件维修
（1）主信号处理板上的易损件
①主控芯片主控芯片损坏会引起黑屏、无图像、花屏、满屏都是竖条、点干扰、字符不良、菜单不良、字符拉丝。
经验
主控芯片易出现接触不良，引起不定时花屏或黑屏故障现象。实修时可以戴绝缘手套按住此芯片，看故障是否有变化，就可判断是否为此芯片接触不良。若此芯片接触不良可以通过补焊解决。
②帧存储器帧存储器损坏则引起：满屏都是竖条、点干扰、字符不良、菜单不良、字符拉丝。
经验 该芯片引脚易出现虚焊，外接排阻易虚焊或损坏，引起花屏现象。
③程序存储器内部的数据易丢失或发生错误，会引起除“不通电”外的电视机能出现的所有故障现象。常见的包括图像异常或屏不匹配、不开机、无字符、不搜台、无信号、无图像、无彩色、无伴音、伴音小、伴音失真、音量调节级61后无伴音、遥控器不起作用。
经验
可以通过升级端口，用电脑对内部数据进行刷写，维修人员俗称清空母块。
④用户信息存储器内部数据错误，会引起上次关机时的状态不能保存、不开机故障。
⑤ DDR内存芯片该芯片损坏，一般会出现花屏、雨状干扰。
⑥晶体24. 576MHz晶体损坏，会影响视频解码器的工作，轻则引起TV, AV,SVHS无彩色，重则造成无上述模式、无图像。
18. 433MHz晶体损坏，会影响伴音电路的工作，出现无伴音现象。
4MHz晶体损坏，会影响主芯片内的CPU不工作，引起不开机故障现象。
2MHz, 21MHz晶体损坏，会影响子画面视频解码器的工作，出现子画面无图，或无彩色现象。
⑦其他
a. LVDS接口损坏，会引起花屏，或无图像现象。
b．主芯片附近的数据传输排阻易出现虚焊，引起花屏现象。
c．另外，印制板穿孔或接触点不通也较为常见。
（2）常见主信号处理板上的易损件
①海信712, 787A、879A系列主板
应用机型有：TLM3201、TLM3233、TLM3266、TLM3267、TLM3267LF, TLM3288H。图4-46是其主信号处理板的电路结构框图，采用VCT49X＋MST515A架构，主要芯片的功能见图4-46中标示。

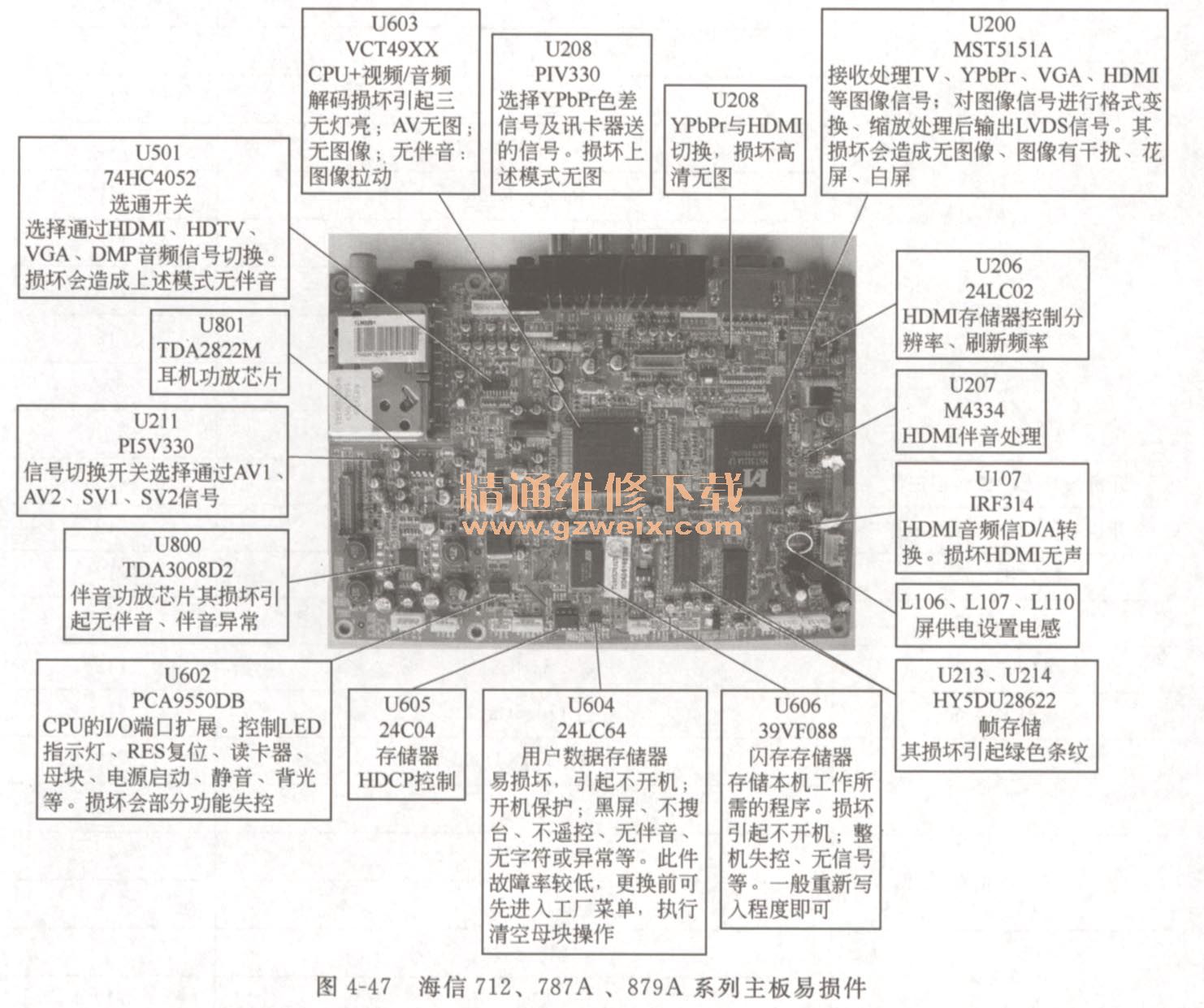

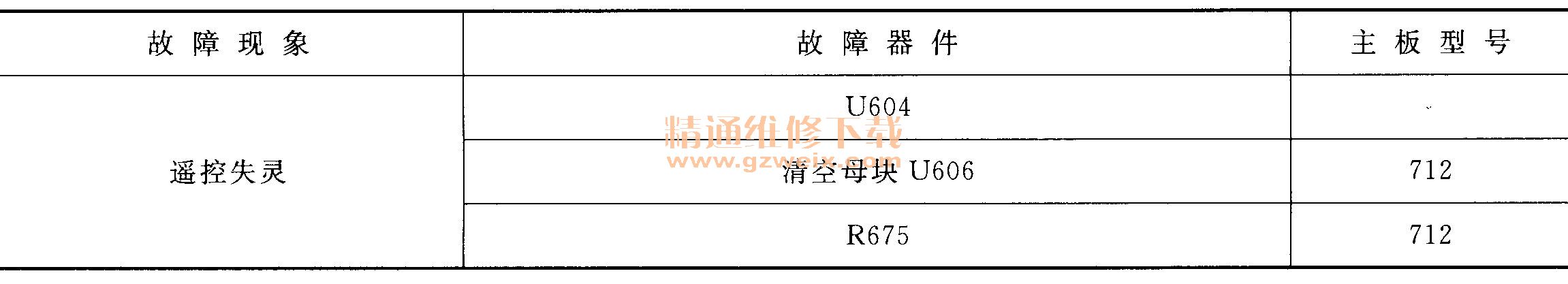

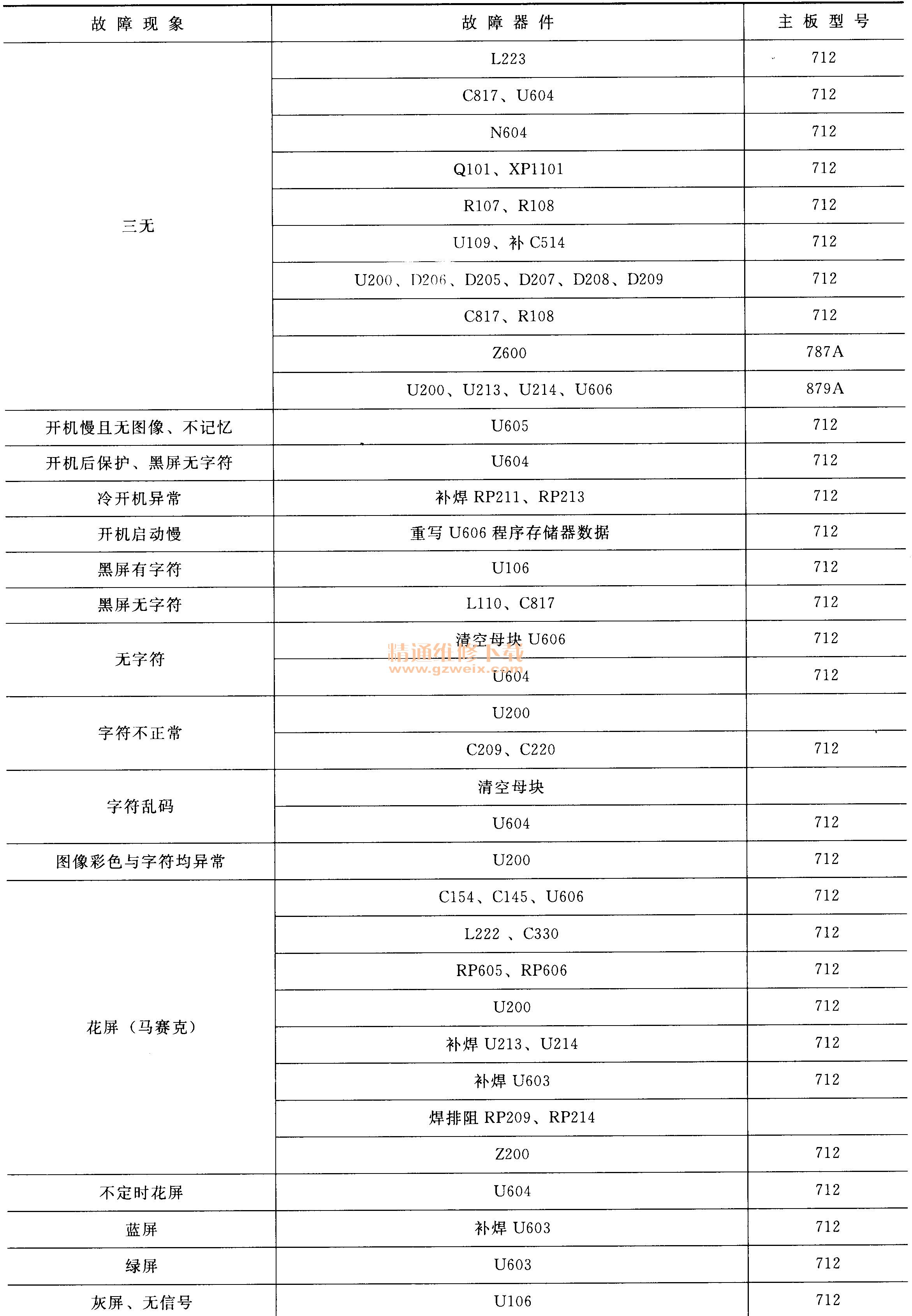

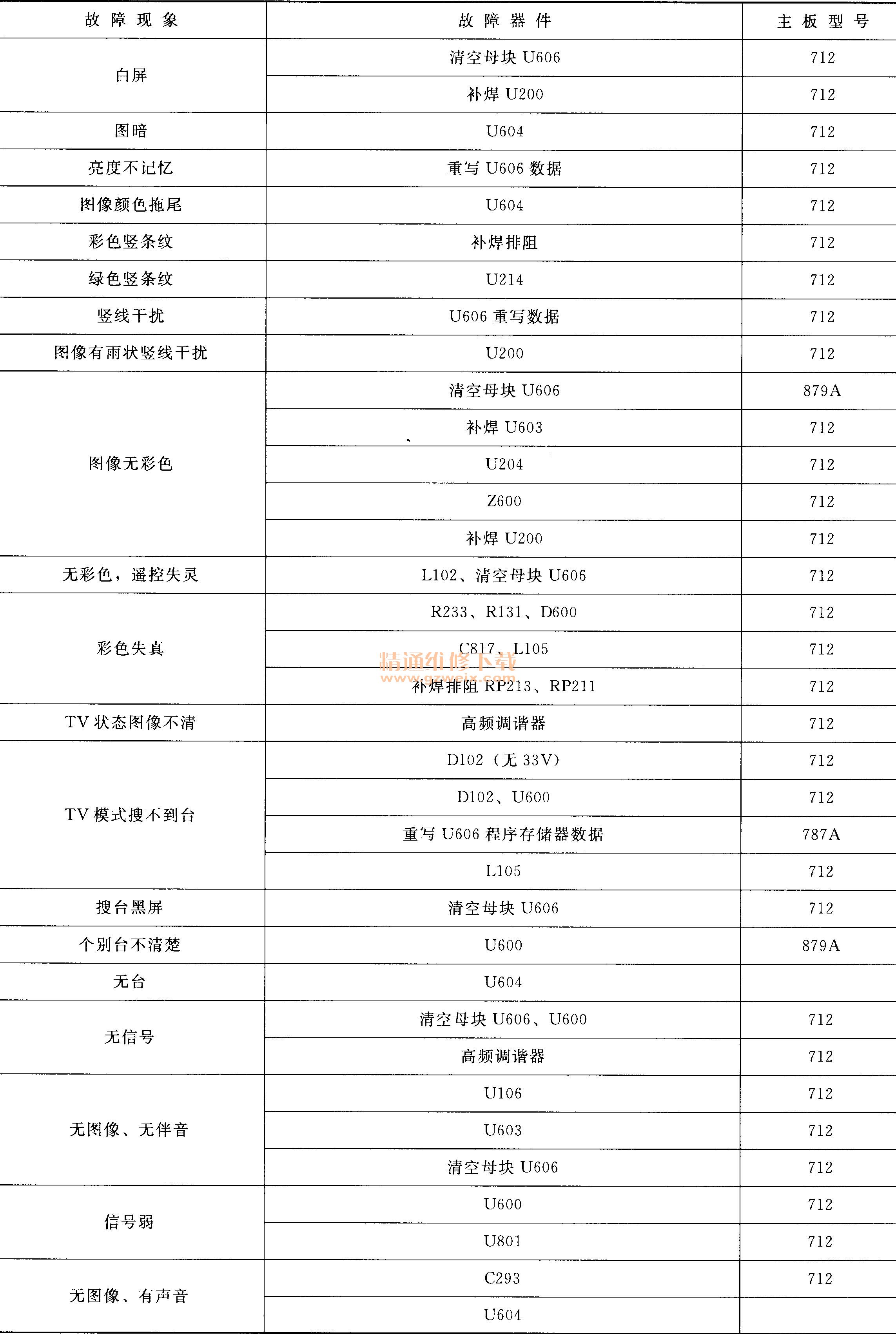

如图4-47所示是该系统主板上某款机型的主要器件及易损件。该主板常见故障检修见表4-7。
图右下角的L106, L107, L110，用于屏供电设置，分5V和12V两种板，以便于工厂根据屏配套逻辑板的供电进行选择设置。L106, L107为5V供电电感，L110是12V供电电感。
②海信582系列主板
应用机型：TLM3737, TLM3777, TLM4077, TLM4777。
图4-48是海信582系列主板上的主要器件。图像处理部分由主芯片GM1501、数字视频解码芯片VPC3230, FL12300隔行变逐行、一体化高频头JS-6Bl/111A2HS等组成。其中的FLI230。对主通道视频进行逐行处理和数字视频优化，以实现主通道良好的主观效果，同时与另一个视频解码芯片VPC3230配合，实现双视窗功能。
